EATON Wendeschütz 4 kW 400 V AC, 230 V 50 Hz Spule, 3-polig, 2NO+2NC, DIN-Schiene 278086

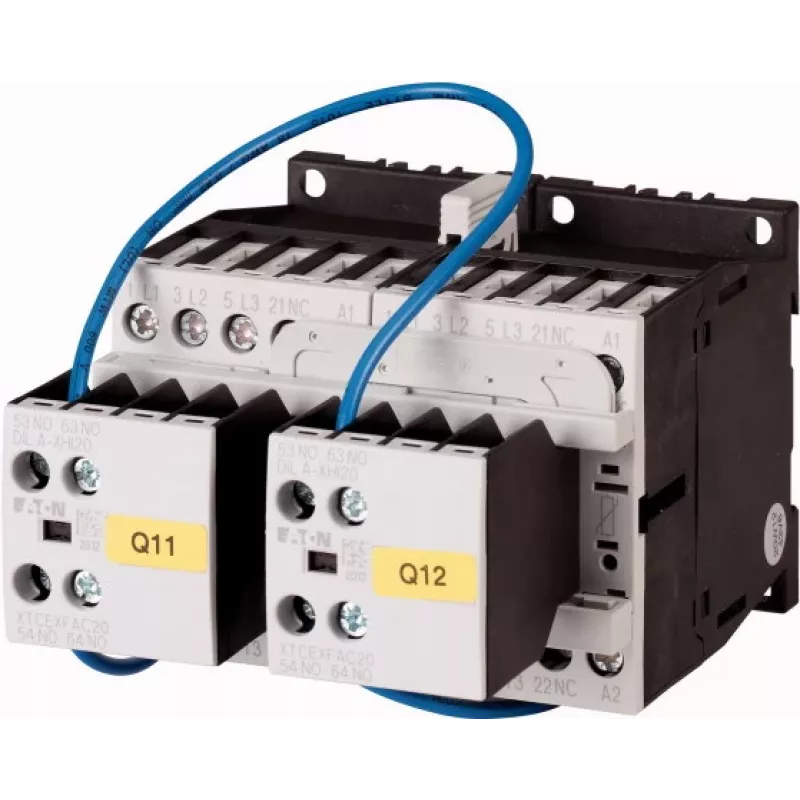

Die Motorumkehr in industriellen Steuerkreisen erfordert oft zwei Schütze plus eine mechanische Verriegelung, was die Verdrahtung und Schaltschranklayout erschwert. Das EATON 278086 löst dies durch die Integration von zwei Schützen und einer mechanischen/elektrischen Verriegelung in einem kompakten Wendeschütz. Es ist für 4 kW bei 400 V AC (AC-3) und 9 A Betriebsstrom ausgelegt, mit einer 230 V 50 Hz Spule. Der 3-polige Hauptstromkreis und die 2NO+2NC Hilfskontakte eignen sich für Wendeschütz-, Stern-Dreieck- und Zweigeschwindigkeits-Motoranwendungen. Schraubklemmen und DIN-Schienen-/Schraubbefestigung vereinfachen die Installation.

Für wen ist es geeignet

Schaltschrankbauer und Wartungstechniker, die eine zuverlässige, platzsparende Wendelösung für kleine Drehstrommotoren bis 4 kW benötigen. Es ist geeignet für Förderbänder, Pumpen, Lüfter und Werkzeugmaschinen, bei denen eine Richtungsänderung erforderlich ist.

Hauptmerkmale

• Integrierte mechanische und elektrische Verriegelung verhindert die gleichzeitige Ansteuerung beider Schütze.
• Bemessungsbetriebsleistung: 4 kW bei 400 V AC (AC-3).
• Bemessungsbetriebsstrom: 9 A bei 400 V AC (AC-3).
• Steuerspule: 230 V AC, 50 Hz.
• 3 Hauptpole, 2 NO + 2 NC Hilfskontakte.
• Bemessungsisolationsspannung: 690 V; Stoßspannungsfestigkeit: 6 kV.
• Schutzart: IP20 (Klemmen).
• Betriebstemperatur: -25 bis +60 °C.
• Montage: DIN-Schiene oder Schraubbefestigung.
• Entspricht IEC/EN 60947.

Spezifikationen

• Produkttyp: Wendeschütz
• Bemessungsbetriebsleistung (AC-3, 400 V): 4 kW
• Bemessungsbetriebsstrom (AC-3, 400 V): 9 A
• Steuerspulenspannung: 230 V AC
• Steuerspulenfrequenz: 50 Hz
• Anzahl der Hauptpole: 3
• Hilfskontakte: 2 NO + 2 NC
• Verriegelungsart: Mechanisch und elektrisch
• Bemessungsisolationsspannung (Ui): 690 V
• Bemessungsstoßspannungsfestigkeit (Uimp): 6 kV
• Schutzart: IP20 (Klemmen)
• Betriebstemperaturbereich: -25 bis +60 °C
• Klemmentyp: Schraubklemmen
• Empfohlene Sicherung für Motorschutz (gG/gL): 20 A
• Elektrische Lebensdauer (AC-3): 1,5 x 10^6 Schaltspiele
• Mechanische Lebensdauer: 10 x 10^6 Schaltspiele

Tipps

Wählen Sie einen Motorschutzschalter oder eine Sicherung mit 20 A gG/gL für den Kurzschlussschutz. Stellen Sie sicher, dass die Spulenspannung mit Ihrem Steuerkreis übereinstimmt (230 V 50 Hz). Montieren Sie auf einer Standard-35-mm-DIN-Schiene oder mit Schrauben und lassen Sie ausreichend Abstand für die Wärmeabfuhr.
