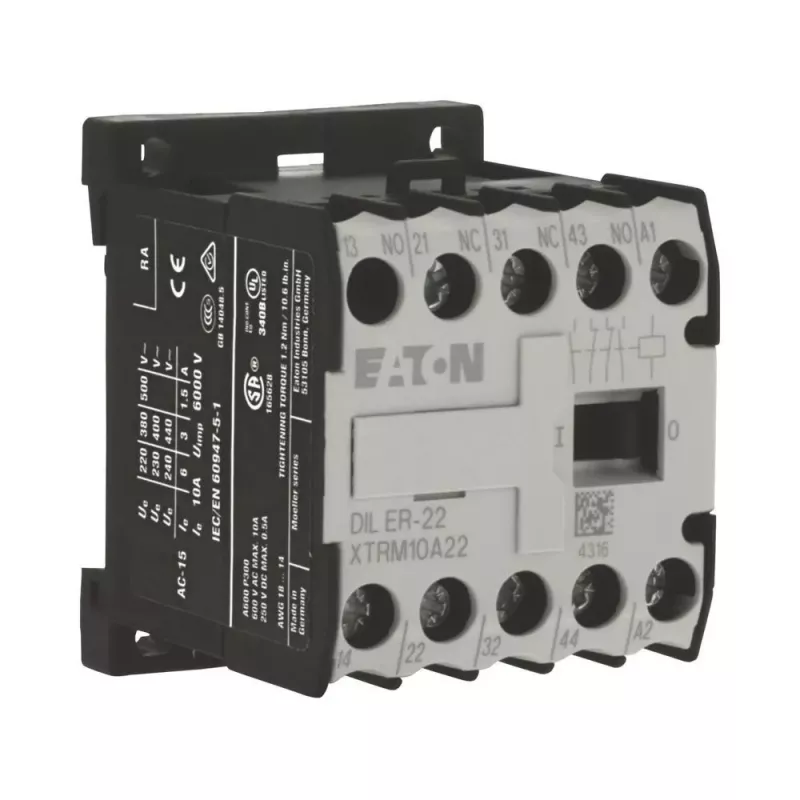

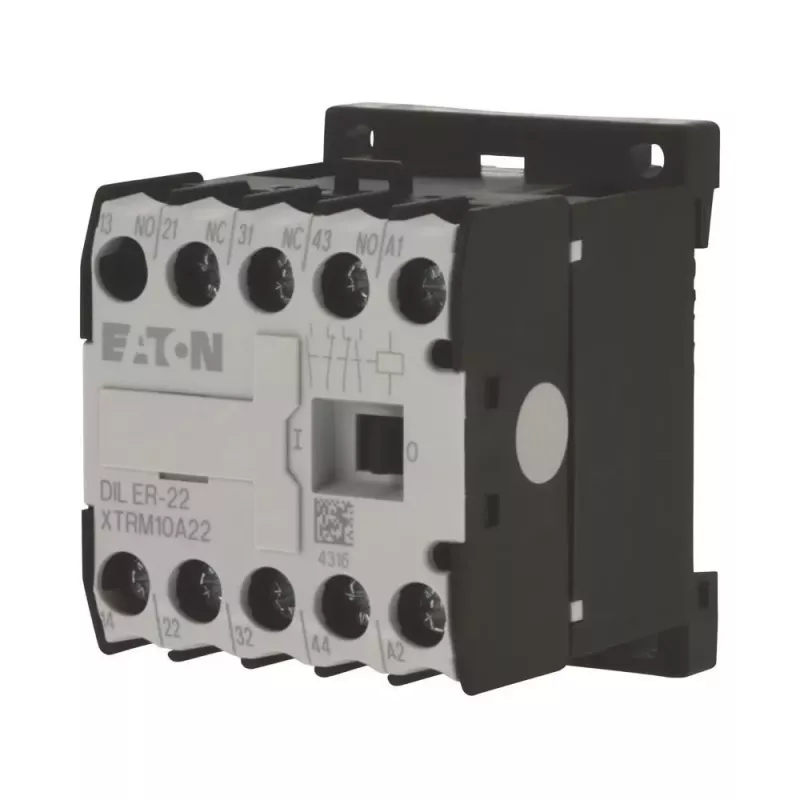

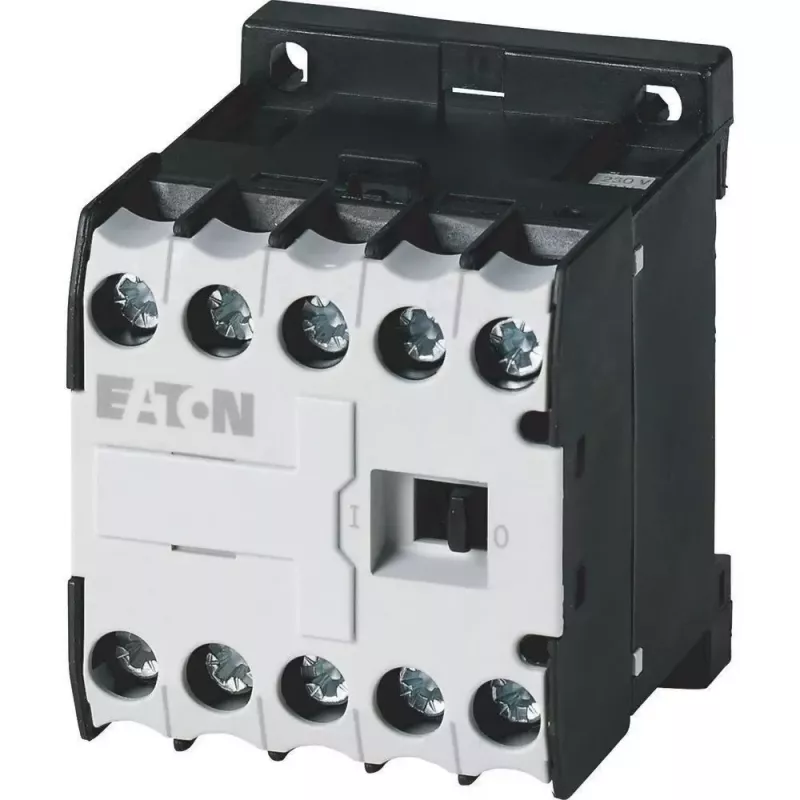

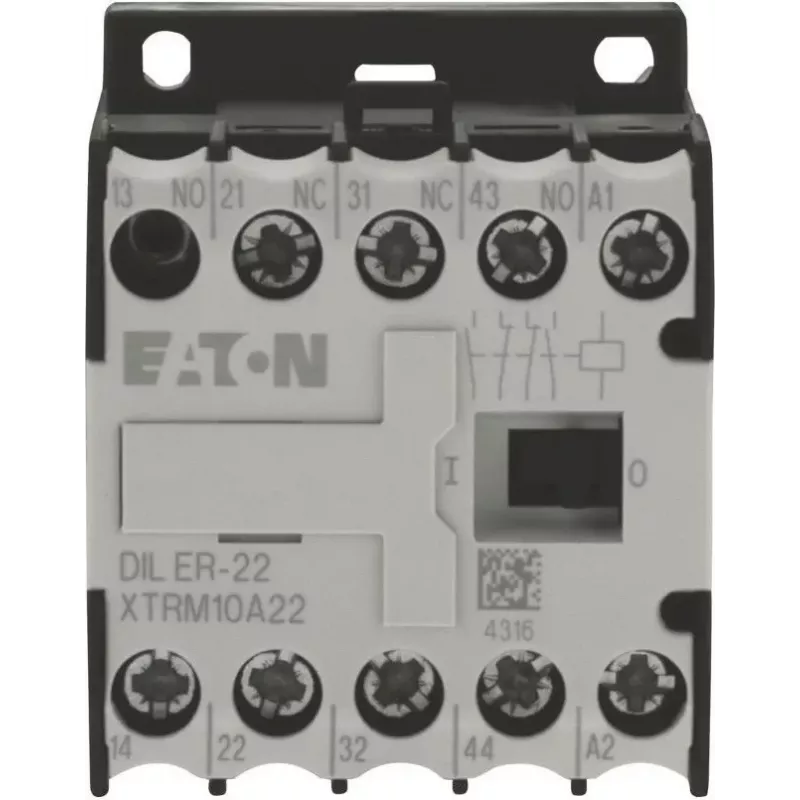

Eaton DILER-22 Hilfsschütz, 4-polig, 2NO+2NC, 230V 50Hz / 240V 60Hz Spule

Steuerungsingenieure und Schaltschrankbauer benötigen oft ein kompaktes, zuverlässiges Hilfsschütz für Logikschaltungen und Verriegelungsaufgaben in industriellen Steuerkreisen. Das Eaton DILER-22 (Bestellnummer 051777) ist ein 4-poliges Miniatur-Hilfsschütz mit einer gemischten Kontaktbestückung von 2 Schließern (NO) und 2 Öffnern (NC). Seine Spule ist für 230 V bei 50 Hz und 240 V bei 60 Hz ausgelegt und eignet sich daher für eine Vielzahl von AC-Steuerspannungen. Das Gerät ist für die Montage auf DIN-Schiene oder mit Schrauben konzipiert, verfügt über Schraubklemmen für eine sichere Verdrahtung und erfüllt die Normen IEC/EN 60947, was Kompatibilität und Sicherheit in anspruchsvollen Umgebungen gewährleistet.

Technische Daten

• Produkttyp: Hilfsschütz
• Baureihe: DILER
• Kontaktbestückung: 2 NO + 2 NC
• Polzahl: 4
• Spulenspannung: 230 V AC 50 Hz / 240 V AC 60 Hz
• Bemessungsbetriebsstrom (AC-15): 4 A bei 230 V, 3 A bei 400 V
• Bemessungsisolationsspannung (Ui): 690 V
• Bemessungsstoßspannungsfestigkeit (Uimp): 6 kV
• Montage: DIN-Schiene oder Schraubbefestigung
• Anschlüsse: Schraubklemmen
• Schutzart: IP20
• Betriebstemperatur: -25 °C bis +60 °C
• Elektrische Lebensdauer: > 1 Million Schaltspiele
• Mechanische Lebensdauer: > 10 Millionen Schaltspiele
• Normen: IEC/EN 60947

Warum dieses Produkt?

Das DILER-22 vereint kompakte Abmessungen mit hoher Schaltleistung und bietet sowohl NO- als auch NC-Kontakte in einem einzigen Gerät. Dies vereinfacht den Schaltungsentwurf für Verriegelung, Signalisierung und Hilfssteuerungsaufgaben. Die duale Spulenfrequenz (50/60 Hz) bietet Flexibilität für verschiedene Stromnetze, während die hohe mechanische und elektrische Lebensdauer langfristige Zuverlässigkeit im Dauerbetrieb gewährleistet.

Ideale Anwendungsfälle

• Verriegelung und Logiksteuerung in industriellen Automatisierungsschränken
• Schalten von Hilfslasten wie Schützen, Relais und Leuchtmeldern
• Signalmultiplikation und Statusrückmeldung in Motorsteuerkreisen
• Gebäudeautomation und HLK-Steuerungssysteme

Gut zu wissen

Das DILER-22 ist Teil der umfangreichen DILER-Serie von Eaton für Miniatur-Hilfsschütze, die für ihre einfache Installation und Wartung bekannt ist. Es eignet sich für Steuerkreise bis zu einer Isolationsspannung von 690 V, die tatsächliche Schaltleistung hängt jedoch von der Gebrauchskategorie ab. Überprüfen Sie vor der Installation immer die Spulenspannung und die Kontaktbelastbarkeit anhand Ihrer Anwendungsanforderungen.
