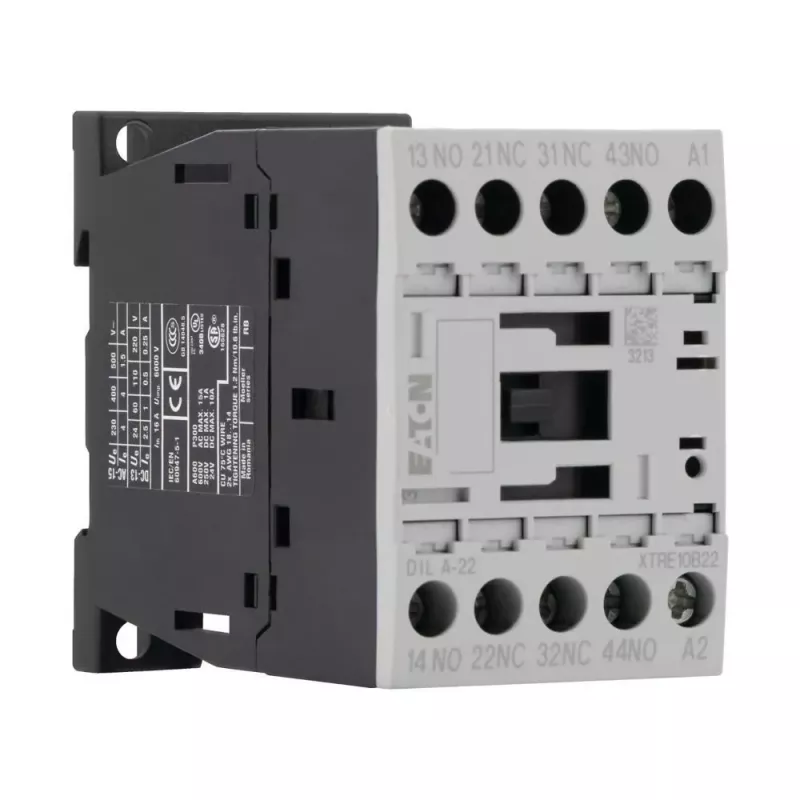

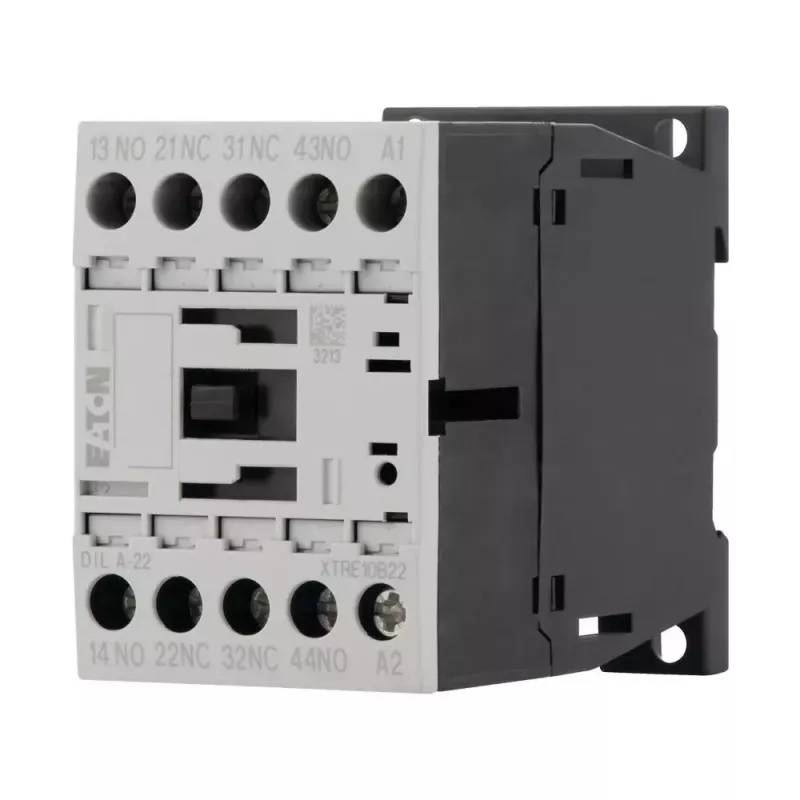

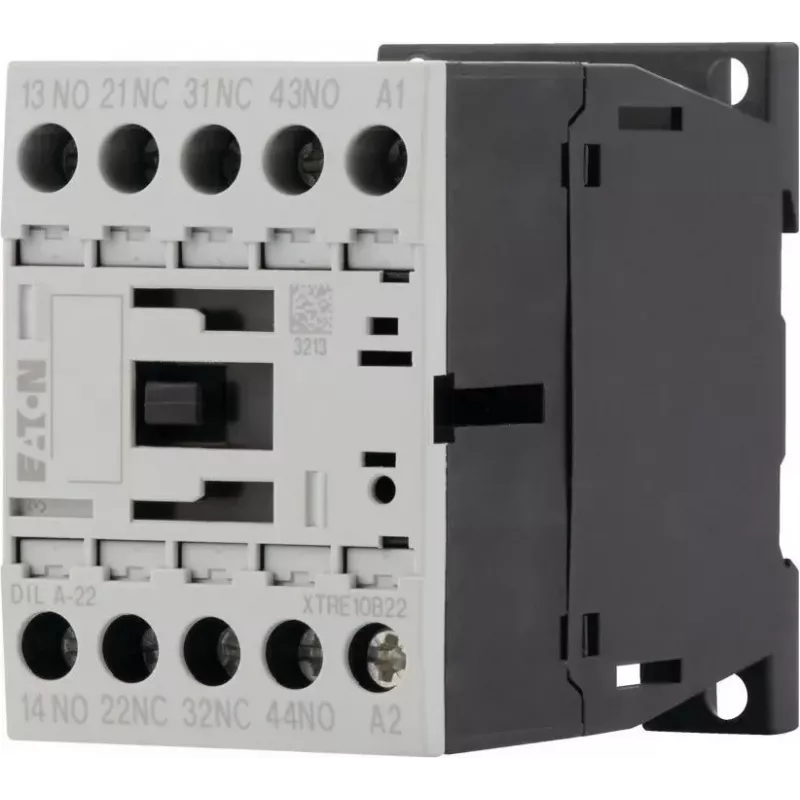

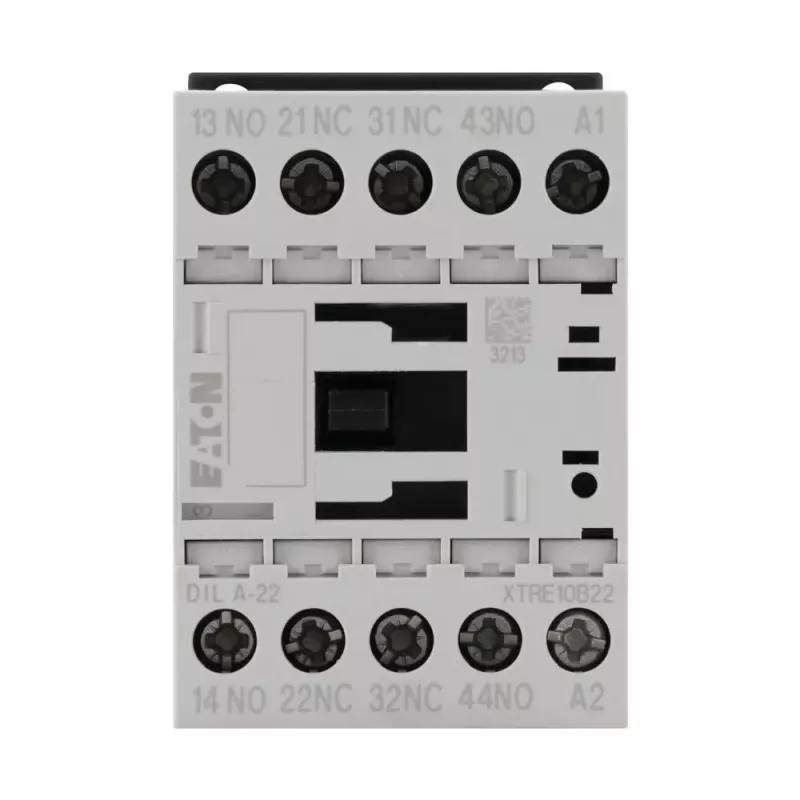

Eaton DILA-22 Schützrelais, 4-polig, 2NO+2NC, 24 V AC 50 Hz Spule 276386

Das Eaton DILA-22 ist ein 4-poliges Schützrelais mit einer 24 V AC 50 Hz Spule, das 2 Schließer- und 2 Öffnerkontakte für zuverlässiges Schalten in Steuerstromkreisen bietet. Sein kompaktes Design und die Schraubklemmen machen es für die DIN-Schienen- oder Schraubmontage in industriellen Anwendungen geeignet.

Vorteile

Das DILA-22 bietet eine hohe mechanische Lebensdauer von 10 Millionen Schaltspielen und eine elektrische Lebensdauer von 1,3 Millionen Schaltspielen bei AC-15, was langfristige Zuverlässigkeit gewährleistet. Seine Bemessungsisolationsspannung von 690 V und die Stoßspannungsfestigkeit von 6 kV tragen zu einer robusten Leistung in anspruchsvollen Umgebungen bei.

Geeignet für

• Schalten von Steuerstromkreisen in industriellen Maschinen
• Automatisierungssysteme, die Hilfsschütze erfordern
• Anwendungen mit 24 V AC Steuerspannung

Hauptspezifikationen

• Kontaktbestückung: 2 NO + 2 NC
• Polzahl: 4
• Spulenspannung: 24 V AC, 50 Hz
• Bemessungsbetriebsstrom (AC-15, 230 V): 4 A
• Bemessungsbetriebsstrom (DC-13, 220 V): 1 A
• Bemessungsisolationsspannung (Ui): 690 V
• Bemessungsstoßspannungsfestigkeit (Uimp): 6 kV
• Montage: DIN-Schiene oder Schraubbefestigung
• Klemmenart: Schraubklemmen
• Schutzart: IP20
• Umgebungstemperatur im Betrieb: -25 bis +60 °C
• Mechanische Lebensdauer: 10 x 10^6 Schaltspiele
• Elektrische Lebensdauer (AC-15): 1,3 x 10^6 Schaltspiele
• Bemessungskurzschlussstrom (Icw): 1 kA für 1 s

Empfehlungen

Für zuverlässiges Schalten von Steuerstromkreisen mit einer 24 V AC Versorgung bietet das Eaton DILA-22 eine bewährte Lösung mit hoher Ausdauer und Konformität mit IEC/EN 60947 und VDE 0660.
