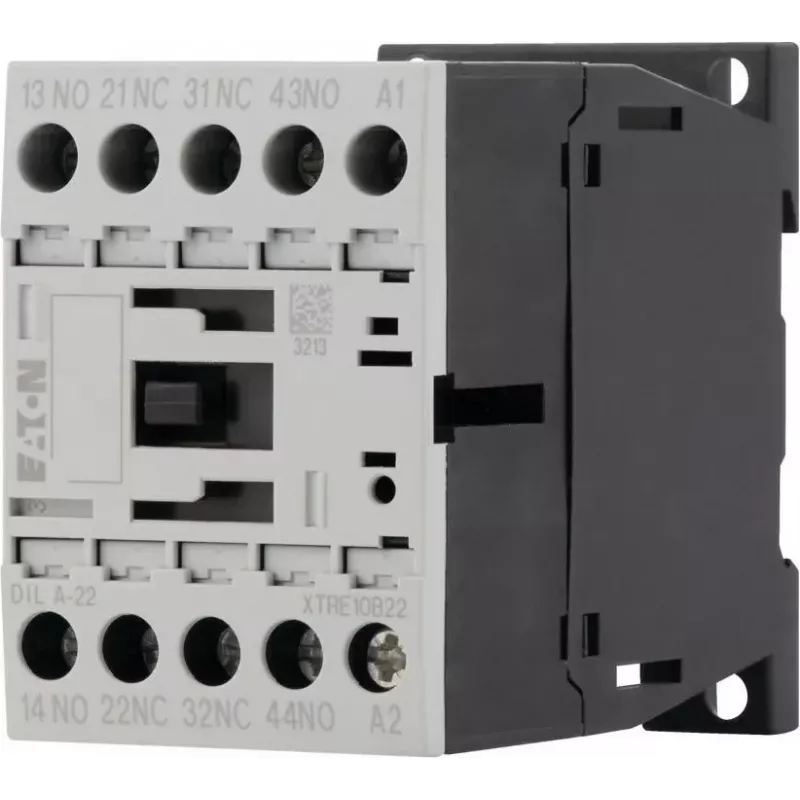

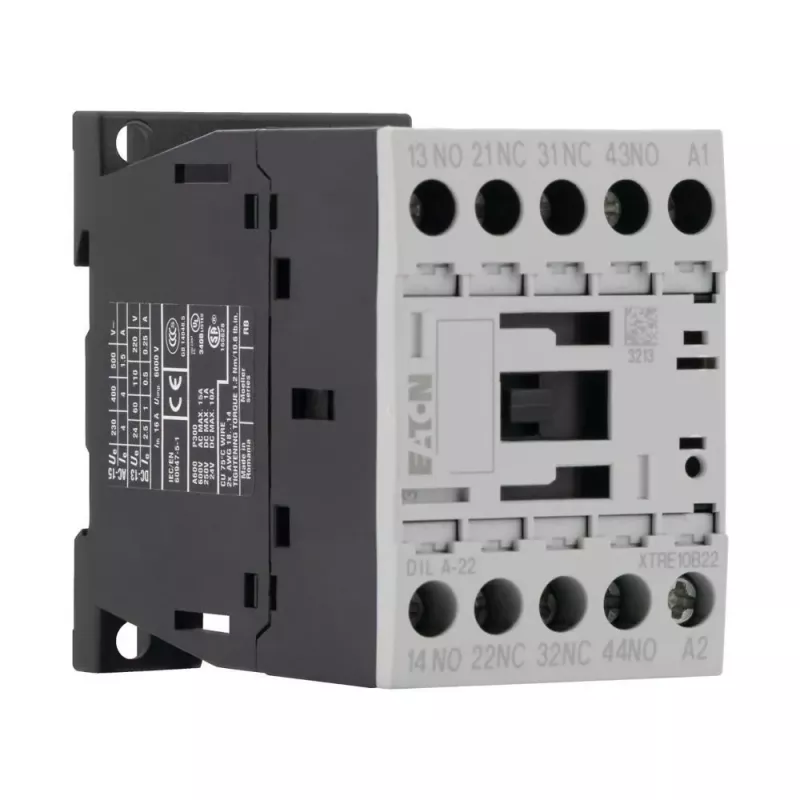

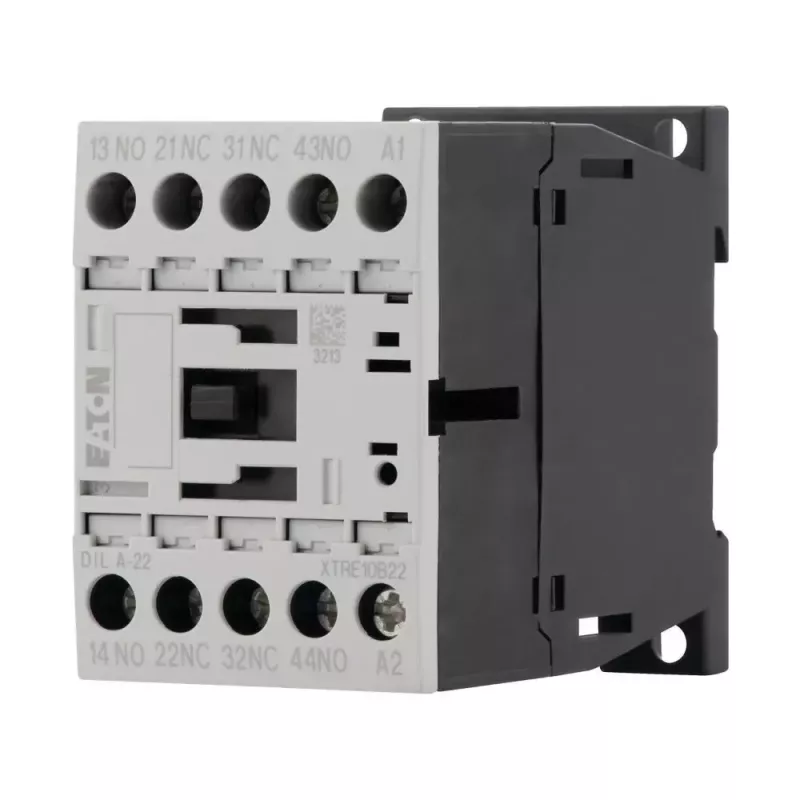

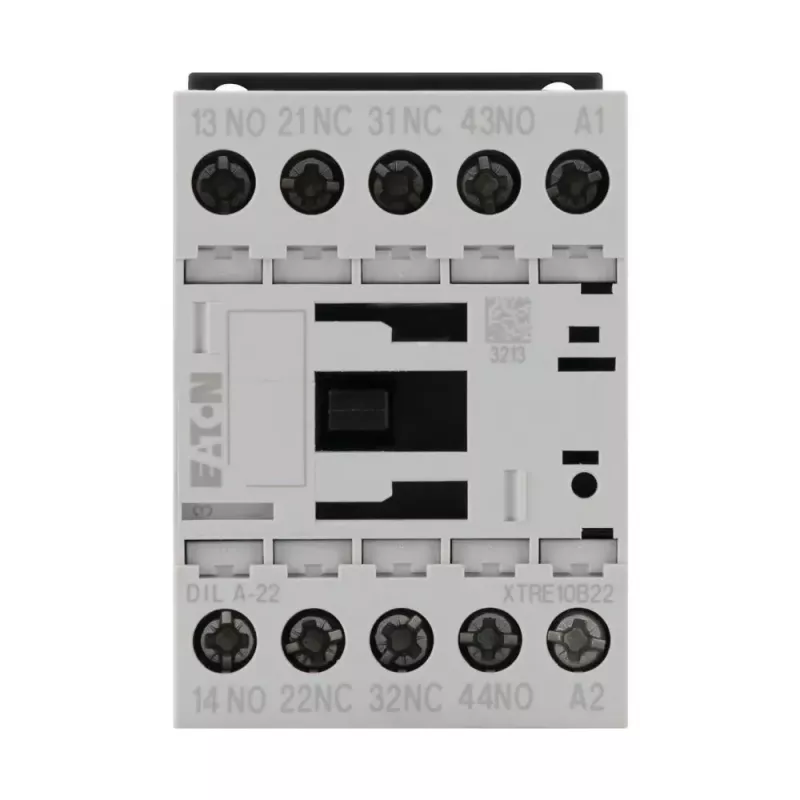

Eaton DILA-22 Hilfsschütz 24 V DC 2NO+2NC Schraubklemmen 1,6 kW

Hilfsschütz mit 2 Schließern und 2 Öffnern, ausgelegt für 1,6 kW, mit Schraubklemmen und einer 24-V-DC-Spule. Sein kompaktes Design und die hohe mechanische Lebensdauer machen es für häufiges Schalten in Steuerkreisen geeignet.

Vorteile

Hohe mechanische Lebensdauer von über 20 Millionen Schaltspielen und elektrische Lebensdauer von über 10 Millionen Schaltspielen im AC-15-Betrieb gewährleisten langfristige Zuverlässigkeit. Schraubklemmen bieten sichere Verbindungen für die industrielle Verdrahtung. Das Schütz arbeitet über einen weiten Temperaturbereich von -25 bis +60 °C und eignet sich somit für anspruchsvolle Umgebungen.

Geeignet für

• Steuerkreisschaltung in der industriellen Automatisierung
• Zwischenrelais-Anwendungen
• Hilfsstromkreise der Motorsteuerung
• PLC-Ausgangsisolierung

Hauptspezifikationen

• Kontaktbestückung: 2 NO + 2 NC
• Spulenspannung: 24 V DC
• Bemessungsbetriebsstrom AC-15 (230 V): 4 A
• Bemessungsbetriebsstrom DC-13 (24 V): 1 A
• Bemessungsisolationsspannung: 690 V
• Bemessungsstoßspannungsfestigkeit: 6 kV
• Montage: DIN-Schiene oder Schraubbefestigung
• Schutzart: IP20

Empfehlungen

Für Anwendungen, die ein zuverlässiges Schalten von Hilfskontakten mit einer 24-V-DC-Spule erfordern, bietet dieses Schütz eine bewährte Lösung. Stellen Sie ein ordnungsgemäßes Anzugsdrehmoment an den Schraubklemmen sicher, um die Verbindungsintegrität zu gewährleisten.
