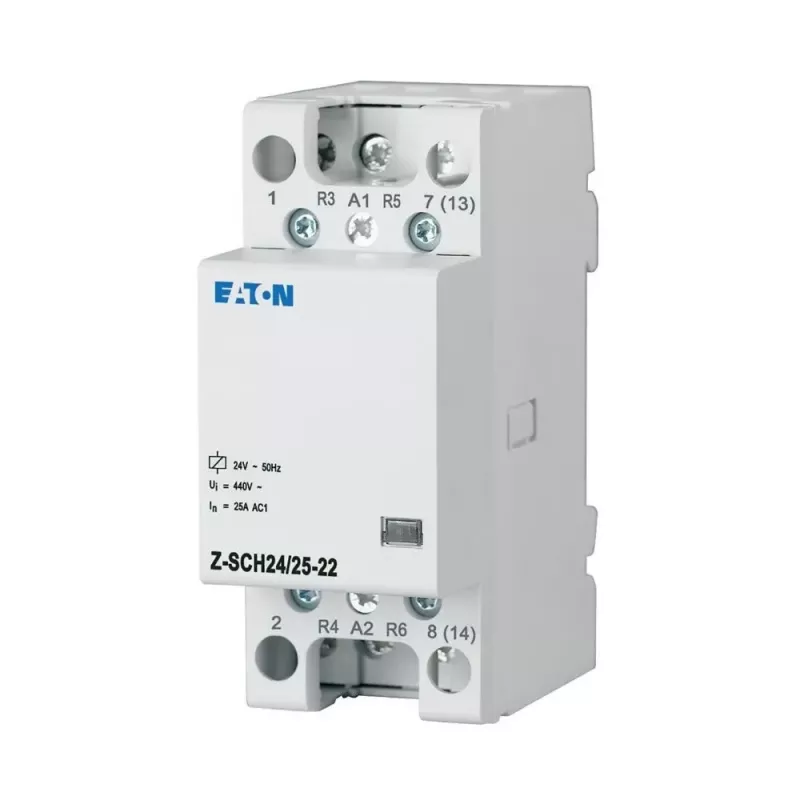

EATON Z-SCH24/25-22 Installationsschütz 24V AC 2NO+2NC 25A 248850

In industriellen und gebäudetechnischen Schaltschränken erfordert das zuverlässige Schalten ohmscher Lasten wie Heiz- oder Beleuchtungskreise eine robuste Komponente, die häufige Schaltvorgänge bewältigen kann. Das EATON Z-SCH24/25-22 Installationsschütz erfüllt diese Aufgabe und bietet eine kompakte und langlebige Lösung für AC-1-Betrieb.

Für wen ist es geeignet

Dieses Schütz ist für Elektriker und Schaltschrankbauer gedacht, die ohmsche Lasten bis 25 A in Verteilern oder Schaltschränken steuern müssen. Es eignet sich für Anwendungen wie Elektroheizungen, Warmwasserbereiter und Beleuchtungssysteme, bei denen eine 24-V-AC-Spule zur Steuerung verwendet wird.

Hauptmerkmale

• 4-polige Kontaktkonfiguration: 2 Schließer (NO) und 2 Öffner (NC) für flexible Schaltungen.
• Bemessungsbetriebsstrom von 25 A (AC-1) für die Bewältigung erheblicher ohmscher Lasten.
• 24 V AC Spulenspannung, kompatibel mit Standard-Steuertransformatoren.
• Kompakte 2-Modul-Breite (TE) für DIN-Schienenmontage, spart Platz in Gehäusen.
• Hohe mechanische Lebensdauer von 1.000.000 Schaltspielen und elektrische Lebensdauer von 100.000 Schaltspielen (AC-1).
• Schraubklemmen für sichere und zuverlässige Verdrahtung.

Spezifikationen

• Produkttyp: Installationsschütz
• Spulenspannung: 24 V AC
• Bemessungsbetriebsstrom (AC-1): 25 A
• Kontaktkonfiguration: 2 NO + 2 NC
• Anzahl der Pole: 4
• Bemessungsbetriebsspannung: bis 400 V AC
• Bemessungsisolationsspannung: 440 V AC
• Bemessungsstoßspannungsfestigkeit: 4 kV
• Montage: DIN-Schiene (EN 60715)
• Breite: 2 Module (TE)
• Frequenz: 50/60 Hz
• Elektrische Lebensdauer (AC-1): 100.000 Schaltspiele
• Mechanische Lebensdauer: 1.000.000 Schaltspiele
• Umgebungstemperatur im Betrieb: -25 bis +40 °C
• Schutzart: IP20 (Klemmen), IP40 (Gehäuse)
• Spulenleistungsaufnahme: 10 VA (Anzug), 3,5 VA (Halt)
• Klemmentyp: Schraubklemmen

Tipps

Stellen Sie sicher, dass der Steuerkreis eine stabile 24-V-AC-Versorgung innerhalb des angegebenen Frequenzbereichs bereitstellt. Sorgen Sie bei der Montage für ausreichende Belüftung um das Schütz, um den Betrieb innerhalb der Temperaturgrenzen zu gewährleisten. Nur für ohmsche Lasten; nicht für Motoranlauf verwenden, es sei denn, die Lastcharakteristik liegt innerhalb der AC-1-Bemessungen.
