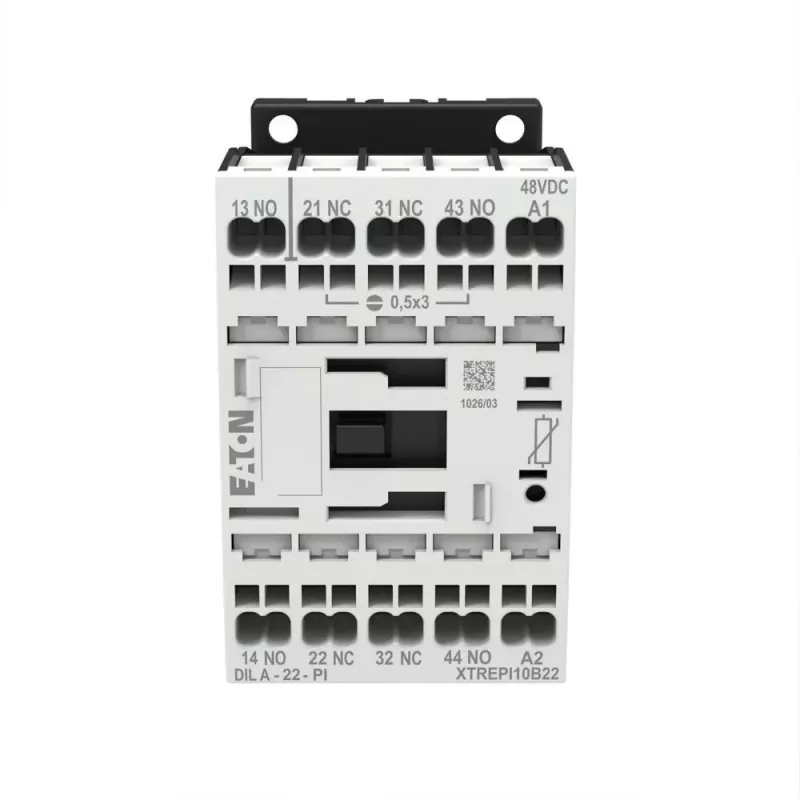

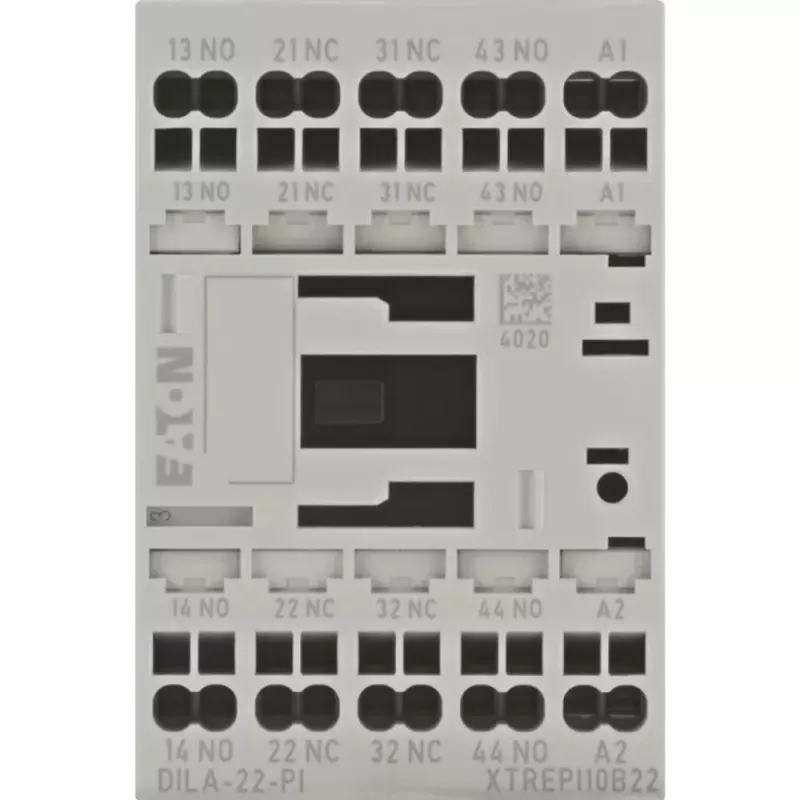

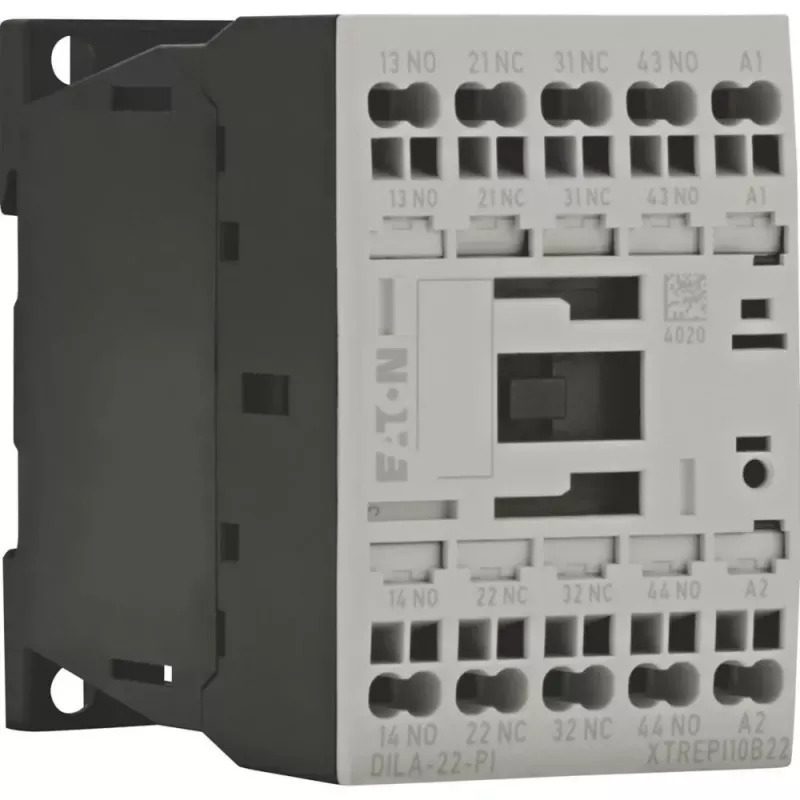

EATON DILA-22(24VDC)-PI Hilfsschütz, 24 V DC Spule, 2NO+2NC, Push-in-Anschlüsse 199218

Das EATON DILA-22(24VDC)-PI Hilfsschütz zeichnet sich durch seine Push-in-Anschlusstechnik aus, die die Verdrahtung beschleunigt und die Installationszeit im Vergleich zu herkömmlichen Schraubklemmen reduziert. Mit einer 24 V DC Spule und einer 4-poligen Konfiguration (2 Schließer und 2 Öffner) eignet es sich für Steuerkreise in industriellen Anwendungen.

Highlights

• Spulenspannung: 24 V DC
• Kontaktbestückung: 2 NO + 2 NC
• Push-in-Anschlüsse für werkzeuglose Verdrahtung
• Bemessungsisolationsspannung: 690 V
• Montage auf DIN-Schiene oder Schraubbefestigung

Im täglichen Einsatz

Dieses Schütz ist für das Schalten von Hilfsstromkreisen und Steuersignalen konzipiert. Die Push-in-Anschlüsse nehmen starre oder mit Aderendhülsen versehene Leiter auf und gewährleisten eine sichere Verbindung ohne Drehmomentschraubendreher. Seine kompakte Bauform ermöglicht Schaltschranklayouts mit hoher Packungsdichte.

Technische Daten

• Bemessungsbetriebsstrom (AC-15, 230 V): 4 A
• Bemessungsbetriebsstrom (DC-13, 24 V): 1 A
• Bemessungsisolationsspannung (Ui): 690 V
• Bemessungsstoßspannungsfestigkeit (Uimp): 6 kV
• Schutzart: IP20
• Umgebungstemperatur im Betrieb: -25 bis +60 °C
• Elektrische Lebensdauer (AC-15): > 1,5 x 10^6 Schaltspiele
• Mechanische Lebensdauer: > 10 x 10^6 Schaltspiele
• Normen: IEC/EN 60947, VDE 0660

Abschließende Bemerkung

Das DILA-22(24VDC)-PI ist eine zuverlässige Wahl für die Schaltung von Steuerkreisen und kombiniert einfache Installation mit bewährter EATON-Leistung.
