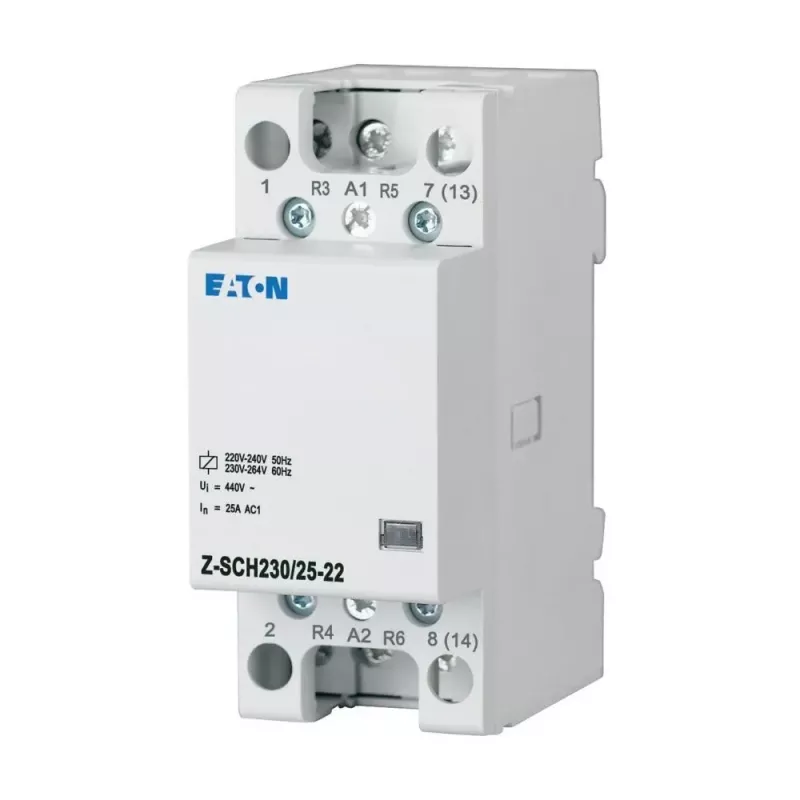

Eaton Installationsschütz FUG Z-SCH230/25-22 230V AC 25A 2NO 2NC DIN-Schiene 248849

Das Schalten elektrischer Lasten in Wohn- und Gewerbeinstallationen erfordert ein Schütz, das kompakte Bauweise mit zuverlässiger Leistung verbindet. Das Eaton FUG Z-SCH230/25-22 Installationsschütz bietet eine 230 V AC Spule und einen Bemessungsbetriebsstrom von 25 A, wodurch es sich für die Steuerung von Beleuchtungs-, Heizungs- und Motorstromkreisen eignet, wenn der Platz auf der DIN-Schiene begrenzt ist.

Für wen ist es geeignet

Elektriker und Schaltschrankbauer, die ein modulares Schütz für Verteiler und Schaltschränke benötigen. Seine 2 TE Breite passt auf Standard-35-mm-DIN-Schienen, und die Schraubklemmen ermöglichen eine sichere Verdrahtung mit gängigen Werkzeugen.

Hauptmerkmale

• 230 V AC Spulenspannung für direkte Steuerung aus Standard-Netzstromkreisen
• 25 A Bemessungsbetriebsstrom (AC-1) zum Schalten ohmscher und leicht induktiver Lasten
• 2 Schließer (NO) und 2 Öffner (NC) für flexible Schaltungsgestaltung
• Kompaktes 2 TE (35 mm) DIN-Schienen-Gehäuse spart Platz in Verteilern
• Schraubklemmen bieten zuverlässige, wartungsfreie Verbindungen

Technische Daten

• Spulenspannung: 230 V AC
• Bemessungsbetriebsstrom (AC-1): 25 A
• Polzahl: 4 (2 NO + 2 NC)
• Bemessungsisolationsspannung (Ui): 440 V
• Bemessungsstoßspannungsfestigkeit (Uimp): 4 kV
• Montageart: DIN-Schiene
• Modulare Teilungseinheit: 2 TE (35 mm)
• Schutzart: IP20 (Klemmen), IP40 (Gerät)
• Umgebungstemperatur im Betrieb: -25 bis +50 °C
• Anschlussart: Schraubklemmen
• Frequenz: 50/60 Hz
• Elektrische Lebensdauer (AC-1): 100.000 Schaltspiele
• Mechanische Lebensdauer: 1.000.000 Schaltspiele
• Leistungsaufnahme (Anzug): 10 VA
• Leistungsaufnahme (Halt): 3,5 VA

Tipps

Bei der Auswahl eines Schützes prüfen Sie, ob die Spulenspannung mit dem Steuerstromkreis übereinstimmt und ob die Kontaktbelastbarkeit den Laststrom übersteigt. Für induktive Lasten berücksichtigen Sie die AC-3-Kategorie oder verwenden Sie ein Schütz mit höherem Bemessungsstrom.
