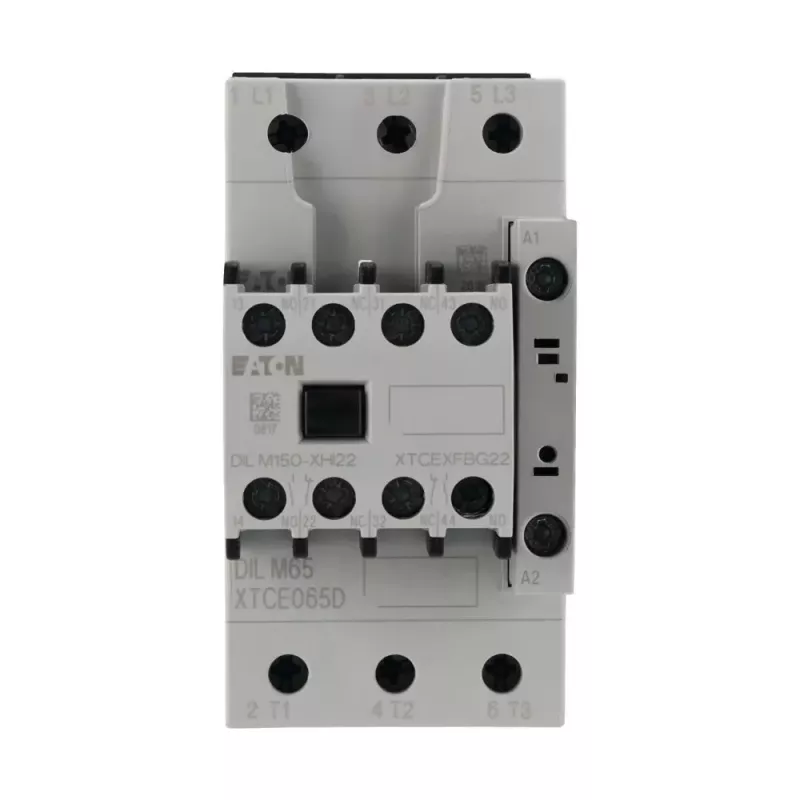

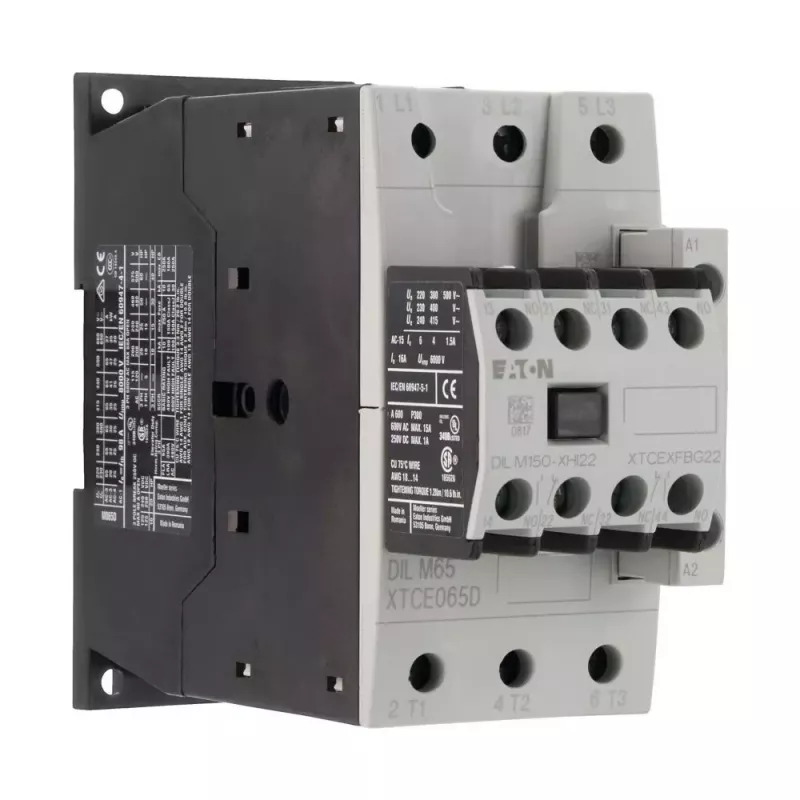

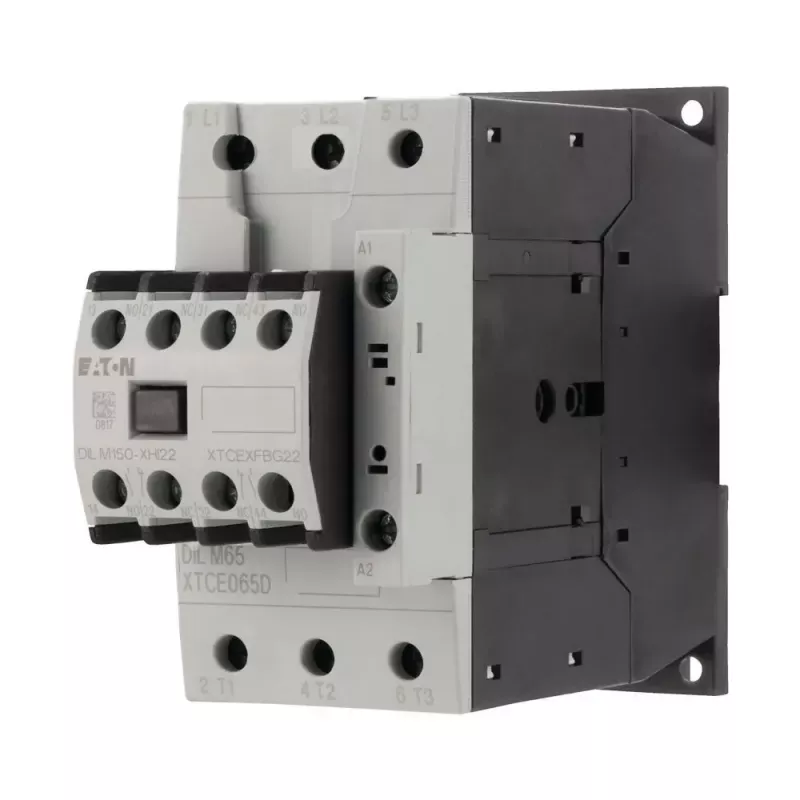

Eaton DILM65-22 Leistungsschütz 30kW 400V AC 230V 50Hz 3-polig 2NO 2NC 277926

Industrie-Elektriker und Schaltschrankbauer verwenden das Eaton DILM65-22 Leistungsschütz zum Schalten von Drehstrommotoren bis 30 kW bei 400 V AC. Dieses 3-polige Schütz bewältigt 65 A im AC-3-Betrieb und 80 A im AC-1-Betrieb, mit einer 230 V 50 Hz Spule. Zwei Schließer und zwei Öffner Hilfskontakte unterstützen die Steuerlogik, während Schraubklemmen und DIN-Schienen- oder Schraubbefestigung die Installation in Motorsteuerzentren vereinfachen.

Wichtige Spezifikationen

• Bemessungsbetriebsleistung (AC-3, 400 V): 30 kW
• Bemessungsbetriebsstrom (AC-3, 400 V): 65 A
• Bemessungsbetriebsstrom (AC-1, 400 V): 80 A
• Steuerspulenspannung: 230 V AC, 50 Hz
• Hilfskontakte: 2 NO, 2 NC
• Bemessungsisolationsspannung: 690 V
• Bemessungsstoßspannungsfestigkeit: 8 kV
• Elektrische Lebensdauer (AC-3): 1,5 Millionen Schaltspiele
• Montage: DIN-Schiene oder Schraube
• Klemmen: Schraubklemmen

Warum dieses Produkt wählen

Das DILM65-22 ist Teil der DILM-Serie von Eaton, bekannt für zuverlässiges Motorschalten in industriellen Umgebungen. Seine 2NO/2NC-Hilfskontaktkonfiguration bietet Flexibilität für Verriegelung und Signalisierung ohne zusätzliche Komponenten.

Ideale Anwendungsfälle

• Motorstart und -stopp in industriellen Maschinen
• Heizungs- und Beleuchtungssteuerkreise
• HLK-Kompressor- und Lüftersteuerung
• Pumpensteuerung in Wasser- und Abwassersystemen

Gut zu wissen

Das Schütz arbeitet in einem Temperaturbereich von -25 bis +60 °C und hat eine Schutzart IP20, geeignet für die Installation in Schaltschränken.
