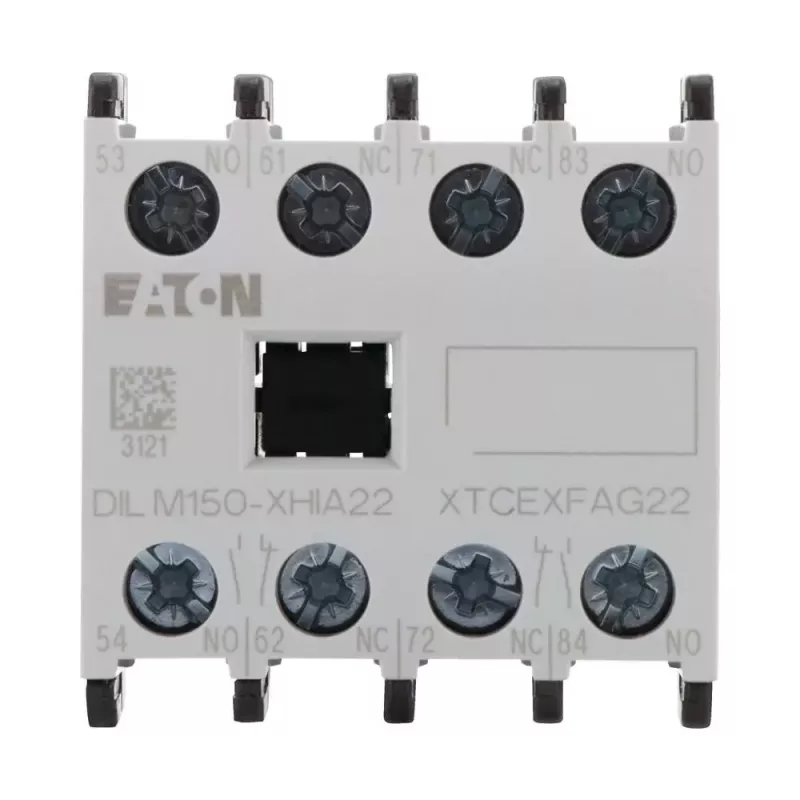

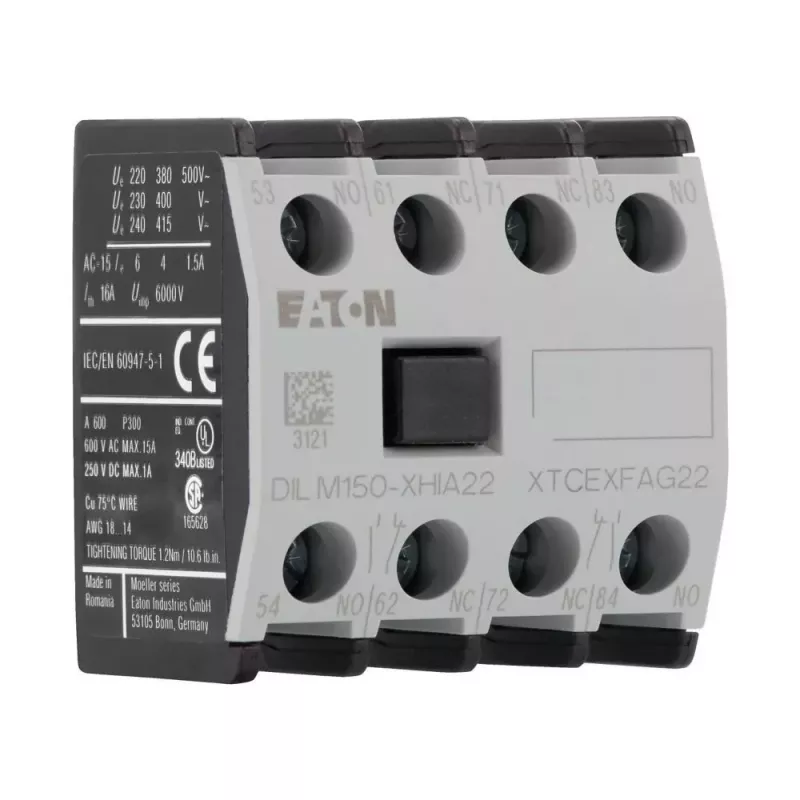

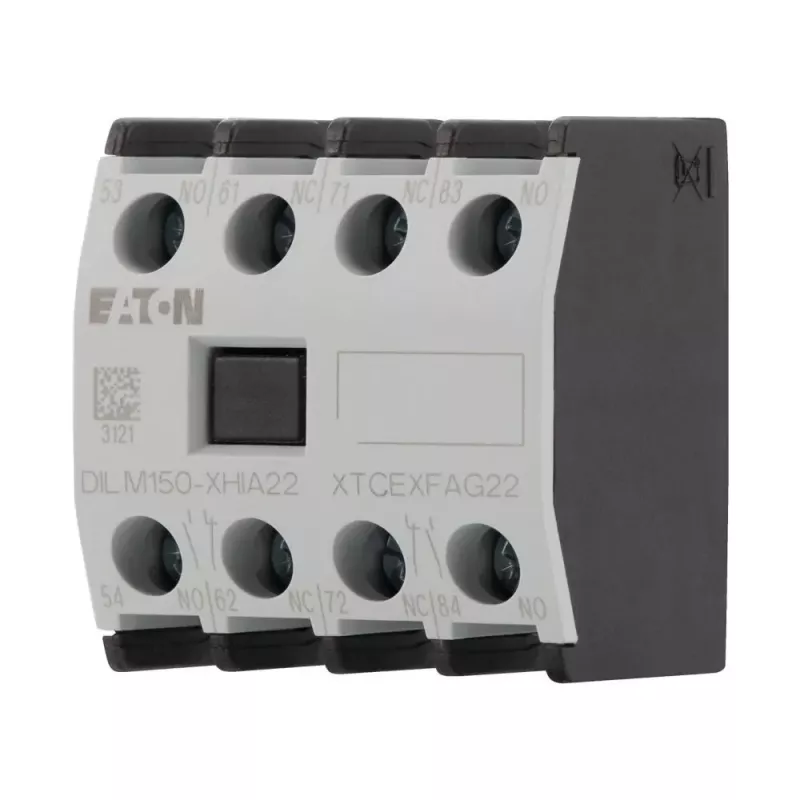

Eaton DILM150-XHIA22 Hilfskontaktblock, 2NO+2NC, Frontmontage, Schraubklemmen 283464

Hilfskontaktblöcke für Schütze bieten oft nicht die richtige Mischung aus Schließer- und Öffnerkontakten für Steuer- und Signalkreise. Der Eaton DILM150-XHIA22 löst dies mit einer 4-poligen Konfiguration: zwei Schließer und zwei Öffner, alle in einem kompakten Frontmontage-Modul.

Für wen ist es geeignet

Dieser Hilfskontaktblock ist für Schaltschrankbauer und Wartungstechniker, die Eaton DILM40 bis DILM150 Schütze verwenden. Er fügt zuverlässige Hilfsschaltung für Verriegelungen, Statusanzeigen und Steuerlogik hinzu, ohne das Schütz zu ersetzen.

Hauptmerkmale

• Kontaktbestückung: 2 NO + 2 NC
• Frontmontage für schnelle Installation an kompatiblen Schützen
• Schraubklemmen für sichere Verdrahtung
• Bemessungsbetriebsstrom: 4 A bei AC-15 230/400 V, 1 A bei DC-13 24 V
• Bemessungsisolationsspannung: 690 V
• Mechanische Lebensdauer: über 10 Millionen Schaltspiele
• Betriebstemperatur: -25 bis +60 °C

Spezifikationen

• Produkttyp: Hilfskontaktblock
• Serie: DILM
• Kompatibilität: Eaton DILM40 bis DILM150 Schütze
• Polzahl: 4
• Kontaktbestückung: 2 NO + 2 NC
• Montageart: Frontmontage
• Anschlussart: Schraubklemmen
• Bemessungsbetriebsstrom (AC-15, 230 V): 4 A
• Bemessungsbetriebsstrom (AC-15, 400 V): 4 A
• Bemessungsbetriebsstrom (DC-13, 24 V): 1 A
• Bemessungsisolationsspannung (Ui): 690 V
• Bemessungsstoßspannungsfestigkeit (Uimp): 6 kV
• Schutzart: IP20 (Klemmen)
• Mechanische Lebensdauer: > 10 Millionen Schaltspiele
• Elektrische Lebensdauer: > 1 Million Schaltspiele
• Betriebstemperaturbereich: -25 bis +60 °C
• Normen: IEC/EN 60947-5-1

Tipps

Überprüfen Sie vor der Bestellung, ob Ihr Schützmodell im Bereich DILM40 bis DILM150 liegt. Die Frontmontage ermöglicht eine werkzeuglose Schnappmontage, was die Ausfallzeit bei Nachrüstungen reduziert.
