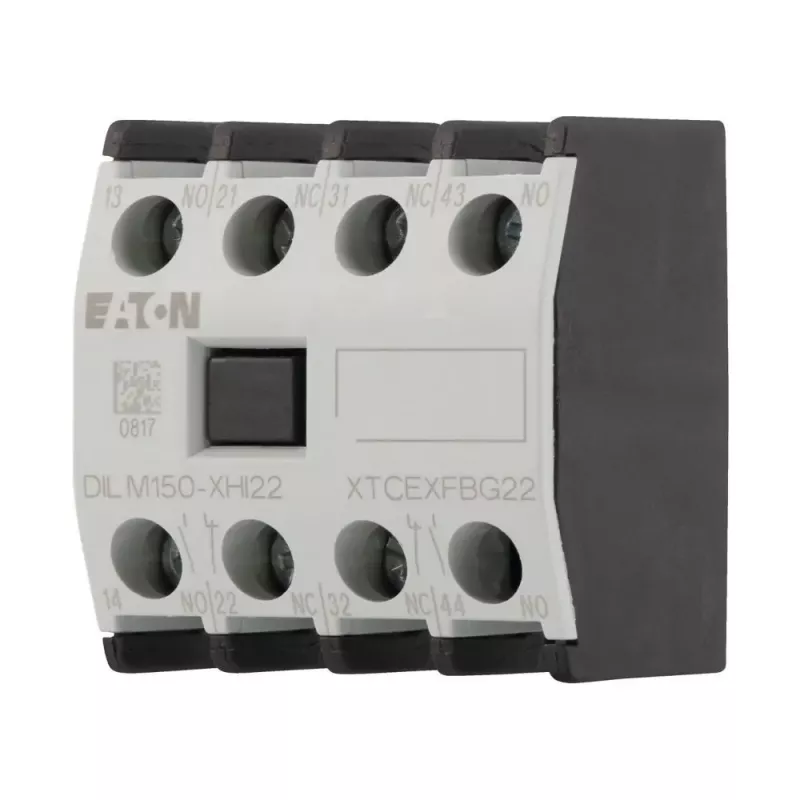

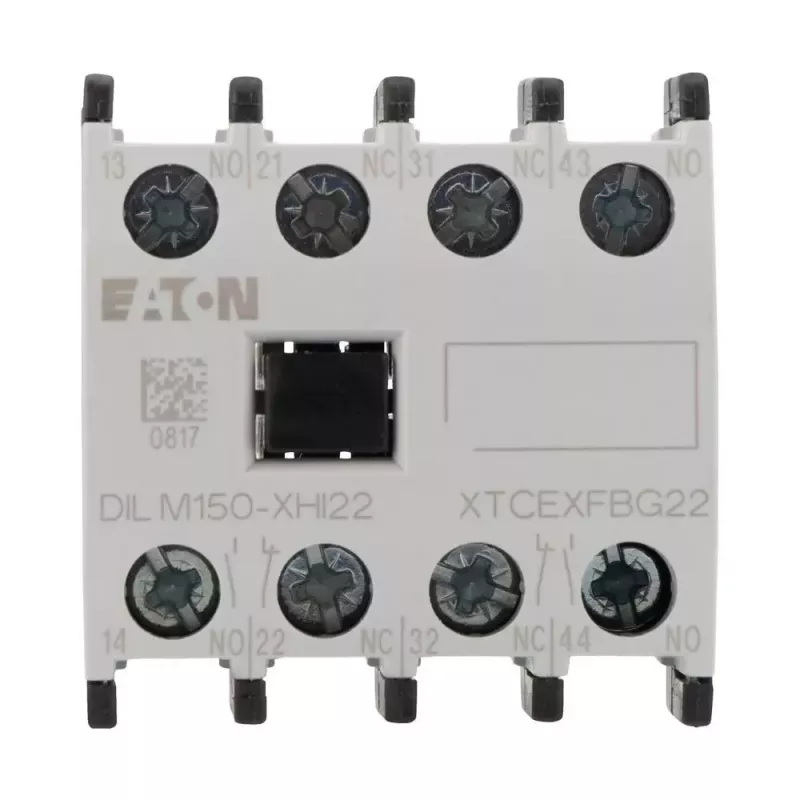

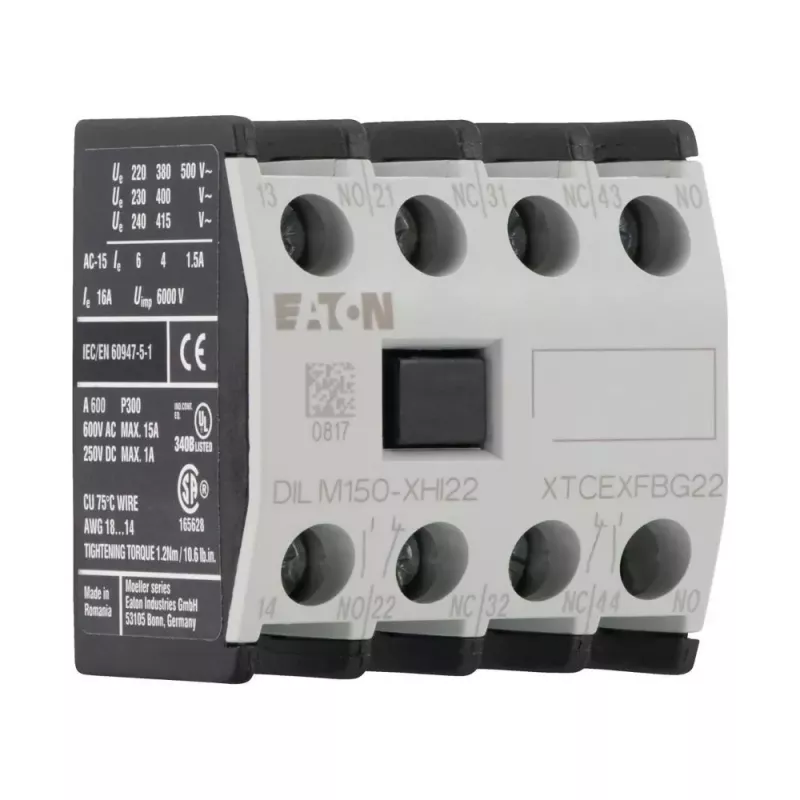

Eaton DILM150-XHI22 Hilfskontaktblock, 2NO+2NC, Frontmontage, Schraubklemmen 277950

Der Eaton DILM150-XHI22 Hilfskontaktblock erweitert die Funktionalität von Eaton DILM Schützen mit zwei Schließern und zwei Öffnern. Die Frontmontage und Schraubklemmen gewährleisten eine einfache Installation und sichere Verdrahtung.

Vorteile

Dieser Kontaktblock bietet zuverlässiges Schalten für Steuerkreise mit einer mechanischen Lebensdauer von 10 Millionen Schaltspielen. Sein kompaktes Design lässt sich nahtlos in DILM40 bis DILM170 Schütze integrieren und ermöglicht eine vielseitige Hilfskontakterweiterung.

Geeignet für

• Eaton DILM Schütze (DILM40 - DILM170)
• Steuerkreis-Anwendungen, die zusätzliche NO/NC-Kontakte erfordern
• Industrielle Automatisierung und Motorsteuerungssysteme

Technische Hauptdaten

• Kontaktbestückung: 2 NO + 2 NC
• Bemessungsbetriebsstrom (AC-15, 230 V): 4 A
• Bemessungsbetriebsstrom (DC-13, 220 V): 1 A
• Bemessungsisolationsspannung: 690 V
• Schutzart: IP20
• Umgebungstemperatur im Betrieb: -25 bis +60 °C
• Mechanische Lebensdauer: 10 Millionen Schaltspiele
• Anschlussquerschnitt (massiv): 1 x (0,75 - 2,5) mm²
• Anschlussquerschnitt (feindrähtig mit Aderendhülse): 1 x (0,75 - 1,5) mm²
• Anzugsdrehmoment: 0,8 - 1,2 Nm

Empfehlungen

Überprüfen Sie vor der Bestellung die Kompatibilität mit Ihrem spezifischen Eaton DILM Schützmodell. Beachten Sie die Anzugsdrehmomente, um zuverlässige elektrische Verbindungen sicherzustellen.
