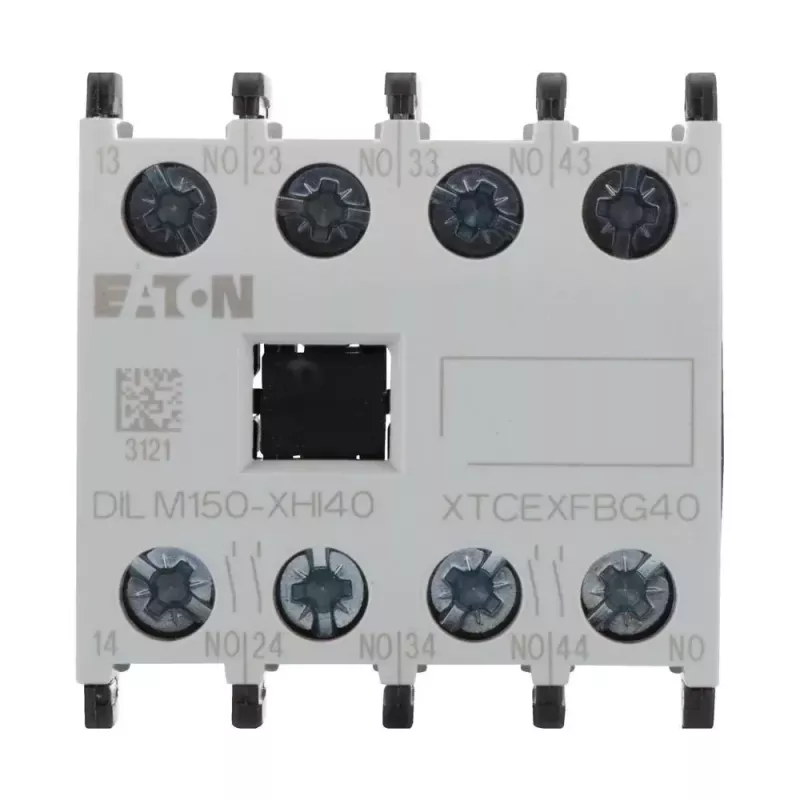

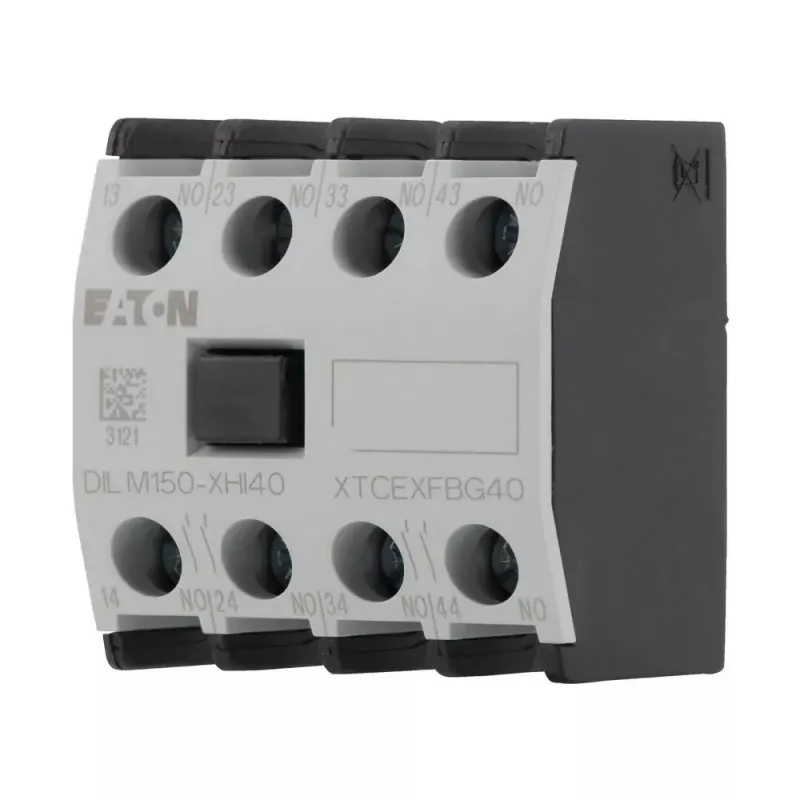

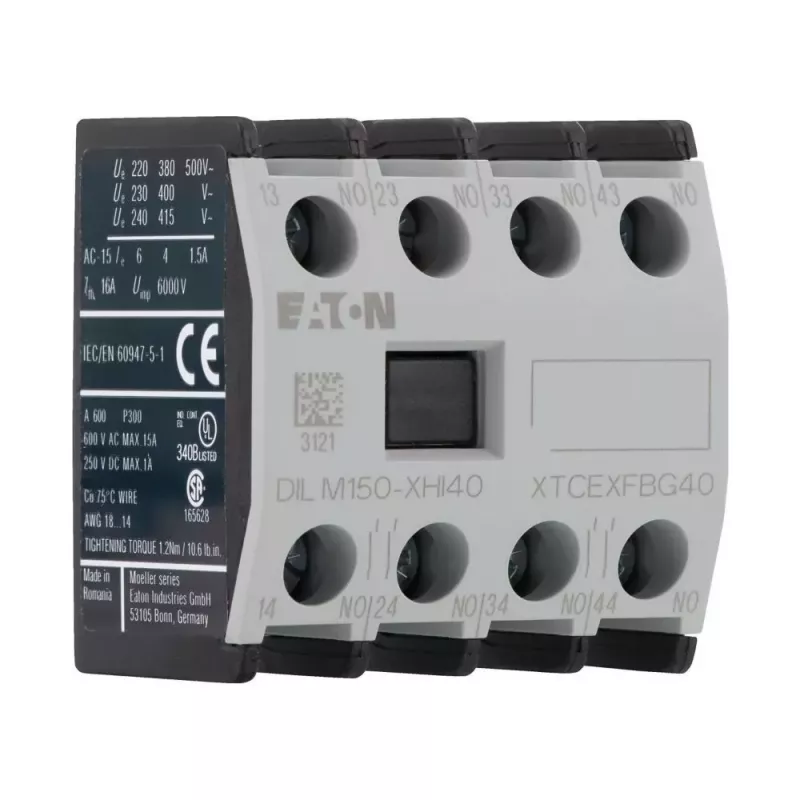

Eaton DILM150-XHI40 Hilfskontakt 4NO Frontmontage für DILM Schütze 277948

Der Eaton DILM150-XHI40 ist ein frontmontierbarer Hilfskontaktblock, der für DILM-Schütze im Bereich von 40 bis 170 A entwickelt wurde. Er bietet vier Schließer (4NO) und ermöglicht zuverlässige Signal- und Steuerrückmeldungen in industriellen Schaltanwendungen. Im Gegensatz zu generischen Zusatzkontakten ist dieses Gerät speziell für die nahtlose Integration in die DILM-Serie konzipiert und gewährleistet eine gleichbleibende mechanische und elektrische Leistung.

Highlights

• 4 Schließer (NO) für vielseitige Steuerungslogik
• Frontmontage für eine schnelle Installation an DILM-Schützen
• Bemessungsisolationsspannung 690 V und Stoßspannungsfestigkeit 6 kV
• Hohe mechanische Lebensdauer von über 10 Millionen Schaltspielen
• Breiter Betriebstemperaturbereich von -25 bis +60 °C

Im täglichen Einsatz

Montieren Sie den DILM150-XHI40 direkt ohne Werkzeug an der Frontseite eines kompatiblen DILM-Schützes. Seine Schraubklemmen nehmen starre oder flexible Leiter von 0,75 bis 2,5 mm² auf, was die Verdrahtung in Schaltschränken erleichtert. Die Schutzart IP20 eignet sich für die Installation in geschlossenen Schaltanlagen. Die Kontakte bewältigen AC-15-Lasten bis 4 A bei 230 V und DC-13-Lasten bis 1 A bei 60 V und decken damit die meisten Anforderungen an Hilfsstromkreise ab.

Technische Daten

• Kontaktbestückung: 4 NO
• Polzahl: 4
• Montageart: Frontmontage
• Kompatibilität: DILM-Schütze (DILM40 bis DILM170)
• Klemmenart: Schraubklemmen
• Bemessungsisolationsspannung (Ui): 690 V
• Bemessungsstoßspannungsfestigkeit (Uimp): 6 kV
• Bemessungsbetriebsstrom (AC-15, 230 V): 4 A
• Bemessungsbetriebsstrom (AC-15, 400 V): 1,5 A
• Bemessungsbetriebsstrom (DC-13, 60 V): 1 A
• Bemessungsbetriebsstrom (DC-13, 110 V): 0,5 A
• Schutzart: IP20
• Betriebstemperaturbereich: -25 bis +60 °C
• Lagertemperaturbereich: -40 bis +80 °C
• Normen: IEC/EN 60947-5-1
• Elektrische Lebensdauer (AC-15): > 1,5 x 10^6 Schaltspiele
• Mechanische Lebensdauer: > 10 x 10^6 Schaltspiele
• Anschlussquerschnitt (starr): 1 x (0,75 - 2,5) mm²
• Anschlussquerschnitt (flexibel): 1 x (0,75 - 2,5) mm²

Abschließende Bemerkung

Der DILM150-XHI40 ist eine zuverlässige Wahl für die Erweiterung der Hilfssignalfunktionen von Eaton DILM-Schützen in industriellen Umgebungen.
