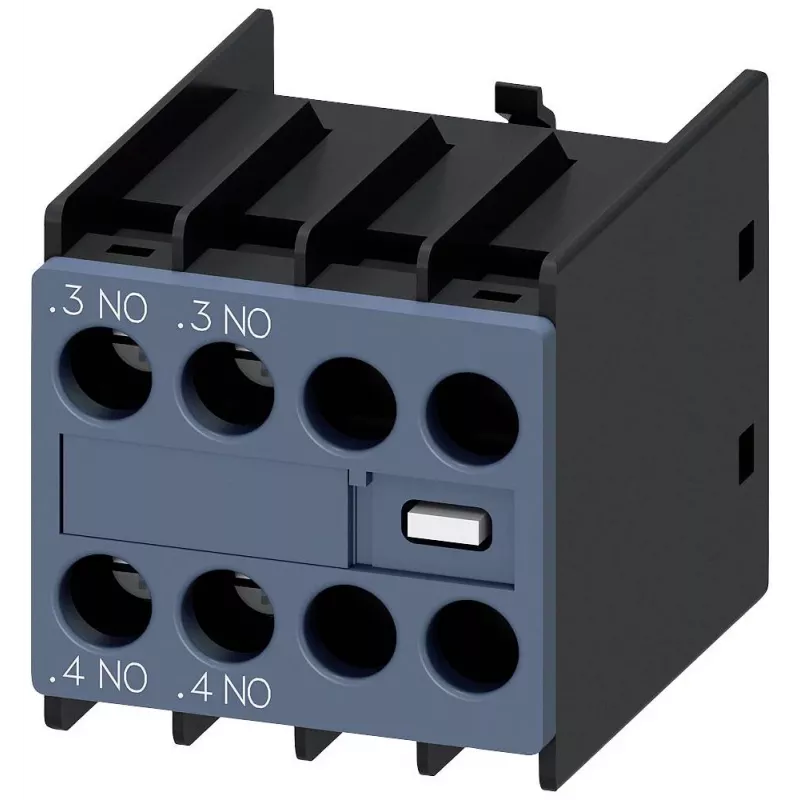

Siemens Hilfskontaktblock 3RH2911-1HA20, 2 NO, Frontmontage, Schraubklemmen

In industriellen Steuerungssystemen erfordert die Erweiterung der Kontaktkapazität von Schützen und Relais oft zusätzliche Hilfskontakte für Signal-, Verriegelungs- oder Steuerungsaufgaben. Der Siemens 3RH2911-1HA20 Hilfskontaktblock bietet zwei Schließer (NO) und ermöglicht die zuverlässige Integration in SIRIUS 3RT2 Schütze und SIRIUS 3RH2 Steuerrelais.

Für wen ist es geeignet

Dieser Hilfskontaktblock ist für Elektroingenieure, Schaltschrankbauer und Wartungstechniker gedacht, die zusätzliche Hilfskontakte zu Siemens SIRIUS Schaltgeräten hinzufügen müssen. Er eignet sich für Anwendungen in Motorsteuerzentren, Automatisierungsschaltschränken und Maschinensteuerkreisen, bei denen Platz und Zuverlässigkeit entscheidend sind.

Hauptmerkmale

• Zwei Schließer (NO) für Steuerung und Signalisierung
• Frontmontage für einfache Installation ohne Werkzeug
• Schraubklemmen gewährleisten eine sichere und vibrationsfeste Verdrahtung
• Kompatibel mit SIRIUS 3RT2 Schützen und SIRIUS 3RH2 Steuerrelais
• Bemessungsisolationsspannung bis 690 V, geeignet für industrielle Umgebungen

Spezifikationen

• Kontaktbestückung: 2 NO
• Bemessungsisolationsspannung (Ui): 690 V
• Bemessungsstoßspannungsfestigkeit (Uimp): 6 kV
• Bemessungsbetriebsstrom AC-15 bei 230 V: 6 A
• Bemessungsbetriebsstrom AC-15 bei 400 V: 3 A
• Bemessungsbetriebsstrom DC-13 bei 24 V: 1 A
• Schutzart: IP20
• Umgebungstemperatur im Betrieb: -25 bis +60 °C
• Elektrische Lebensdauer: 10 Millionen Schaltspiele
• Mechanische Lebensdauer: 30 Millionen Schaltspiele
• Kurzschlussschutzsicherung gG: 10 A
• Normen: IEC 60947-5-1, EN 60947-5-1

Tipps

Montieren Sie den Kontaktblock an der Frontseite des Schützes oder Relais. Stellen Sie sicher, dass die Steuerkreisspannung und der Strom die Bemessungswerte für die Kontaktbestückung nicht überschreiten. Verwenden Sie geeignete Schraubendreher zum Anziehen der Klemmen gemäß den Installationsrichtlinien.
