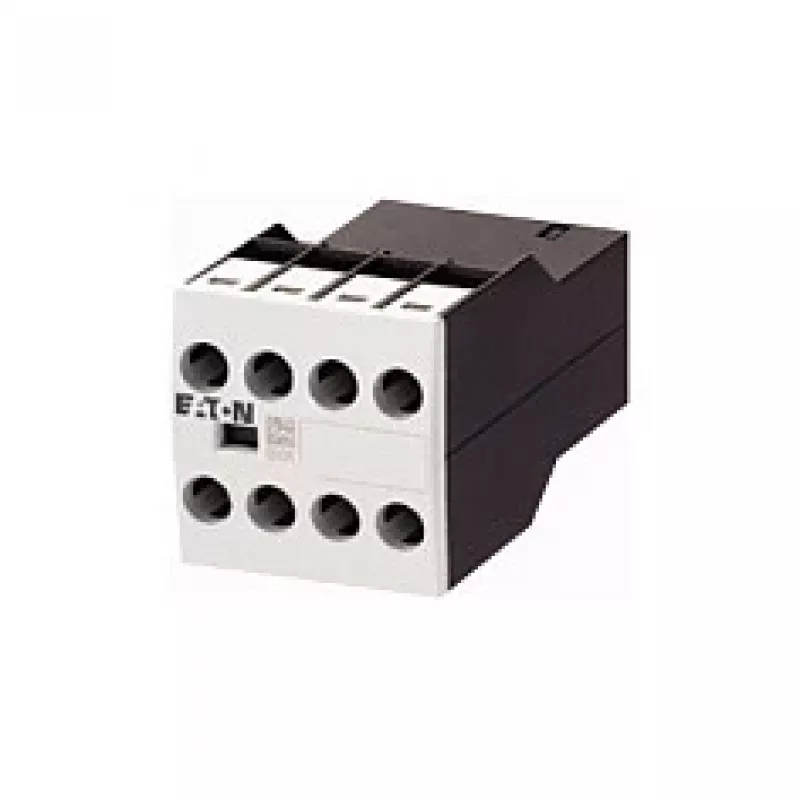

Eaton DILM32-XHI22 Hilfsschaltblock 2NO+2NC Frontbefestigung für DILM7-DILM32 Schütze

Wenn ein Schütz allein nicht genügend Hilfskontakte für Steuerung und Signalisierung bietet, fügt der Eaton DILM32-XHI22 Hilfsschaltblock zwei Schließer und zwei Öffner direkt am Schütz hinzu. Dieser frontmontierte Block rastet auf Eaton DILM7 bis DILM32 Schütze auf und erweitert die Schaltkapazität ohne zusätzliche Verdrahtung oder separate Relais.

Für wen ist er geeignet

Schaltschrankbauer, Maschinen-OEMs und Wartungstechniker, die zuverlässige Hilfskontakte für Verriegelung, Statusanzeige oder Steuerlogik in industriellen Motorstartern benötigen. Er eignet sich für Neuinstallationen und Nachrüstungen, bei denen der Platz knapp ist und zuverlässiges Schalten entscheidend ist.

Hauptmerkmale

• 4-polige Konfiguration: 2 Schließer (NO) + 2 Öffner (NC)
• Frontbefestigung für schnelle Montage auf DILM7–DILM32 Schützen
• Schraubklemmen akzeptieren massive, mehrdrähtige und flexible Leiter mit Aderendhülsen von 0,75 bis 2,5 mm²
• Bemessungsbetriebsstrom bis 4 A bei AC-15 (230/400 V) und 0,5 A bei DC-13 (220 V)
• Hohe Bemessungsisolationsspannung 690 V und Stoßspannungsfestigkeit 6 kV für anspruchsvolle industrielle Umgebungen
• Schutzart IP20, geeignet für geschlossene Schaltschränke
• Entspricht IEC/EN 60947-5-1, weltweit anerkannt

Technische Daten

• Marke: Eaton
• Modell: DILM32-XHI22
• MPN: 277377
• EAN: 4015082773779
• Kontaktkonfiguration: 2 NO + 2 NC
• Polzahl: 4
• Montageart: Frontbefestigung
• Kompatibilität: Eaton DILM7 bis DILM32 Schütze
• Klemmentyp: Schraubklemmen
• Bemessungsbetriebsstrom (AC-15, 230 V): 4 A
• Bemessungsbetriebsstrom (AC-15, 400 V): 4 A
• Bemessungsbetriebsstrom (DC-13, 220 V): 0,5 A
• Bemessungsisolationsspannung (Ui): 690 V
• Bemessungsstoßspannungsfestigkeit (Uimp): 6 kV
• Schutzart: IP20
• Normen: IEC/EN 60947-5-1
• Anschlussquerschnitt (massiv/mehrdrähtig): 0,75 - 2,5 mm²
• Anschlussquerschnitt (flexibel mit Aderendhülse): 0,75 - 2,5 mm²
• Umgebungstemperatur: -25 bis +60 °C
• Produktserie: DILM
• Funktion: Hilfsschaltblock

Tipps

Stellen Sie sicher, dass das Schütz vor der Montage des Blocks spannungsfrei ist. Verwenden Sie Aderendhülsen bei flexiblen Leitern für zuverlässige Schraubklemmenverbindungen. Prüfen Sie vor der Installation, ob die Kontaktkonfiguration Ihren Steuerkreis-Anforderungen entspricht.
