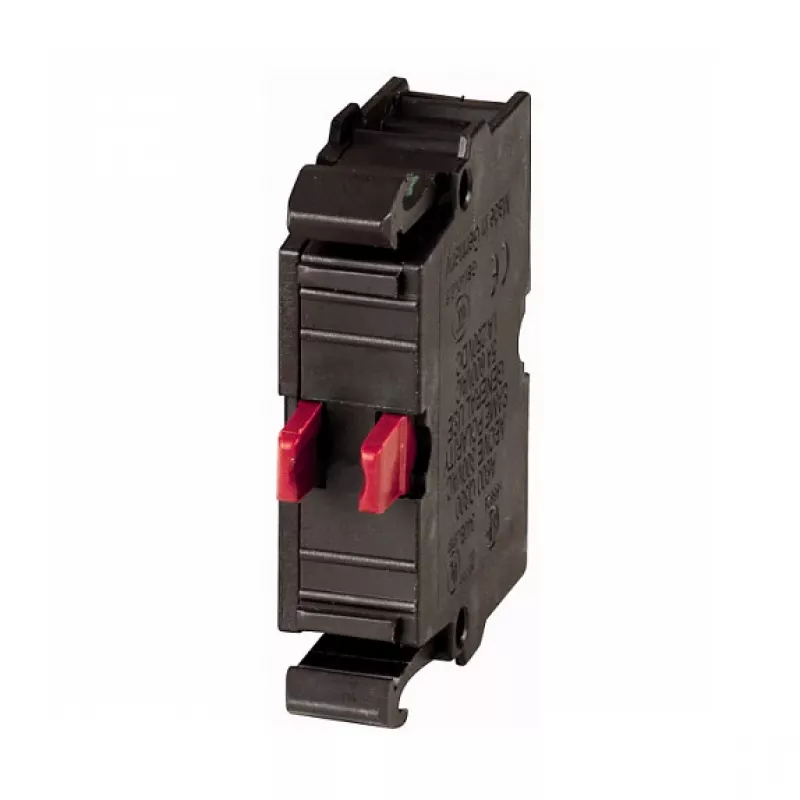

EATON M22-CK01 Kontaktelement, 1 Öffner, Frontbefestigung, Federzugklemme

Not-Aus-Stromkreise, Wahlschalter-Stationen und Statusleuchten sind auf präzises Schalten hinter dem Bedienfeld angewiesen. Das EATON M22-CK01 Kontaktelement ist speziell für Drucktaster und Leuchtmelder der M22-Serie konzipiert und bietet einen einzelnen Öffner (NC) in einem Frontbefestigungs-Gehäuse, das direkt in den Betätiger einrastet. Die Federzugklemme beschleunigt die Verdrahtung und gewährleistet eine vibrationssichere Verbindung.

Technische Daten

• Kontaktbestückung: 1 Öffner (NC)
• Befestigung: Frontbefestigung für EATON M22-Geräte
• Klemme: Federzugklemme, Leiterquerschnitt 0,5–2,5 mm² massiv/feindrähtig
• Bemessungsbetriebsspannung: 500 V AC / 250 V DC
• Bemessungsisolationsspannung: 500 V; Bemessungsstoßspannungsfestigkeit: 6 kV
• Bemessungsbetriebsstrom AC-15: 6 A (230 V); DC-13: 0,2 A (220 V)
• Schutzart: IP20 (Klemmen)
• Betriebstemperatur: –25 °C bis +70 °C
• Mechanische Lebensdauer: > 5 Millionen Schaltspiele; elektrische Lebensdauer: > 0,5 Millionen Schaltspiele
• Normen: IEC/EN 60947-5-1, VDE 0660 Teil 200; Zulassungen: CE, UL, CSA

Warum dieses Produkt?

Die M22-Serie von Eaton ist bekannt für modulare Flexibilität und robuste Technik. Dieses Kontaktelement erbt diese Eigenschaften und bietet konstantes Schalten unter industriellen Temperaturextremen. Die Federzugklemme macht ein regelmäßiges Nachziehen überflüssig und reduziert den Wartungsaufwand über die gesamte Lebensdauer der Maschine. Mit Zulassungen für internationale Märkte vereinfacht es den Schaltschrankbau und hält Ihre Anlagen konform.

Ideale Anwendungsfälle

• Not-Aus-Stromkreise in Schaltschränken und Maschinen
• Statusrückmeldung für Leuchtmelder und SPS-Eingänge
• Wahlschalter in Motorstarter-Stationen
• Automatisierungsanlagen mit frontmontierten Bediengeräten

Gut zu wissen

Dieses Kontaktelement ist für über 5 Millionen mechanische Schaltspiele ausgelegt, die elektrische Lebensdauer hängt jedoch von Schaltstrom und -spannung ab. Bei induktiven Lasten sollte entsprechend derating vorgenommen werden. Bei der Installation akzeptiert die Federzugklemme Leiter bis 2,5 mm²; verwenden Sie den richtigen Schraubendreher, um die Klemme zu öffnen und den Draht einzuführen, ohne zu viel Isolierung abzuisolieren. Die Frontbefestigung ermöglicht eine schnelle Montage ohne Spezialwerkzeug und ist damit eine technikerfreundliche Wahl für Neuinstallationen und Nachrüstungen.
