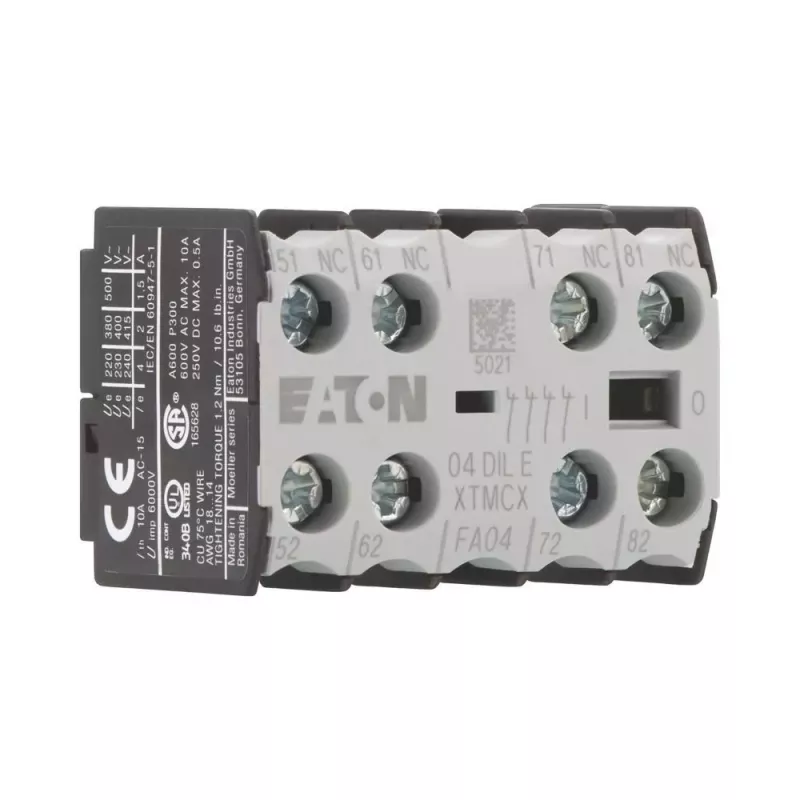

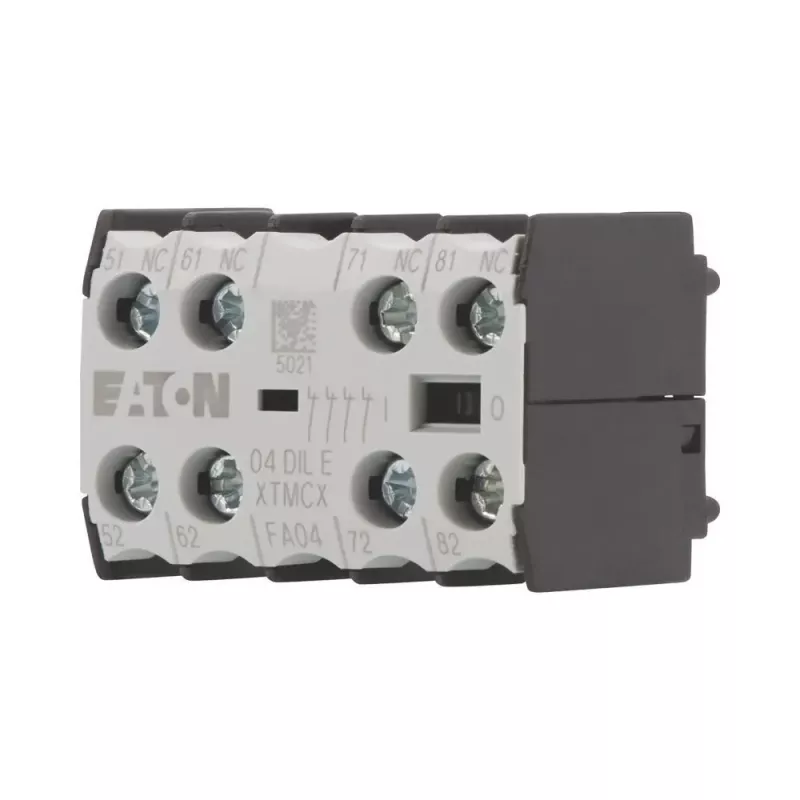

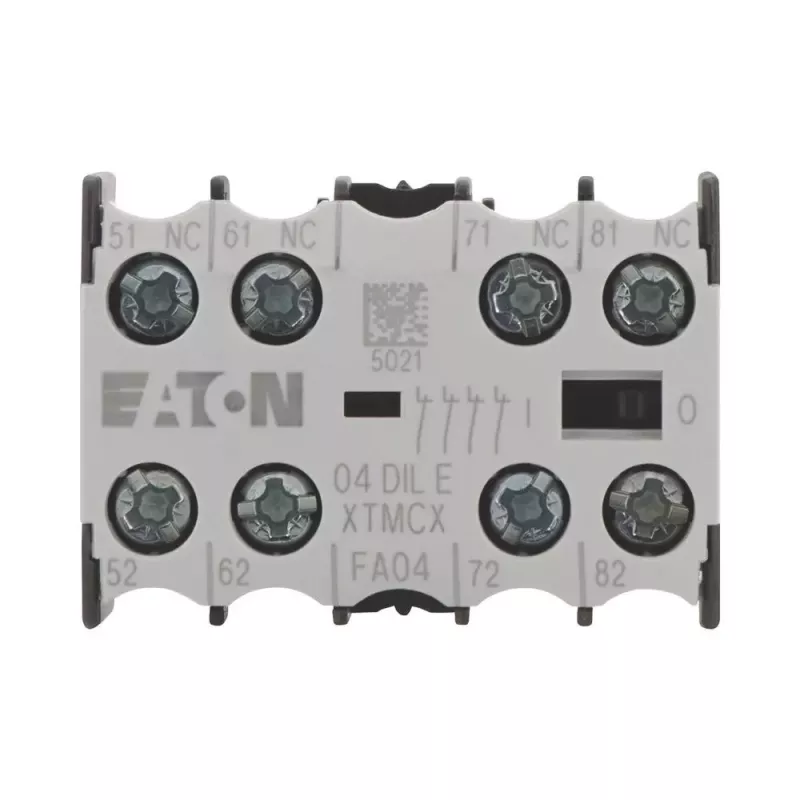

EATON 04DILE Hilfskontaktblock, 4 NC, zwangsgeführt, Frontmontage, für DILM7-DILM38 Schütze 010256

Der EATON 04DILE Hilfskontaktblock bietet vier zwangsgeführte NC-Kontakte für eine zuverlässige Rückmeldung des Steuerstromkreises. Im Gegensatz zu Standard-Hilfskontaktblöcken gewährleisten seine zwangsgeführten Kontakte einen sicheren Schaltzustand auch unter Fehlerbedingungen, was ihn für sicherheitsgerichtete Anwendungen in Kombination mit kompatiblen DILM-Schützen geeignet macht.

Highlights

• 4-polige Kontaktbestückung, 4 NC
• Zwangsgeführte Kontakte
• Frontmontage auf EATON DILM7 bis DILM38 Schützen
• Bemessungsbetriebsstrom bis 4 A bei AC-15, 230 V
• Schraubklemmen für sichere Verdrahtung

Im täglichen Einsatz

Der 04DILE wird direkt auf der Frontseite von EATON DILM7 bis DILM38 Schützen ohne Werkzeug montiert und erweitert die Steuerstromkreisfunktionen. Sein kompaktes Design und die Schutzart IP20 eignen sich für industrielle Schaltschränke. Die zwangsgeführten Kontakte liefern ein zuverlässiges Signal zur Überwachung des Hauptschütz-Zustands.

Technische Daten

• Kontaktbestückung: 4 NC
• Kontakttyp: Zwangsgeführt
• Polzahl: 4
• Montageart: Frontmontage
• Kompatibilität: EATON DILM7 bis DILM38 Schütze
• Bemessungsbetriebsstrom (AC-15, 230 V): 4 A
• Bemessungsbetriebsstrom (AC-15, 400 V): 3 A
• Bemessungsbetriebsstrom (DC-13, 24 V): 1 A
• Bemessungsbetriebsspannung (Ue): 690 V AC
• Bemessungsisolationsspannung (Ui): 690 V
• Bemessungsstoßspannungsfestigkeit (Uimp): 6 kV
• Schutzart: IP20
• Anschlussart: Schraubklemmen
• Normen: IEC/EN 60947-5-1
• Umgebungstemperatur im Betrieb: -25 bis +60 °C
• Produktserie: DIL E

Abschließende Bemerkung

Der EATON 04DILE ist ein robuster Hilfskontaktblock zur Erweiterung der Funktionalität von DILM-Schützen in industriellen Anwendungen.
