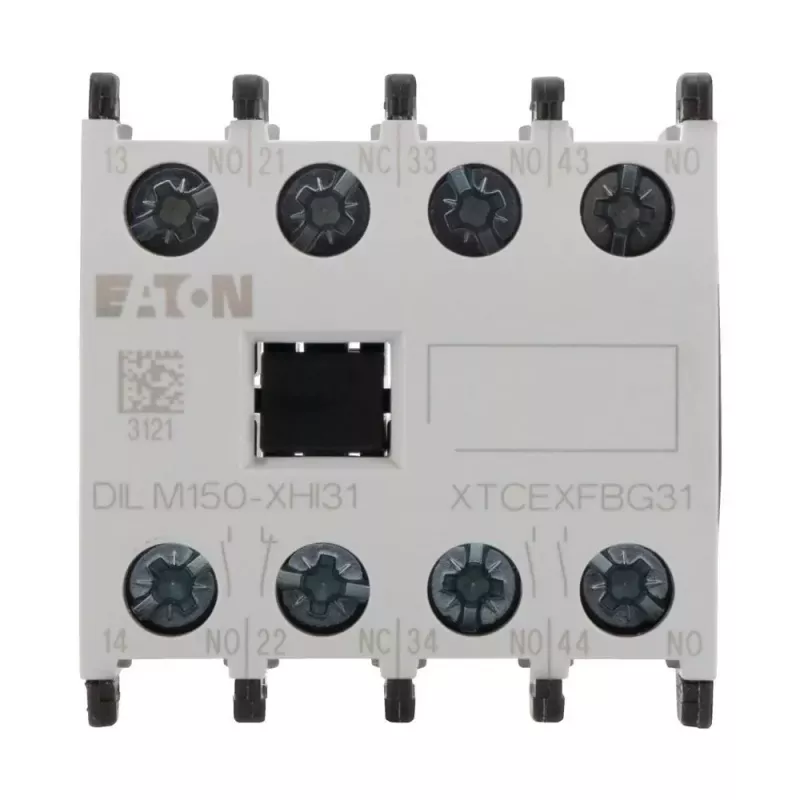

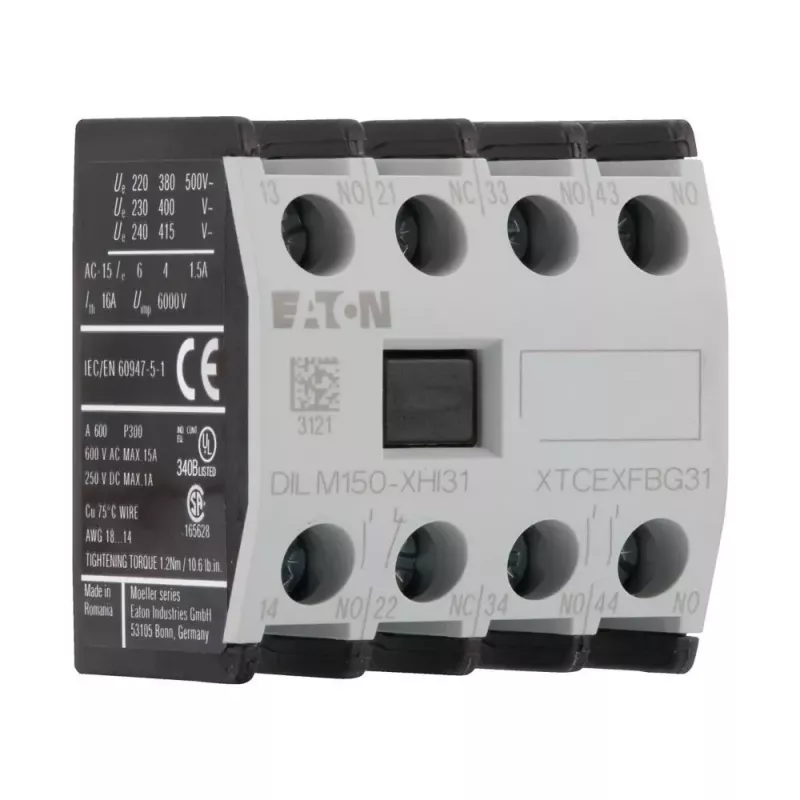

Eaton DILM150-XHI31 Hilfskontaktblock, 3NO+1NC, Frontmontage, Schraubklemmen 277949

Erweitern Sie die Steuerungsmöglichkeiten Ihres Eaton DILM-Schützes mit dem Hilfskontaktblock DILM150-XHI31. Dieses Frontmontage-Modul fügt vier Hilfskontakte hinzu – drei Schließer und einen Öffner – um zuverlässige Statusmeldung und Verriegelung für Ihre Motorsteuerungskreise zu gewährleisten.

Für wen ist es geeignet

Elektroingenieure, Schaltschrankbauer und Wartungstechniker, die Hilfskontakte zu Eaton DILM-Schützen (Größen DILM40 bis DILM150) für Steuerungs-, Melde- oder Verriegelungsfunktionen in industriellen Anwendungen hinzufügen müssen.

Hauptmerkmale

• Kontaktbestückung: 3 NO + 1 NC
• Frontmontage für einfache Installation an kompatiblen Eaton DILM-Schützen
• Schraubklemmen mit Anschlusskapazität 0,75–2,5 mm² (starr/flexibel)
• Bemessungsbetriebsstrom: 6 A bei AC-15 230 V, 4 A bei AC-15 400 V, 10 A bei DC-13 24 V
• Bemessungsbetriebsspannung: 690 V AC, 220 V DC
• Schutzart: IP20
• Betriebstemperaturbereich: -25 bis +60 °C
• Entspricht IEC/EN 60947-5-1 und VDE 0660

Spezifikationen

• Anzahl der Hilfskontakte: 4
• Kontaktbestückung: 3 NO + 1 NC
• Montageart: Frontmontage
• Kompatibilität: Eaton DILM-Schütze (DILM40 bis DILM150)
• Klemmenart: Schraubklemmen
• Bemessungsbetriebsstrom (AC-15, 230 V): 6 A
• Bemessungsbetriebsstrom (AC-15, 400 V): 4 A
• Bemessungsbetriebsstrom (DC-13, 24 V): 10 A
• Bemessungsbetriebsspannung (Ue AC): 690 V
• Bemessungsbetriebsspannung (Ue DC): 220 V
• Schutzart: IP20
• Betriebstemperaturbereich: -25 bis +60 °C
• Lagertemperaturbereich: -40 bis +80 °C
• Normenkonformität: IEC/EN 60947-5-1, VDE 0660
• Anschlusskapazität (starr/flexibel): 0,75 - 2,5 mm²
• Anzugsdrehmoment: 0,8 Nm
• Produktserie: DILM
• Funktion: Hilfskontaktblock

Tipps

Überprüfen Sie das Schützmodell vor der Bestellung, um die passende Ausführung sicherzustellen. Der DILM150-XHI31 ist für die Frontmontage konzipiert und erfordert außer einem Schraubendreher für die Klemmenanschlüsse kein zusätzliches Werkzeug.
