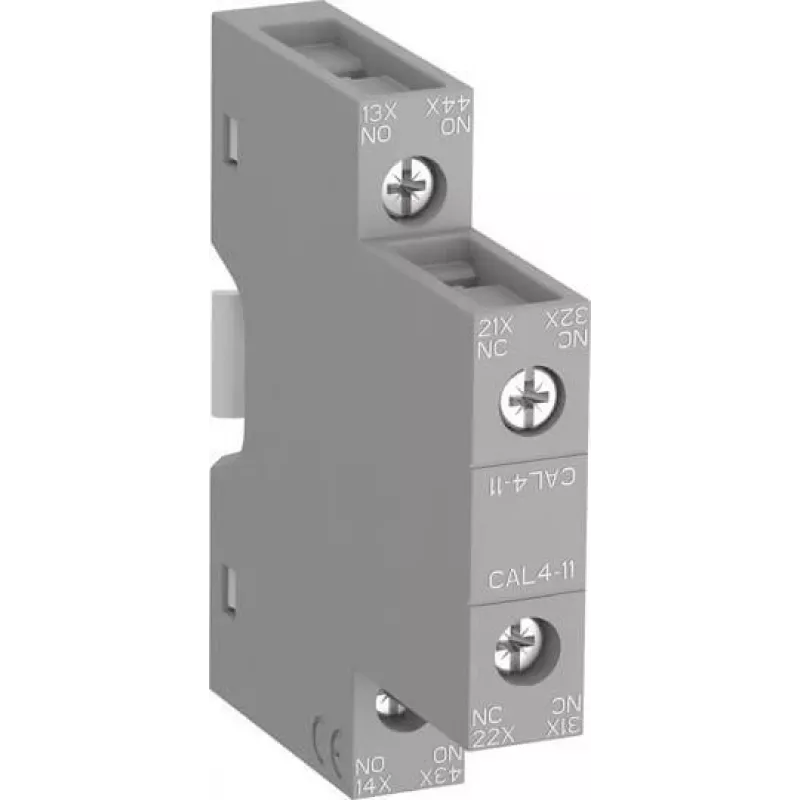

ABB CAL4-11 Hilfskontaktblock 1NO+1NC Frontmontage Schraubklemmen (1SBN010120R1011)

Mit einer Bemessungsisolationsspannung von 690 V und einer Stoßspannungsfestigkeit von 6 kV bietet der ABB CAL4-11 Hilfskontaktblock kompromisslose Leistung für anspruchsvolle Steuerkreise. Diese Frontmontageeinheit fügt einen Schließer- und einen Öffnerkontakt zu ABB AF09-AF96 und AF116-AF370 Schützen hinzu und erweitert die Funktionalität, ohne den Schaltschrankplatz zu beeinträchtigen.

Überblick

Der CAL4-11 ist auf Zuverlässigkeit in Motorsteuerungs- und Automatisierungsanwendungen ausgelegt. Seine Schraubklemmen akzeptieren starre Leiter von 1 bis 2,5 mm² und flexible Leiter von 0,75 bis 2,5 mm², was sichere Verbindungen in industriellen Umgebungen gewährleistet. Der Kontaktblock erfüllt die Normen IEC/EN 60947-5-1, UL 508 und CSA 22.2 No. 14 und garantiert weltweite Konformität.

Was hervorsticht

• Hohe elektrische Lebensdauer: 1,5 Millionen Schaltspiele (AC-15) und 10 Millionen mechanische Zyklen
• Breiter Betriebstemperaturbereich von -25°C bis +70°C für raue Umgebungen
• Frontmontage-Design ermöglicht schnelle Installation ohne Entfernen des Schützes
• IP40 Frontschutz und IP20 Klemmschutz für erhöhte Sicherheit
• Vielseitige Schaltleistung: 6 A bei 230 V AC-15, 3 A bei 400 V AC-15 und 6 A bei 24 V DC-13

Technische Details

• Kontaktbestückung: 1 NO + 1 NC
• Bemessungsbetriebsspannung: 690 V AC / 250 V DC
• Bemessungsisolationsspannung: 690 V
• Bemessungsstoßspannungsfestigkeit: 6 kV
• Klemmentyp: Schraubklemmen
• Anschlusskapazität: 0,75–2,5 mm² flexibel, 1–2,5 mm² starr
• Kompatibilität: ABB AF09-AF96, AF116-AF370 Schütze
• Normen: IEC/EN 60947-5-1, UL 508, CSA 22.2 No. 14

Unser Urteil

Der ABB CAL4-11 ist ein robuster, normenkonformer Hilfskontaktblock, der außergewöhnliche Haltbarkeit und einfache Installation bietet. Seine hohe Schaltleistung und breite Temperaturtoleranz machen ihn zu einer zuverlässigen Wahl für industrielle Steuerungssysteme.
