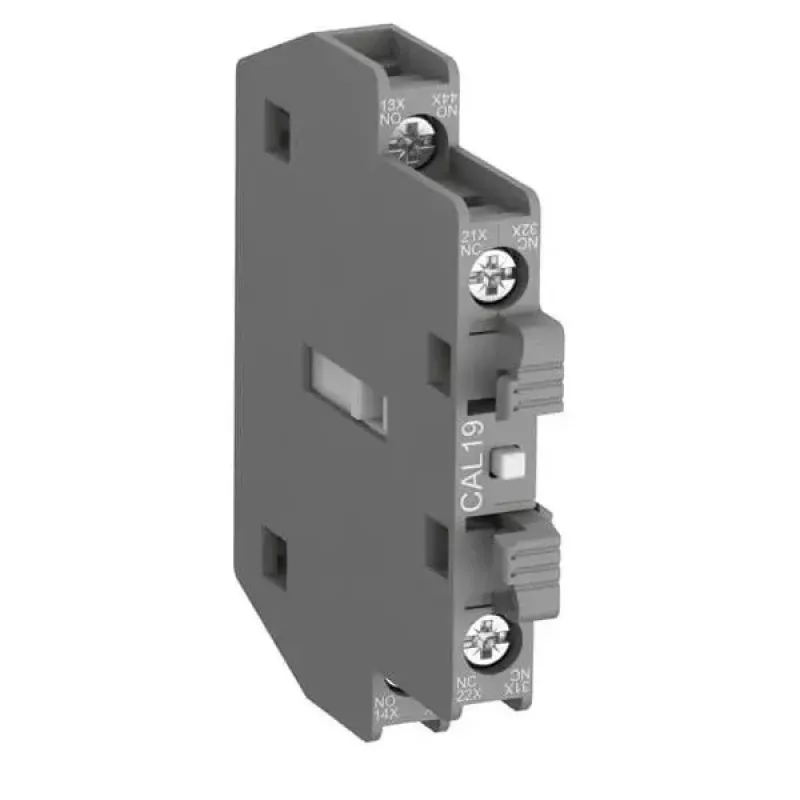

ABB CAL19-11 Hilfskontaktblock, 1NO+1NC, Frontmontage, Schraubklemmen 1SFN010820R1011

Schütze benötigen oft zusätzliche Signal- oder Verriegelungskontakte über ihre eingebauten Hilfskontakte hinaus. Der ABB CAL19-11 Hilfskontaktblock löst dies, indem er einen Schließer (NO) und einen Öffner (NC) zu ABB AF- und NF-Schützen hinzufügt und so zuverlässige Steuerung und Statusrückmeldung in industriellen Steuerkreisen ermöglicht.

Für wen ist es geeignet

Dieser Hilfskontaktblock ist für Schaltschrankbauer, Maschinenbauer und Wartungstechniker gedacht, die die Funktionalität von ABB-Schützen in Motorsteuerungs-, Automatisierungs- und Energieverteilungsanwendungen erweitern müssen.

Hauptmerkmale

• Kontaktbestückung: 1 NO + 1 NC
• Frontmontage für einfache Installation an ABB-Schützen
• Kompatibel mit ABB AF09-AF96, AF116-AF370 und NF-Schützen
• Schraubklemmen für sichere Verdrahtung
• Bemessungsbetriebsspannung bis 690 V AC / 250 V DC
• Mechanische Lebensdauer von 10 Millionen Schaltspielen

Technische Daten

• Kontaktbestückung: 1 NO + 1 NC
• Montageart: Frontmontage
• Bemessungsisolationsspannung (Ui): 690 V
• Bemessungsstoßspannungsfestigkeit (Uimp): 6 kV
• Bemessungsbetriebsstrom AC-15 (220-240 V): 6 A
• Bemessungsbetriebsstrom AC-15 (380-440 V): 3 A
• Bemessungsbetriebsstrom DC-13 (24 V): 6 A
• Klemmenart: Schraubklemmen
• Schutzart (Klemmen): IP20
• Schutzart (Front): IP40
• Betriebstemperaturbereich: -25 bis +70 °C
• Lagertemperaturbereich: -40 bis +70 °C
• Mechanische Lebensdauer: 10 Millionen Schaltspiele
• Elektrische Lebensdauer: 1,5 Millionen Schaltspiele (AC-15, 230 V, 6 A)
• Anschlusskapazität (starr): 1 ... 2,5 mm²
• Anzugsdrehmoment: 1,2 Nm

Tipps

Überprüfen Sie vor der Installation das Schützmodell und die Montageposition. Stellen Sie sicher, dass das Schütz spannungsfrei ist, und befolgen Sie die ABB-Installationsanweisungen für korrektes Drehmoment und Verdrahtung.
