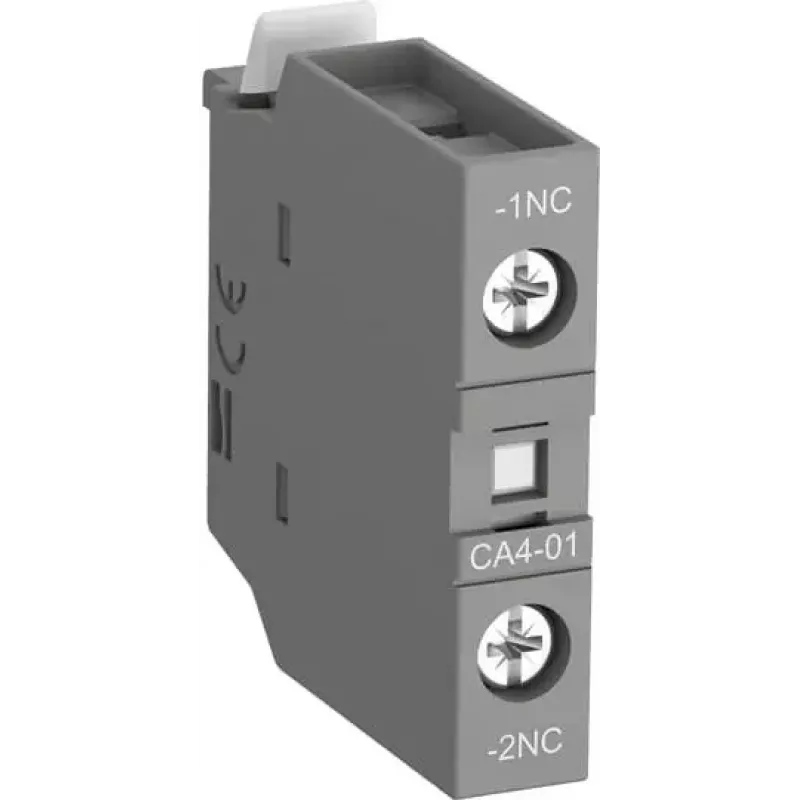

ABB CA4-01 Hilfskontaktblock 1NC Frontmontage Schraubklemmen 1SBN010110R1001

Der ABB CA4-01 Hilfskontaktblock fügt einen einzelnen Öffnerkontakt (NC) zu ABB Schützen der Baureihen AF, AX und A hinzu und erweitert die Steuerungsmöglichkeiten, ohne das Hauptgerät auszutauschen. Sein Frontmontage-Design wird direkt auf das Schützgehäuse aufgesteckt, wodurch die Verdrahtung zugänglich bleibt und die Installation schnell geht.

Highlights

• Kontaktbestückung: 0 NO + 1 NC
• Frontmontage auf ABB Schützen der Baureihen AF, AX und A
• Bemessungsbetriebsspannung bis 690 V AC / 250 V DC
• Schraubklemmen akzeptieren starre oder flexible Leiter von 0,75 bis 2,5 mm²
• Mechanische Lebensdauer von 10 Millionen Schaltspielen

Im täglichen Einsatz

Der CA4-01 ist eine praktische Wahl für Steuerkreise, die ein zuverlässiges NC-Signal benötigen, wie Verriegelungen, Statusrückmeldungen oder sicherheitsrelevante Logik. Die Schraubklemmen bieten eine sichere Verbindung, und der kompakte Block behindert benachbarte Komponenten nicht. Mit einem Betriebstemperaturbereich von -25 bis +70 °C eignet er sich für eine Vielzahl industrieller Umgebungen.

Technische Daten

• Kontaktbestückung: 0 NO + 1 NC
• Montageart: Frontmontage
• Kompatible Schützbaureihen: ABB AF, AX, A
• Bemessungsbetriebsspannung (Ue): 690 V AC / 250 V DC
• Bemessungsisolationsspannung (Ui): 690 V
• Bemessungsstoßspannungsfestigkeit (Uimp): 6 kV
• Bemessungsbetriebsstrom (AC-15): 4 A bei 220-240 V, 3 A bei 380-440 V, 2 A bei 500-690 V
• Bemessungsbetriebsstrom (DC-13): 6 A bei 24 V, 0,55 A bei 125 V, 0,27 A bei 250 V
• Klemmenart: Schraubklemmen
• Schutzart: IP20
• Betriebstemperaturbereich: -25 bis +70 °C
• Elektrische Lebensdauer: 1,5 Millionen Schaltspiele (AC-15)
• Mechanische Lebensdauer: 10 Millionen Schaltspiele
• Anschlusskapazität: 0,75 - 2,5 mm² (starr/flexibel)
• Anzugsdrehmoment: 1,2 Nm

Abschließende Anmerkung

Der CA4-01 ist eine unkomplizierte Möglichkeit, einen NC-Hilfskontakt zu ABB Schützen hinzuzufügen, mit Nennwerten, die gängige industrielle Steuerspannungen abdecken.
