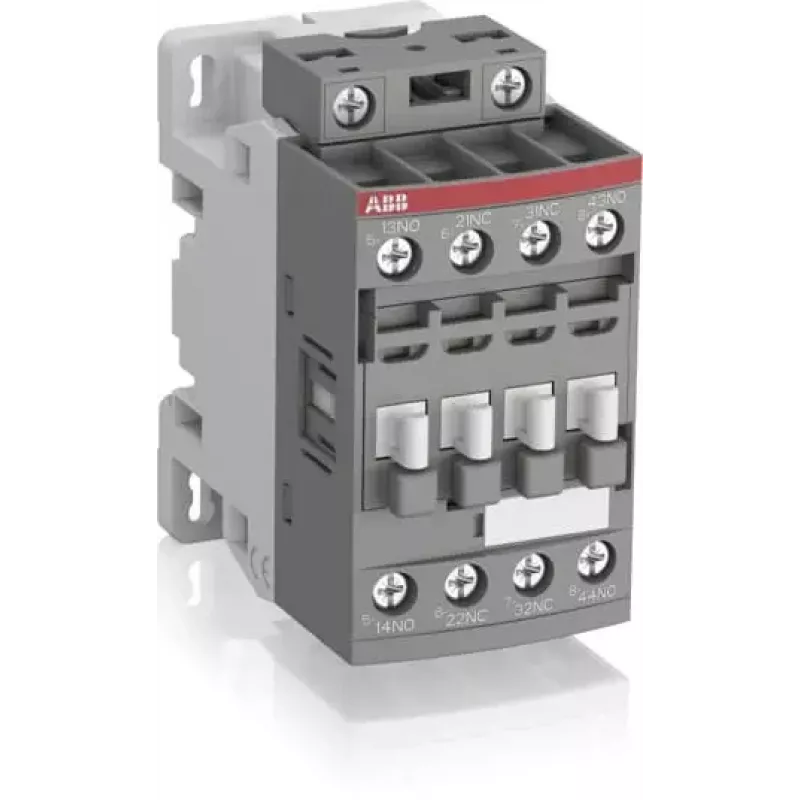

ABB NF31E Hilfsschütz-Relais 3NO+1NC 24-60V AC/20-60V DC Schraubanschluss DIN-Schiene

Das ABB NF31E Hilfsschütz-Relais zeichnet sich in der NF-Baureihe durch seine Weitspannungsspule aus, die sowohl 24–60 V AC (50/60 Hz) als auch 20–60 V DC akzeptiert, sodass keine separaten AC- und DC-Versionen auf Lager gehalten werden müssen. Mit einer 3NO+1NC-Kontaktkonfiguration und einer kompakten Breite von 45 mm bietet es zuverlässiges Schalten für Steuerstromkreise in industriellen Umgebungen. Schraubklemmen und zwei Montageoptionen (DIN-Schiene oder Schraubbefestigung) vereinfachen Installation und Wartung.

Highlights

• Universalspule: 24–60 V AC / 20–60 V DC
• 3 Schließer + 1 Öffner Hilfskontakte
• Bemessungsbetriebsstrom bis 6 A (AC-15 / DC-13)
• Hohe Bemessungsisolationsspannung 690 V und Stoßspannungsfestigkeit 6 kV
• Schutzart IP20, Betriebstemperatur -40 bis +70 °C
• Erfüllt IEC-, EN-, UL- und CSA-Normen

Im täglichen Einsatz

In Schaltschränken verbindet das NF31E zuverlässig SPS-Ausgänge mit Leistungsschützen, Motorstartern oder Meldegeräten. Der weite Spulenspannungsbereich reduziert die Lagerhaltungskomplexität, während die klaren Klemmenbezeichnungen und unverlierbaren Schrauben die Verdrahtung beschleunigen. Das kompakte Design spart Schienenplatz, und die robuste Konstruktion gewährleistet eine lange Lebensdauer auch unter anspruchsvollen Bedingungen.

Vollständige technische Daten

• Produkttyp: Hilfsschütz-Relais
• Polzahl: 3
• Kontaktkonfiguration: 3 NO + 1 NC
• Spulenspannung AC: 24–60 V (50/60 Hz)
• Spulenspannung DC: 20–60 V
• Bemessungsbetriebsstrom AC-15 (230 V): 6 A
• Bemessungsbetriebsstrom DC-13 (24 V): 6 A
• Bemessungsisolationsspannung (Ui): 690 V
• Bemessungsstoßspannungsfestigkeit (Uimp): 6 kV
• Anschlussart: Schraubklemmen
• Montage: DIN-Schiene oder Schraubbefestigung
• Schutzart: IP20
• Betriebstemperaturbereich: -40 bis +70 °C
• Spulenleistungsaufnahme (Einschalten/Halten): 3,5 VA / 3,5 W
• Normen: IEC 60947-5-1, EN 60947-5-1, UL 60947-5-1, CSA C22.2 Nr. 60947-5-1

Abschließender Hinweis

Das ABB NF31E ist eine vielseitige und zuverlässige Wahl für das Schalten von Steuerstromkreisen, unterstützt durch ABBs globale Expertise bei Niederspannungsprodukten.
