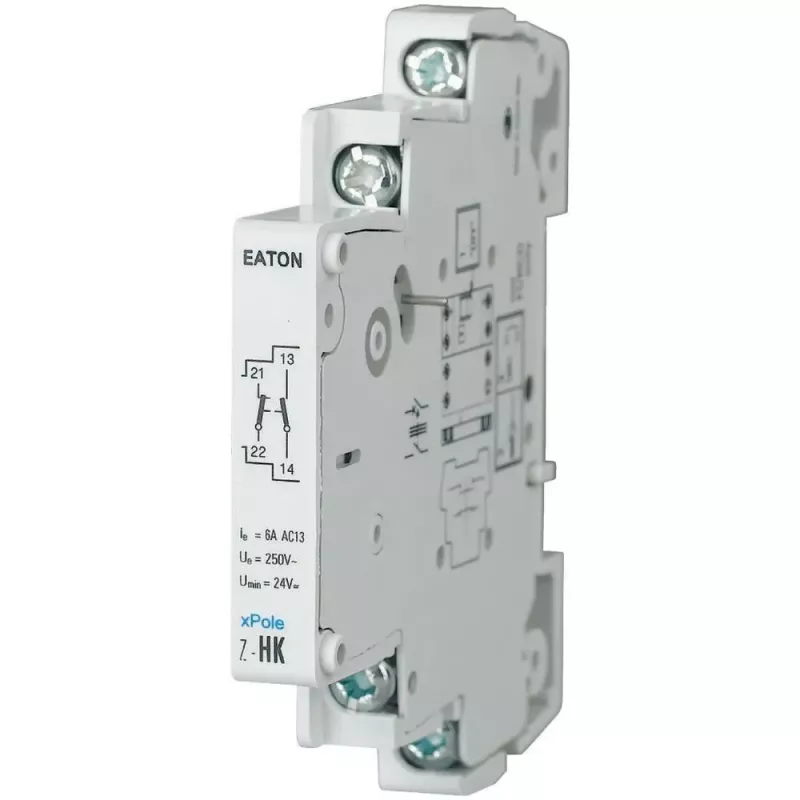

Eaton Z-HK Hilfskontakt 1NO+1NC 8A 250V AC für xPole Serie 248432

Wenn ein Leitungsschutzschalter auslöst, müssen Sie davon erfahren. Der Eaton Z-HK Hilfskontakt löst dieses Problem, indem er einen zuverlässigen Signalkontakt bereitstellt, der den Status Ihres Schutzgeräts widerspiegelt. Er wird direkt seitlich an Eaton xPole MCBs, RCDs und RCBOs montiert und gibt Ihnen eine klare elektrische Anzeige, ob die Hauptkontakte geöffnet oder geschlossen sind.

Für wen ist es geeignet

Dieser Hilfskontakt ist für Schaltschrankbauer, Elektriker und Wartungstechniker geeignet, die eine Fernstatusüberwachung oder Steuerverriegelung in Verteilern benötigen. Er ist besonders nützlich in industriellen Steuerungssystemen, der Gebäudeautomation und allen Anwendungen, bei denen der Zustand eines Leitungsschutzschalters an eine SPS, eine Kontrollleuchte oder ein Alarmsystem gemeldet werden muss.

Hauptmerkmale

• 1 Schließer (NO) und 1 Öffner (NC) für vielseitige Signalgebung
• Bemessung für 8 A bei 250 V AC (AC-15) und 1 A bei 24 V DC (DC-13)
• Seitliche Montage für schnelle Anbringung an kompatible Eaton xPole Geräte
• Kompakte 0,5 Modulbreite (ca. 9 mm) spart Platz auf der DIN-Schiene
• Schraubklemmen gewährleisten sichere und wartungsfreie Verbindungen
• Hohe mechanische Lebensdauer von über 1.000.000 Schaltspielen

Spezifikationen

• Kontaktbestückung: 1 NO + 1 NC
• Bemessungsbetriebsstrom (AC-15, 250 V): 8 A
• Bemessungsbetriebsspannung (AC-15): 250 V AC
• Bemessungsbetriebsstrom (DC-13, 24 V): 1 A
• Montage: seitlich
• Kompatibilität: Eaton xPole Serie (MCBs, RCDs, RCBOs)
• Klemmentyp: Schraubklemmen
• Schutzart: IP20
• Betriebstemperaturbereich: -25 bis +50 °C
• Elektrische Lebensdauer: >100.000 Schaltspiele
• Mechanische Lebensdauer: >1.000.000 Schaltspiele

Tipps

Stellen Sie immer sicher, dass der Hilfskontakt vollständig mit dem Hauptgerät verrastet ist, um zuverlässiges Schalten zu gewährleisten. Beachten Sie bei DC-Anwendungen den niedrigeren Stromwert, um Kontaktverschweißungen zu vermeiden. Verwenden Sie bei der Verdrahtung geeignete Aderendhülsen und ziehen Sie die Schrauben gemäß den Herstellerangaben an.
