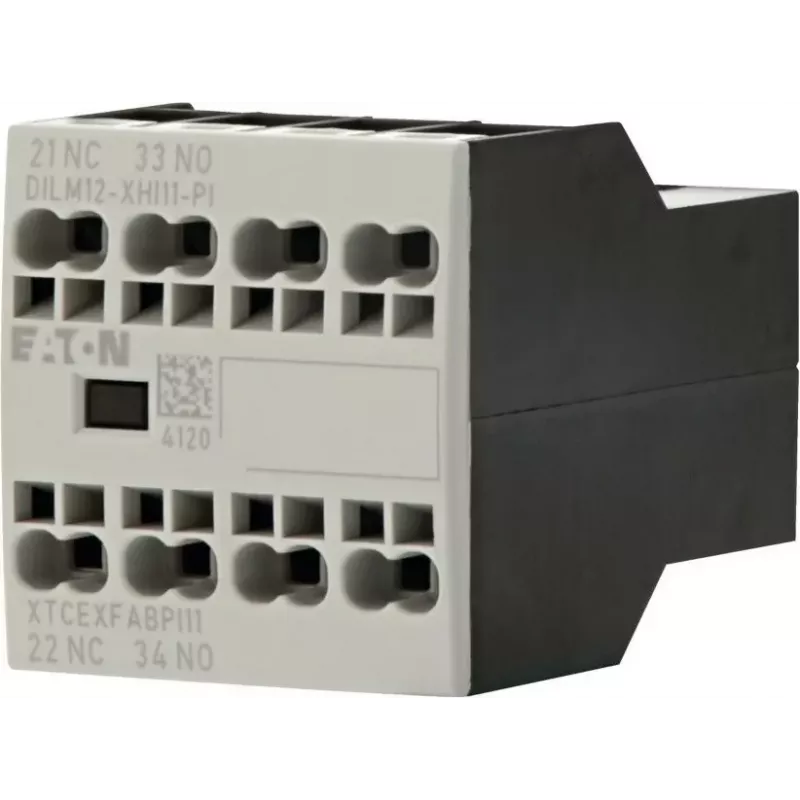

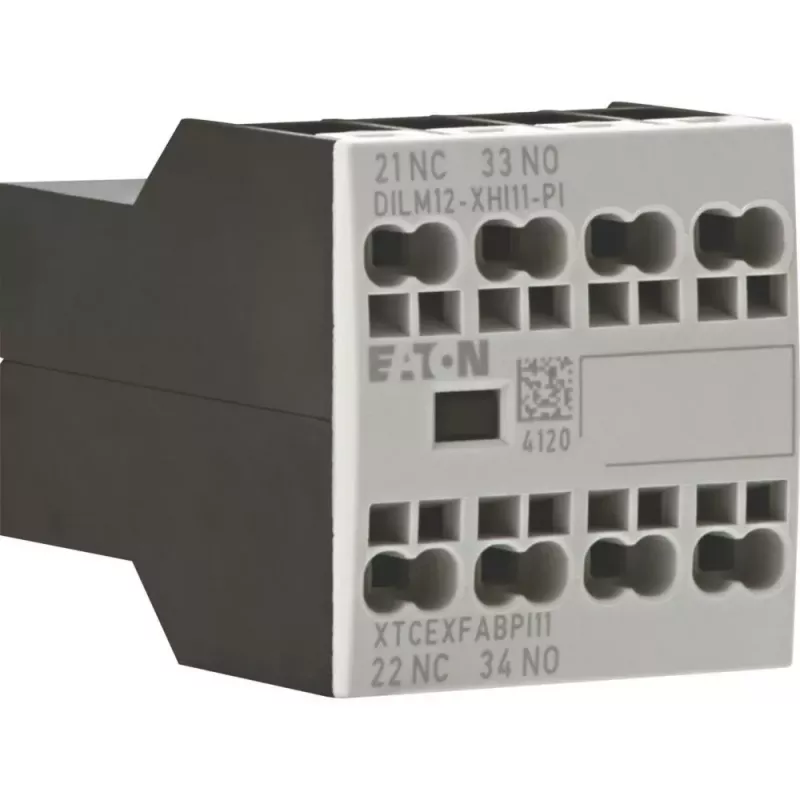

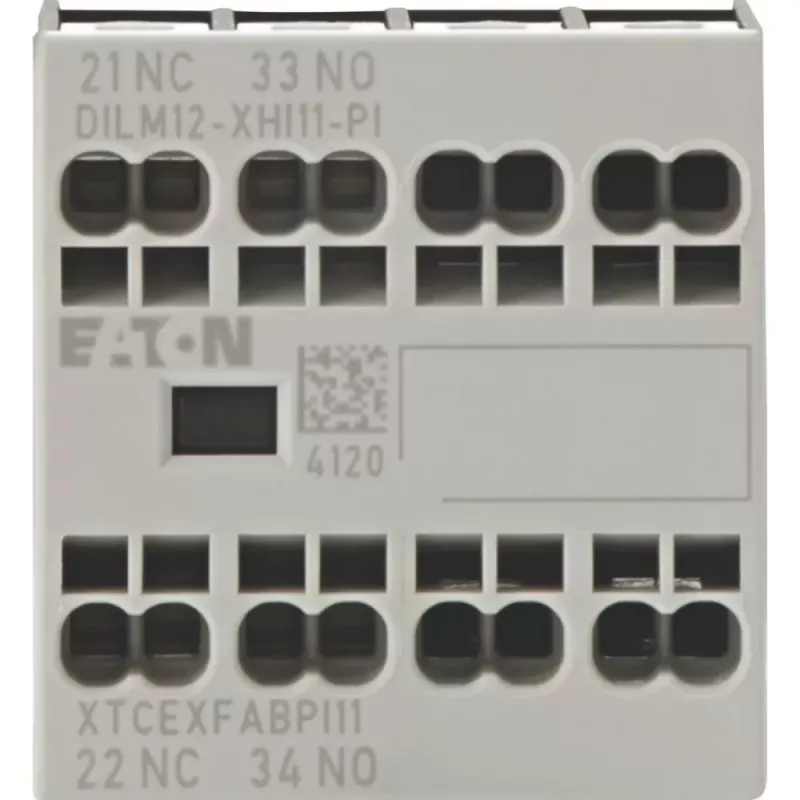

Eaton DILM12-XHI11 Hilfskontaktblock, 1NO+1NC, Frontmontage, Schraubklemmen 199456

Schütze benötigen oft zusätzliche Hilfskontakte für Steuersignale, Verriegelungen oder Statusrückmeldungen. Der Eaton DILM12-XHI11 Hilfskontaktblock fügt kompatiblen Schützen der DILM-Serie einen Schließer und einen Öffner hinzu und erweitert so die Steuerungsmöglichkeiten, ohne das Hauptgerät auszutauschen.

Für wen ist es geeignet

Schaltschrankbauer, Maschinenbauer und Wartungstechniker, die Eaton DILM-Schütze verwenden und zusätzliche Hilfskontakte für Steuerkreise benötigen. Es eignet sich für Anwendungen, bei denen ein zuverlässiger, frontmontierbarer Kontaktblock für eine schnelle Installation ohne Werkzeug benötigt wird.

Hauptmerkmale

• 1 Schließer (NO) und 1 Öffner (NC)
• Frontmontage für einfache Installation an Eaton DILM7 bis DILM38 Schützen
• Schraubklemmen für sichere Verdrahtung
• Bemessungsbetriebsstrom: 4 A bei AC-15, 230 V; 1 A bei DC-13, 24 V
• Bemessungsisolationsspannung: 690 V
• Schutzart: IP20
• Betriebstemperaturbereich: -25 bis +60 °C
• Mechanische Lebensdauer: >10 Millionen Schaltspiele

Spezifikationen

• Kontaktbestückung: 1 NO + 1 NC
• Montageart: Frontmontage
• Kompatibilität: Eaton DILM7 bis DILM38 Schütze
• Anschlussart: Schraubklemmen
• Bemessungsbetriebsstrom (AC-15, 230 V): 4 A
• Bemessungsbetriebsstrom (DC-13, 24 V): 1 A
• Bemessungsisolationsspannung (Ui): 690 V
• Bemessungsstoßspannungsfestigkeit (Uimp): 6 kV
• Schutzart: IP20
• Betriebstemperaturbereich: -25 bis +60 °C
• Normen: IEC/EN 60947-5-1
• Anschlusskapazität (eindrähtig/feindrähtig): 1 x (0,75 - 2,5) mm², 2 x (0,75 - 2,5) mm²
• Kurzschlussschutz: Sicherung gG/gL, 6 A
• Elektrische Lebensdauer (AC-15): >1,5 Millionen Schaltspiele
• Mechanische Lebensdauer: >10 Millionen Schaltspiele
• Polzahl: 2-polig
• Produktserie: DILM
• Funktion: Hilfskontaktblock

Tipps

Überprüfen Sie vor der Bestellung das Schützmodell, um die Kompatibilität sicherzustellen. Der Block wird ohne Werkzeug an der Frontseite des Schützes montiert, was die Installation und Nachrüstung vereinfacht. Verwenden Sie die angegebene Absicherung, um die Kontakte zu schützen.
