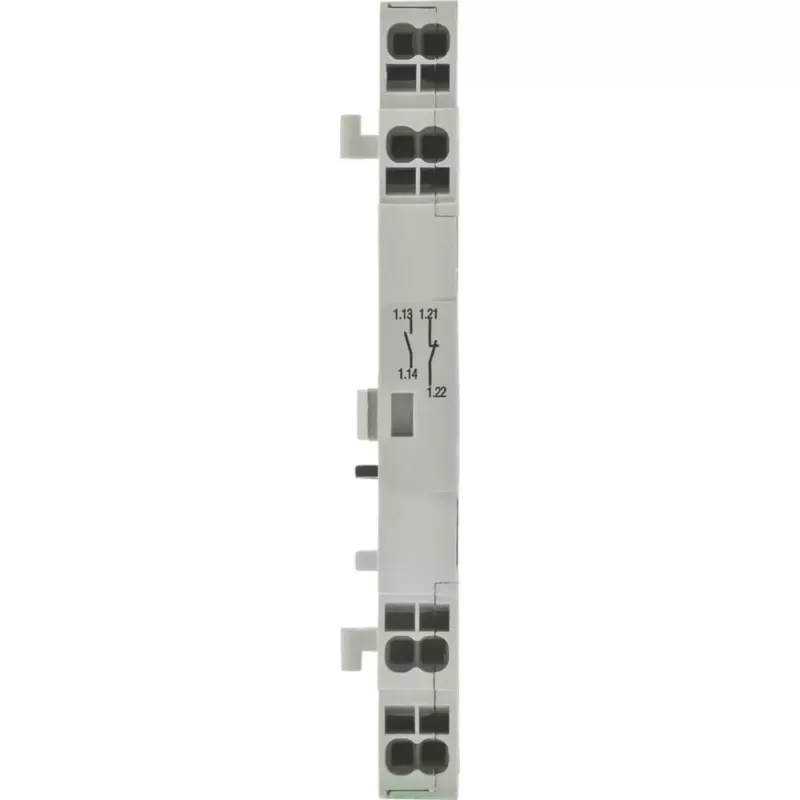

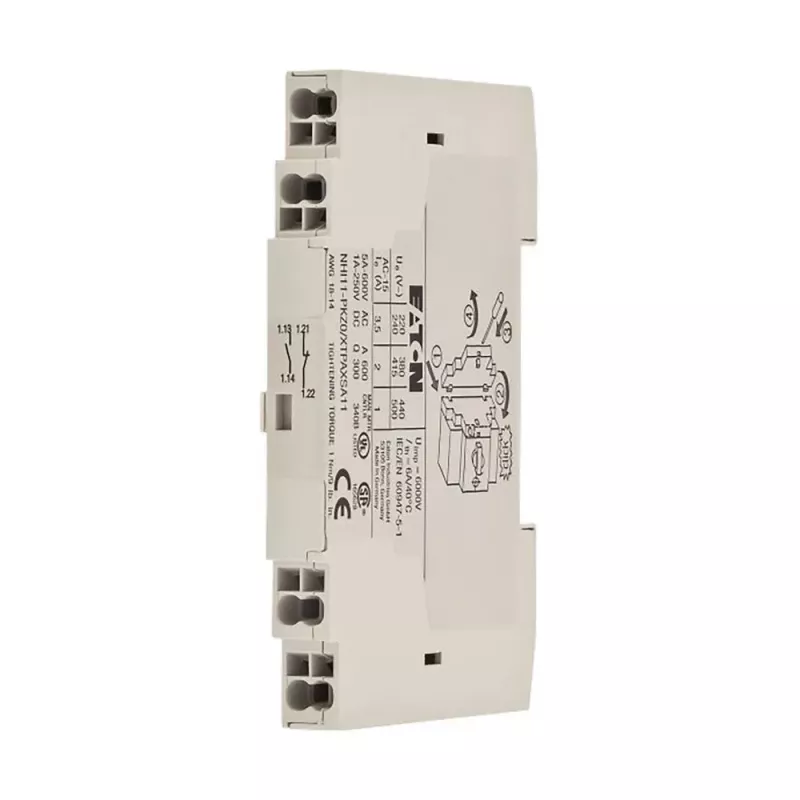

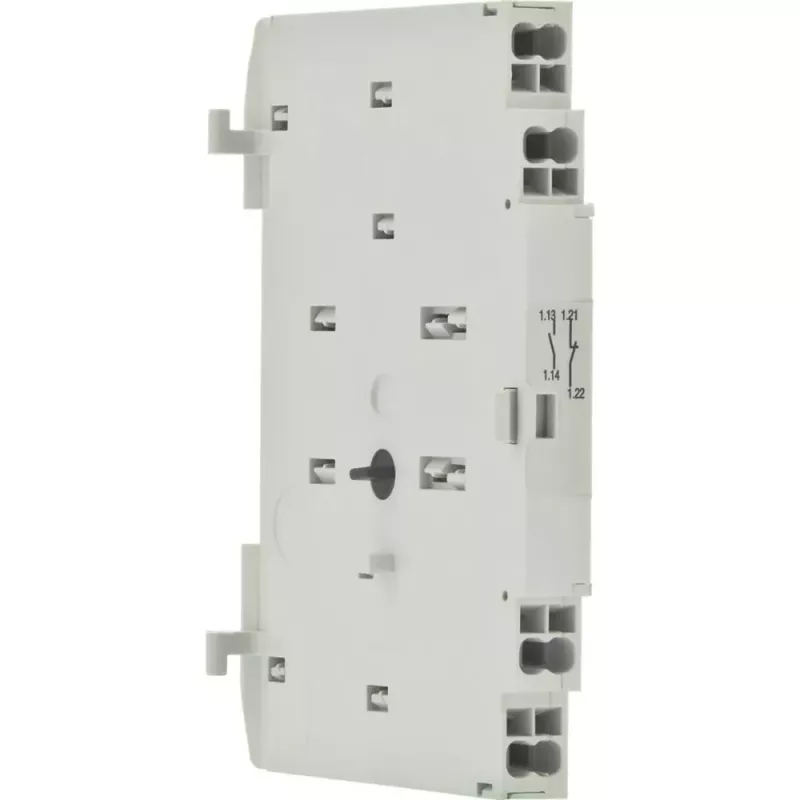

Eaton NHI11-PKZ0-PI Hilfskontakt 1NO+1NC für PKZ0 199328

Der Eaton NHI11-PKZ0-PI ist ein seitlich montierbares Hilfskontaktmodul für PKZ0 Motorschutzschalter. Er bietet einen Schließer (NO) und einen Öffner (NC) und ermöglicht eine zuverlässige Statusmeldung und Steuerungsintegration in Motorstarter-Anwendungen.

Vorteile

Die direkte Seitenmontage an PKZ0-Schutzschaltern ohne Werkzeug vereinfacht die Installation. Schraubklemmen nehmen starre, mehrdrähtige und flexible Leiter mit Aderendhülsen bis 2,5 mm² auf und gewährleisten sichere Verbindungen. Das kompakte Design behält die Grundfläche des Schutzschalters bei und fügt gleichzeitig Signalisierungsfunktionen hinzu.

Geeignet für

• Statusanzeige von PKZ0 Motorschutzschaltern
• Steuerstromkreis-Verriegelungen in Motorstartern
• Fernsignalisierung der Schutzschalterposition

Wichtige technische Daten

• Kontaktbestückung: 1 NO + 1 NC
• Bemessungsbetriebsstrom: 2 A bei AC-15 230 V, 1 A bei AC-15 400 V, 1 A bei DC-13 24 V
• Bemessungsisolationsspannung: 690 V (IEC/EN), 600 V (UL/CSA)
• Bemessungsstoßspannungsfestigkeit: 6 kV
• Anschlussquerschnitt: 0,75–2,5 mm² starr/mehrdrähtig oder flexibel mit Aderendhülse
• Anzugsdrehmoment: 0,8–1,2 Nm
• Schutzart: IP20 Klemmen, IP40 Front

Empfehlungen

Für eine zuverlässige Signalisierung des PKZ0-Schutzschalterstatus montieren Sie den NHI11-PKZ0-PI auf der linken oder rechten Seite. Verwenden Sie ein geeignetes Schraubendrehmoment, um vibrationsfeste Verbindungen sicherzustellen.
