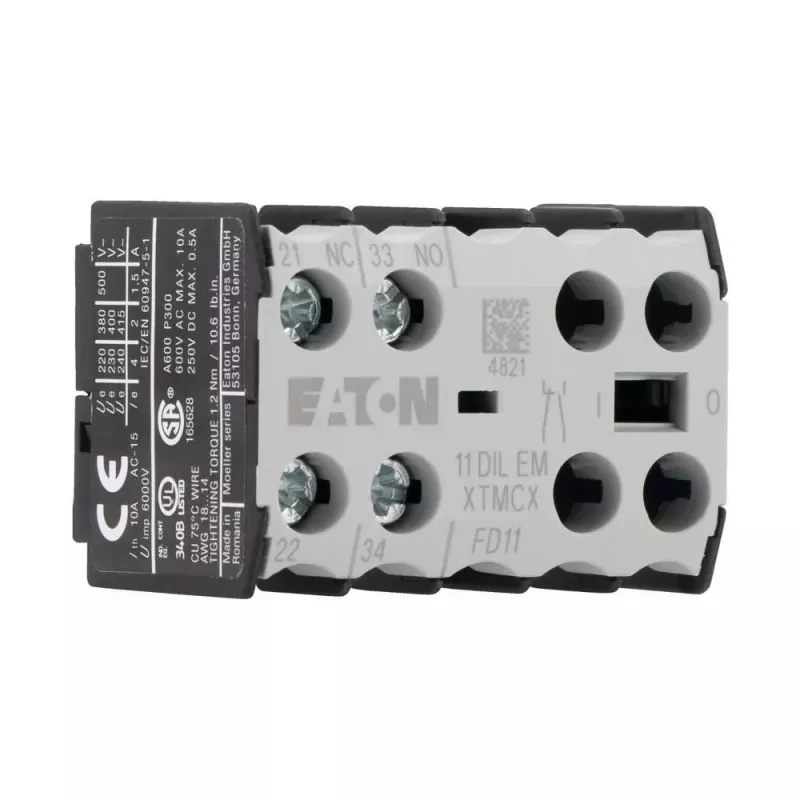

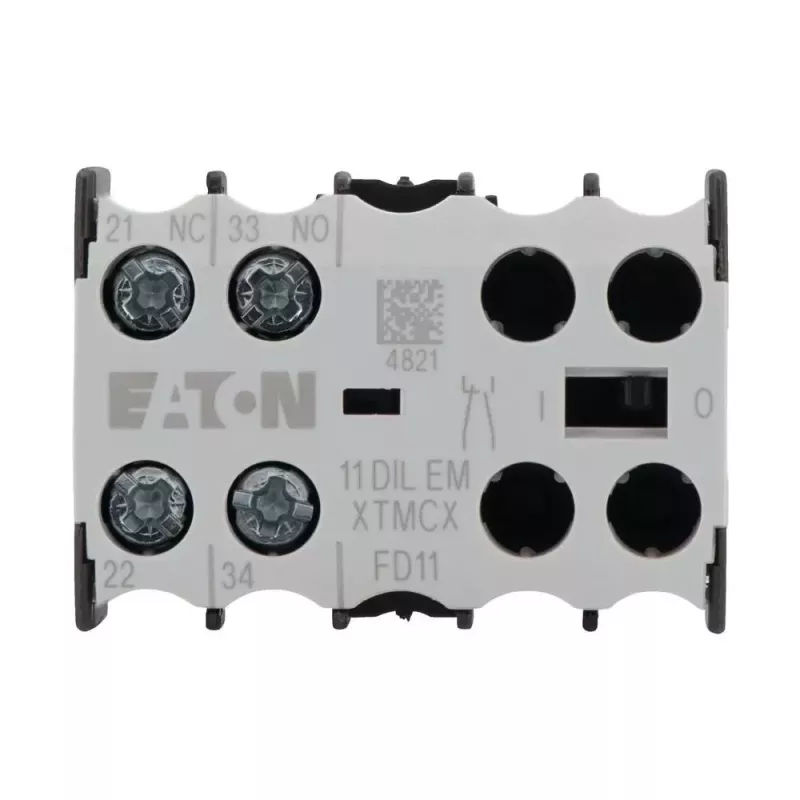

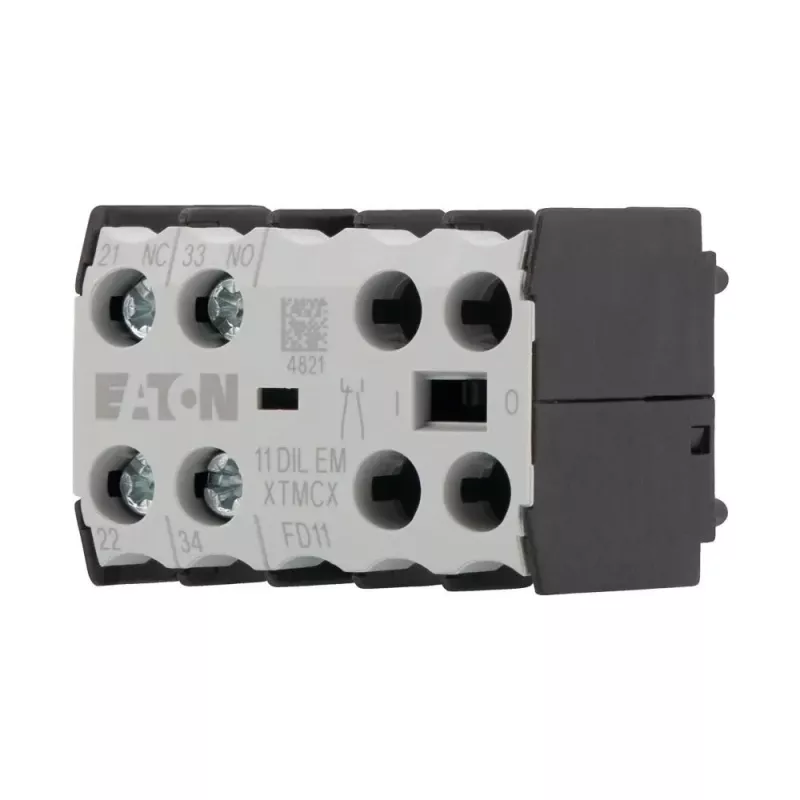

Eaton Hilfskontaktblock 1NO+1NC 11DILEM 2-polig zwangsgeführte Kontakte 010080

Industrielle Schaltschränke erfordern oft eine zuverlässige Statusrückmeldung von Schützen, um einen sicheren Betrieb und Verriegelungen zu gewährleisten. Der Eaton 010080 Hilfskontaktblock wurde genau dafür entwickelt: Er wird direkt an der Front von Eaton DILEM Mini-Schützen montiert und bietet einen Schließer (NO) und einen Öffner (NC). Dank seiner zwangsgeführten (mechanisch gekoppelten) Kontakte liefert er zuverlässige Signalintegrität für Steuerkreise, auch in anspruchsvollen Umgebungen. Dies macht ihn zu einer vertrauenswürdigen Wahl für Maschinen- und Schaltschrankbauer, die Schützzustände in Übereinstimmung mit Sicherheitsstandards überwachen müssen.

Wichtige Spezifikationen

• Kontaktbestückung: 1 NO + 1 NC (2-polig)
• Zwangsgeführte Kontakte (mechanisch gekoppelt) nach IEC/EN 60947-5-1
• Bemessungsbetriebsstrom: 4 A bei AC-15 230 V, 3 A bei AC-15 400 V, 2,5 A bei DC-13 24 V
• Bemessungsisolationsspannung: 690 V AC; Stoßspannungsfestigkeit: 6 kV
• Schutzart: IP20 (Klemmen)
• Klemmenart: Schraubklemmen, Leiterquerschnitt 0,75–2,5 mm² (starr oder flexibel)
• Umgebungstemperatur im Betrieb: -25 °C bis +60 °C; Lagerung: -40 °C bis +80 °C
• Kompatibel mit Eaton DILEM Mini-Schützen (Frontmontage)

Warum dieses Produkt wählen

Dieser Hilfskontaktblock zeichnet sich durch seine zwangsgeführten Kontakte aus, die garantieren, dass NO- und NC-Kontakte nicht gleichzeitig geschlossen werden können. Diese Eigenschaft ist wesentlich für sicherheitsrelevante Steuerkreise und bietet eine klare und zuverlässige Statusanzeige. Sein kompaktes Design integriert sich nahtlos in DILEM-Schütze ohne zusätzlichen Verdrahtungsaufwand. Gebaut nach internationalen Standards gewährleistet er langfristige Leistung und Konformität in industriellen Anwendungen.

Ideale Anwendungsfälle

• Überwachung des Schützzustands in Motorsteuerkreisen
• Verriegelung und Signalisierung in Sicherheitskreisen
• Erweiterung der Steuerfunktionalität in kompakten Schaltschränken
• Nachrüstung bestehender DILEM-Schütze mit zusätzlichen Hilfskontakten

Gut zu wissen

Der Eaton 010080 ist Teil der DILEM-XHI-Serie und für die Frontmontage konzipiert, was eine schnelle Installation ohne Werkzeuge ermöglicht. Er ist für den Einsatz bei Umgebungstemperaturen bis 60 °C ausgelegt und eignet sich somit für eine Vielzahl industrieller Umgebungen. Überprüfen Sie stets die Kompatibilität mit Ihrem spezifischen Schützmodell und beachten Sie die örtlichen elektrischen Vorschriften bei der Installation.
