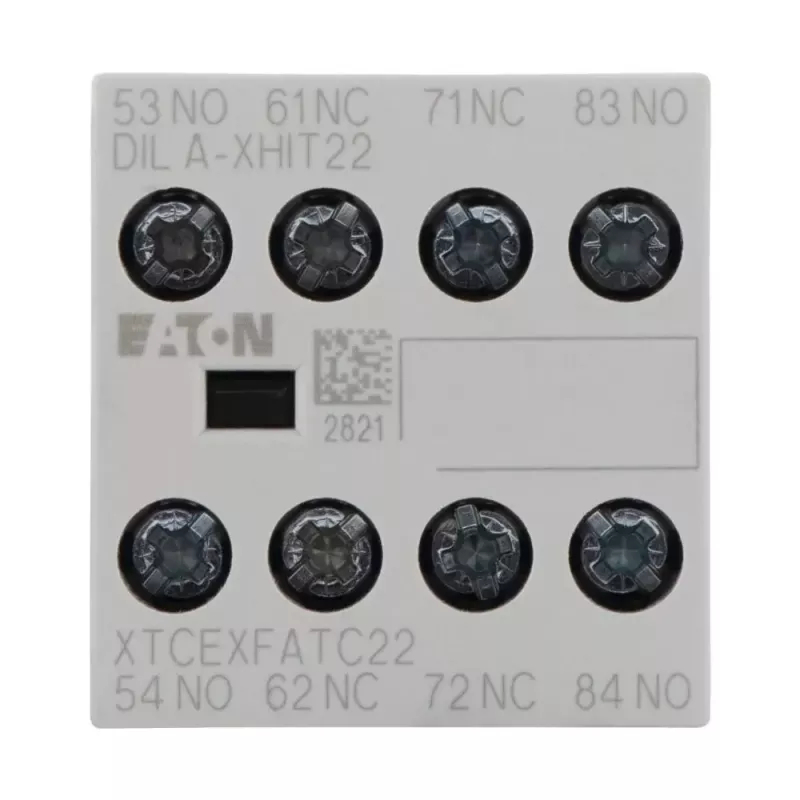

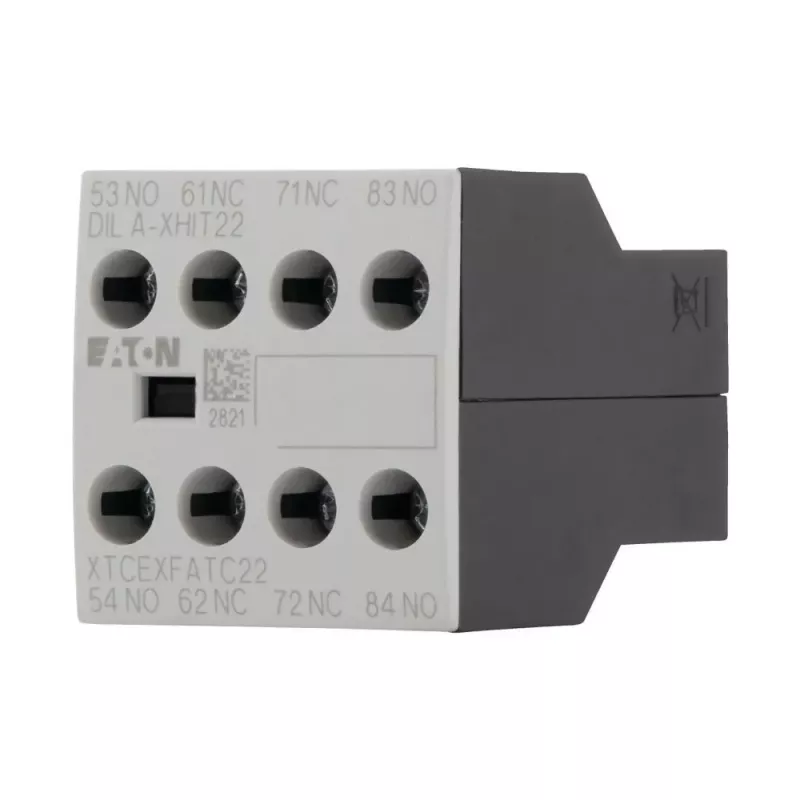

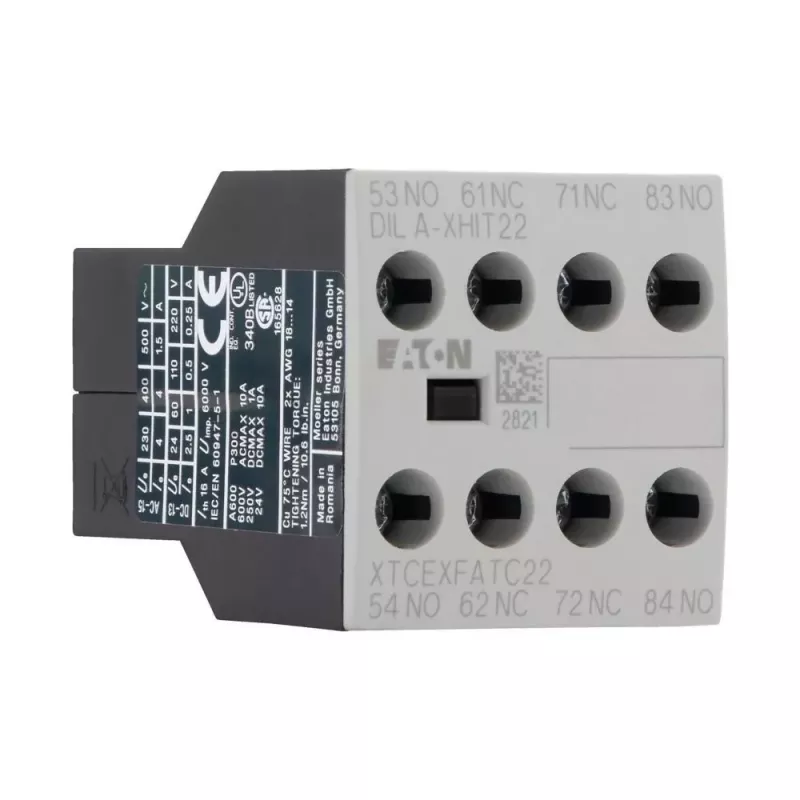

Eaton DILA-XHIT22 Hilfskontaktblock, 2NO+2NC, Frontmontage, Schraubklemmen, Schwarz/Weiß 101044

Der Hilfskontaktblock Eaton DILA-XHIT22 zeichnet sich durch seine 2 Schließer- und 2 Öffnerkontakte in einer einzigen kompakten Einheit aus, was eine flexible Steuerung und Signalisierung direkt am Schütz ermöglicht. Die Frontmontage und die Schraubklemmen vereinfachen die Installation und Verdrahtung in industriellen Schaltschränken.

Highlights

• Kontaktbestückung: 2 NO + 2 NC
• Frontmontage für einfachen Zugang
• Schraubklemmen für sichere Verbindungen
• Kompatibel mit Eaton DILM Schützen, DILMP Motorschutzschaltern und DILMF Schützen
• Betriebstemperaturbereich: -25 bis 60 °C

Im täglichen Einsatz

Der DILA-XHIT22 ist für das zuverlässige Schalten von Hilfsstromkreisen in Motorsteuerungsanwendungen konzipiert. Seine kompakten Abmessungen (45 mm x 125 mm x 68 mm) und die Farbgebung Schwarz/Weiß fügen sich nahtlos in Standard-Eaton-Steuerungskomponenten ein. Der Block ist für eine Isolationsspannung bis 690 V und eine Stoßspannungsfestigkeit von 6 kV ausgelegt, was einen sicheren Betrieb in industriellen Umgebungen gewährleistet.

Technische Daten

• Produkttyp: Hilfskontaktblock
• Kontaktbestückung: 2 Schließer (NO) + 2 Öffner (NC)
• Montageart: Frontmontage
• Anschlussart: Schraubklemmen
• Kompatibilität: Eaton DILM Schütze, DILMP Motorschutzschalter, DILMF Schütze
• Bemessungsisolationsspannung (Ui): 690 V
• Bemessungsstoßspannungsfestigkeit (Uimp): 6 kV
• Bemessungsbetriebsstrom (AC-15, 230 V): 6 A
• Bemessungsbetriebsstrom (DC-13, 24 V): 3 A
• Betriebstemperaturbereich: -25 bis 60 °C
• Lagertemperaturbereich: -40 bis 80 °C
• Schutzart (Front): IP40
• Schutzart (Klemmen): IP20
• Farbe: Schwarz / Weiß
• Klemmenkapazität (eindrähtig): 1 x (0,75 - 2,5) mm² / 2 x (0,75 - 2,5) mm²
• Klemmenkapazität (feindrähtig): 1 x (0,75 - 2,5) mm² / 2 x (0,75 - 2,5) mm²
• Mechanische Lebensdauer: > 10 Millionen Schaltspiele
• Verschmutzungsgrad: 3

Abschließende Anmerkung

Für zuverlässiges Hilfsschalten in Eaton-Motorsteuerungssystemen bietet der DILA-XHIT22 bewährte Leistung und einfache Integration.
