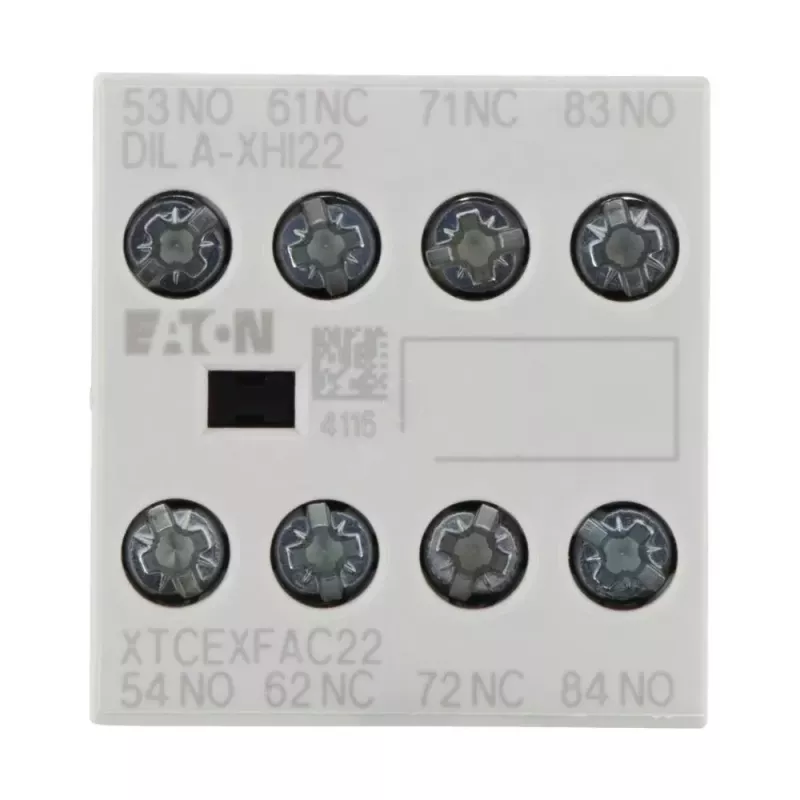

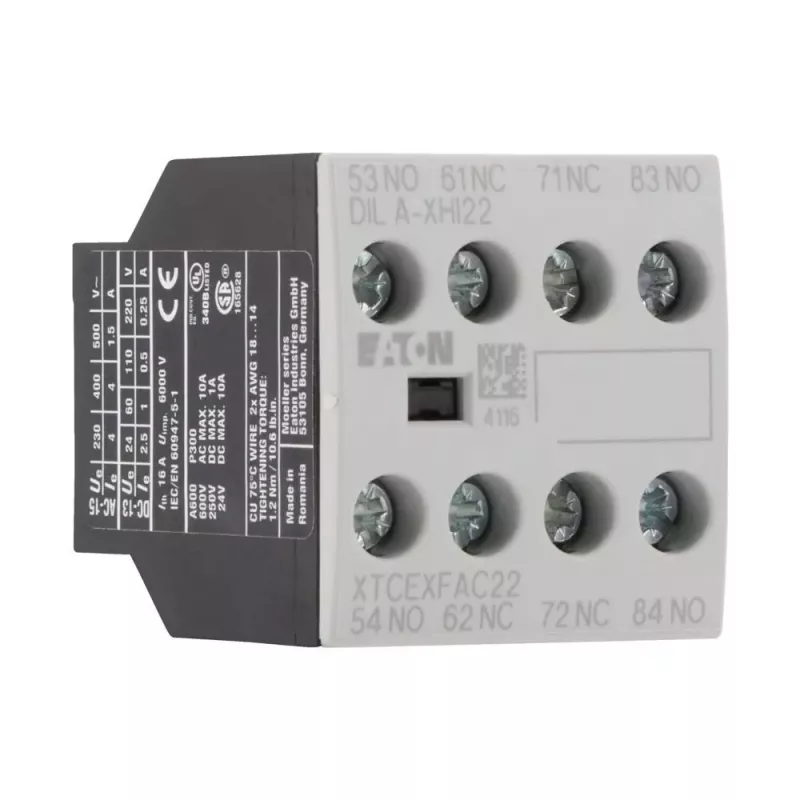

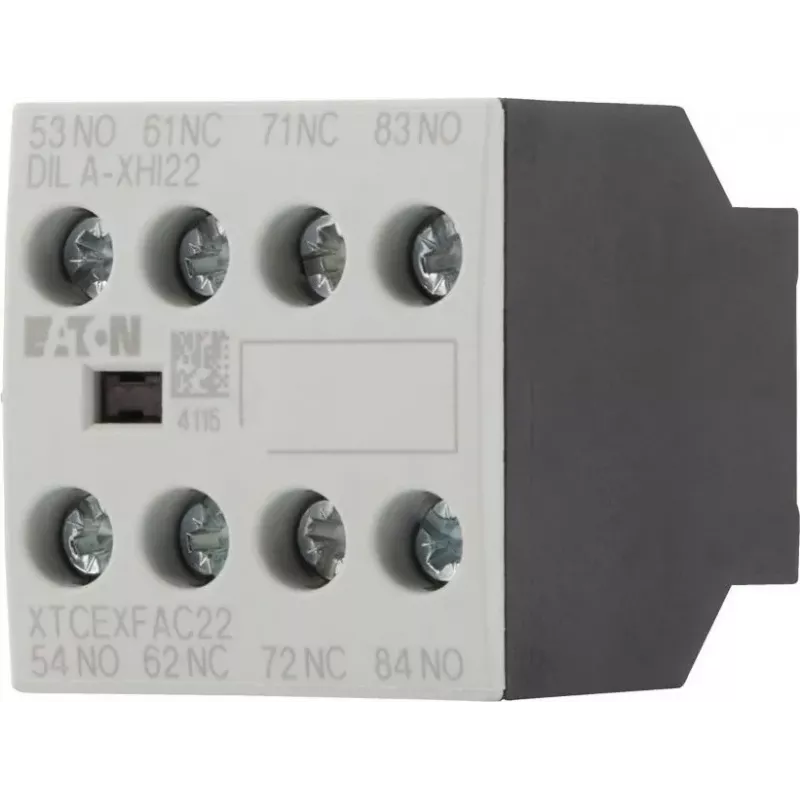

Eaton DILA-XHI22 Hilfskontaktblock 2NO+2NC Frontmontage 276426

Hilfskontaktblock für Eaton DILM-Schütze, mit 2 Schließern und 2 Öffnern. Die Frontmontage ermöglicht eine schnelle Installation ohne Werkzeug. Ausgelegt für 4 A bei 230 V AC-15, mit Schraubklemmen für Leiter bis 2 x 2,5 mm².

Vorteile

Vier Kontakte in einem kompakten Modul erweitern die Steuerungs- und Signalisierungsmöglichkeiten. Die Frontmontage vereinfacht Installation und Wartung. Schraubklemmen gewährleisten sichere, vibrationsfeste Verbindungen. Der weite Betriebstemperaturbereich von -25 bis +60 °C eignet sich für anspruchsvolle industrielle Umgebungen.

Geeignet für

• Eaton DILM7 bis DILM38 Schütze
• Steuerkreise, die Hilfssignalisierung erfordern
• Industrielle Automatisierung und Motorsteuerungsanwendungen

Technische Daten

• Kontaktbestückung: 2 NO + 2 NC
• Montageart: Frontmontage
• Bemessungsbetriebsstrom: 4 A (AC-15, 230 V), 3 A (AC-15, 400 V), 1 A (DC-13, 24 V)
• Bemessungsisolationsspannung: 690 V AC
• Bemessungsstoßspannungsfestigkeit: 6 kV
• Anschlussart: Schraubklemmen
• Schutzart: IP20
• Betriebstemperatur: -25 bis +60 °C
• Normenkonformität: IEC/EN 60947-5-1
• Max. Anschlussquerschnitt: 2 x 2,5 mm²
• Anzugsdrehmoment: 0,8 Nm
• Mechanische Lebensdauer: 10 Millionen Schaltspiele

Empfehlungen

Überprüfen Sie die Kompatibilität mit dem Schütz vor der Bestellung. Verwenden Sie einen geeigneten Schraubendreher für das Anzugsdrehmoment der Klemmen. Befolgen Sie die Installationsrichtlinien für einen sicheren Betrieb.
