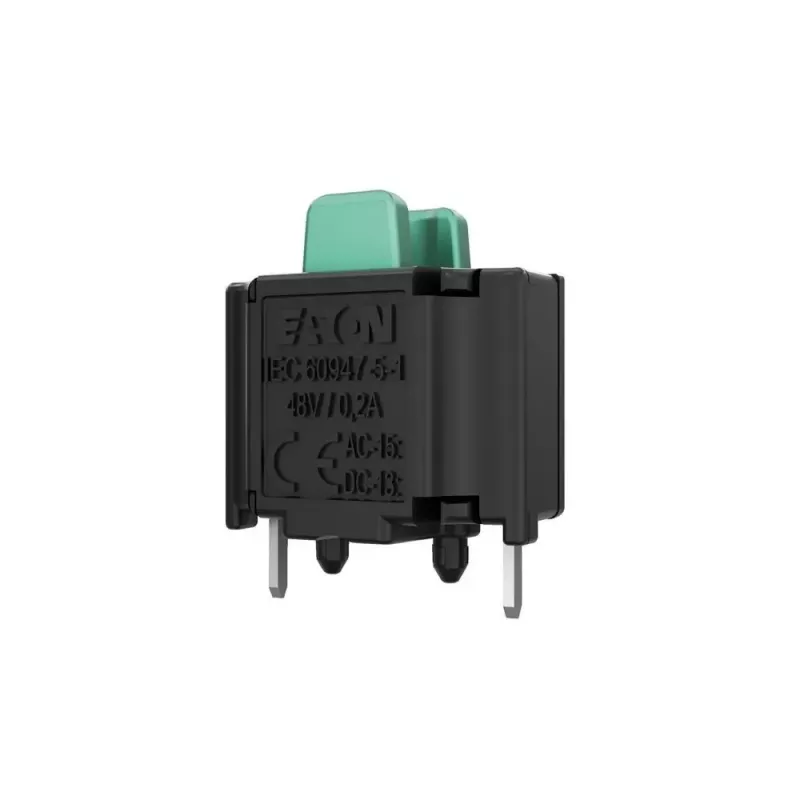

Eaton M22-KP10 Hilfskontakt, 1 Wechsler, Frontmontage, Schraubklemmen EP-401607

Schaltschrankbauer und Maschinenbediener verwenden den Eaton M22-KP10 Hilfskontakt, um eine Wechselschaltfunktion zu M22-Drucktastern und -Wahlschaltern hinzuzufügen. Er wird direkt auf der Vorderseite des Steuergeräts montiert und bietet einen zuverlässigen Signalkontakt für Steuerkreise.

Wichtige Spezifikationen

• Kontaktbestückung: 1 Wechsler (1 C/O, SPDT)
• Montageart: Frontmontage
• Anschlussart: Schraubklemmen
• Bemessungsisolationsspannung (Ui): 500 V AC
• Bemessungsstoßspannung (Uimp): 6 kV
• Bemessungsbetriebsstrom (AC-15, 230V): 6 A
• Bemessungsbetriebsstrom (DC-13, 220V): 1 A
• Betriebstemperaturbereich: -25 bis +70 °C
• Lagertemperaturbereich: -40 bis +80 °C
• Schutzart (Klemmen): IP20
• Anschlusskapazität: 1 x (0,5 - 2,5 mm²) oder 2 x (0,5 - 1,5 mm²)
• Anzugsdrehmoment: 0,8 Nm
• Mechanische Lebensdauer: > 5 Millionen Schaltspiele
• Elektrische Lebensdauer (AC-15, 230V, 6A): > 0,5 Millionen Schaltspiele

Warum dieses Produkt wählen

Der M22-KP10 integriert sich nahtlos in die modulare M22-Reihe von Eaton und bietet eine kompakte und langlebige Lösung für Hilfsschaltfunktionen. Seine Schraubklemmen gewährleisten eine sichere Verdrahtung, und die hohe mechanische Lebensdauer unterstützt den langfristigen Einsatz in anspruchsvollen industriellen Umgebungen.

Ideale Anwendungsfälle

• Hinzufügen von Hilfskontakten zu Drucktastern und Wahlschaltern in Schaltschränken
• Signal- und Verriegelungsschaltkreise im Maschinenbau
• Nachrüsten bestehender M22-Installationen mit zusätzlichen Kontaktfunktionen

Gut zu wissen

Der Kontaktblock ist für die Frontmontage auf kompatible Eaton M22 Betätiger ausgelegt. Er entspricht den Normen IEC/EN 60947-5-1 und VDE 0660.
