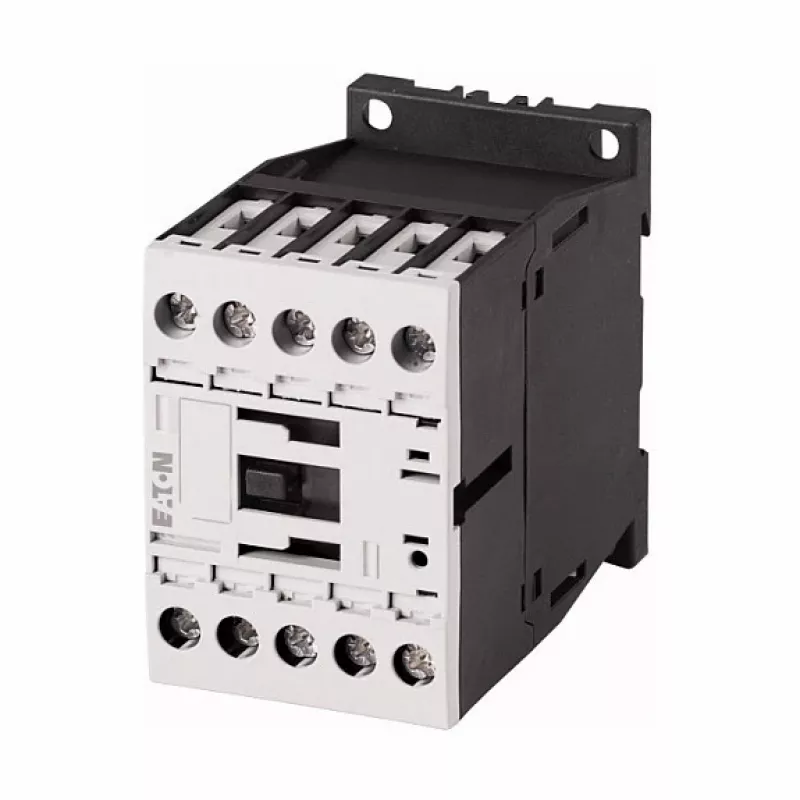

Eaton DILA-40 Hilfsschütz, 24 V DC, 4 NO, Schraubanschlüsse

Das Eaton DILA-40 Hilfsschütz bietet vier Schließer in kompakter, platzsparender Bauweise. Ausgelegt für 24 V DC Steuersignale, gewährleistet dieses Schütz präzises und zuverlässiges Schalten für anspruchsvolle industrielle Anwendungen. Die Schraubanschlüsse vereinfachen die Installation und sorgen für eine stabile Verbindung im Schaltschrank.

Vorteile

Mit vier Schließern kann das DILA-40 ein Steuersignal auf vier getrennte Stromkreise vervielfachen, wodurch mehrere Relais überflüssig werden. Die spannungsarme DC-Spule verbraucht im Haltebetrieb nur 2,5 W und reduziert so Wärmeentwicklung und Energiekosten. Das Schütz ist auf eine lange Lebensdauer ausgelegt, mit einer mechanischen Haltbarkeit von 10 Millionen Schaltspielen und einer elektrischen Haltbarkeit von 1 Million Zyklen unter AC-15-Last. Der IP20-Klemmen-Schutz verhindert versehentliches Berühren.

Geeignet für

• Industrielle Automatisierungssysteme, die mehrere Verriegelungs- und Signalkontakte erfordern
• Schalten von Hilfsstromkreisen in Motorsteuerzentralen und Schaltanlagen
• Erweiterung der Ausgangsmöglichkeiten von SPS, Zeitrelais und Sensoren
• Steuerung größerer Schütze und Schützkombinationen

Technische Daten

• Produkttyp: Hilfsschütz
• Steuerspannung: 24 V DC
• Anzahl der Kontakte: 4 NO / 0 NC
• Bemessungsbetriebsstrom: 22 A (AC-1, 400 V), 4 A (AC-15, 230 V), 1 A (DC-13, 24 V)
• Bemessungsisolationsspannung: 690 V
• Bemessungsstoßspannungsfestigkeit: 6 kV
• Anschlussart: Schraubanschlüsse
• Befestigungsart: Hutschiene oder Schraubbefestigung
• Schutzart: IP20 (Klemmen)
• Umgebungstemperatur im Betrieb: -25 bis +60 °C
• Normen: IEC/EN 60947-5-1

Empfehlungen

Prüfen Sie vor der Verdrahtung die Lastseite und die Spulenspannung. Bei Gleichstromlasten darf 1 A bei 24 V nicht überschritten werden, um ein zuverlässiges Schalten zu gewährleisten. Verwenden Sie Überspannungsschutzgeräte an der Spule, um das Schütz vor Spannungsspitzen zu schützen. Montieren Sie das Gerät stets auf einer geeigneten Hutschiene oder Montageplatte und sorgen Sie für ausreichende Belüftung um das Schütz.
