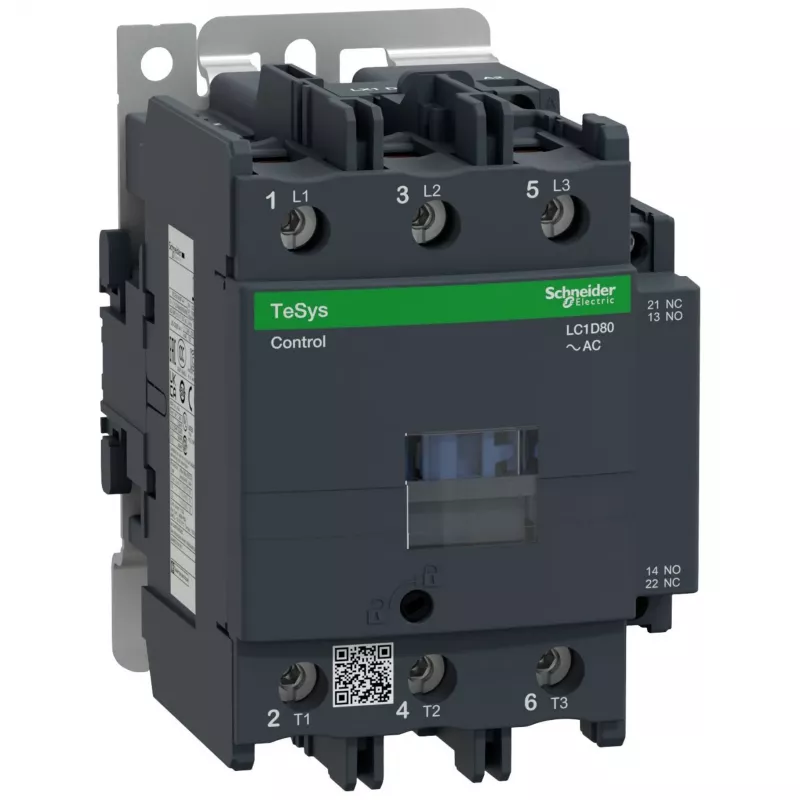

APC Schneider Electric LC1D80P7 TeSys D Schütz, 3-polig, 80 A, 230 V AC Spule, 1 NO + 1 NC Hilfskontakte

Das APC Schneider Electric LC1D80P7 ist ein leistungsstarkes Schütz aus der TeSys D-Serie, ausgelegt für zuverlässige Motorsteuerung und Schaltanwendungen. Mit einem Bemessungsbetriebsstrom von 80 A in der Kategorie AC-3 und einer Spulenspannung von 230 V AC ist dieses 3-polige Schütz ideal für industrielle Umgebungen. Es verfügt über einen Schließer und einen Öffner als Hilfskontakte, was Flexibilität für Steuerstromkreise bietet.

Vorteile

Robuste Konstruktion gewährleistet eine hohe elektrische und mechanische Lebensdauer (1,2 Millionen Schaltspiele elektrisch, 8 Millionen Schaltspiele mechanisch). Kompaktes Design ermöglicht Montage auf DIN-Schiene oder Montageplatte. Erfüllt internationale Normen IEC 60947-4-1, UL und CSA.

Geeignet für

• Motorstart und -schaltung in AC-3-Anwendungen bis 37 kW bei 400 V
• Schalten von ohmschen und induktiven Lasten in AC-1-Anwendungen bis 120 A
• Industrielle Automatisierungs- und Schaltschränke

Wichtige technische Daten

• Produkttyp: Schütz
• Serie: TeSys D
• Polzahl: 3
• Bemessungsbetriebsstrom (AC-3): 80 A bei ≤60 °C, ≤440 V
• Bemessungsbetriebsstrom (AC-1): 120 A bei ≤60 °C, ≤690 V
• Spulenspannung: 230 V AC 50/60 Hz
• Hilfskontakte: 1 NO + 1 NC
• Motorleistung (AC-3, 400 V): 37 kW
• Montageart: DIN-Schiene / Montageplatte
• Bemessungsisolationsspannung (Ui): 690 V
• Bemessungsstoßspannungsfestigkeit (Uimp): 8 kV
• Elektrische Lebensdauer (AC-3): 1,2 Millionen Schaltspiele
• Mechanische Lebensdauer: 8 Millionen Schaltspiele
• Betriebstemperatur: -5 bis 60 °C
• Schutzart: IP20 (Frontseite)
• Normen: IEC 60947-4-1, UL, CSA
• Anschlussart Hauptstromkreis: Schraubklemme (10-50 mm²)
• Anschlussart Steuerstromkreis: Schraubklemme (1-4 mm²)

Empfehlungen

Für eine optimale Leistung sorgen Sie für eine ordnungsgemäße Montage und Verdrahtung gemäß den Anweisungen des Herstellers. Verwenden Sie geeignete Kabelquerschnitte und Drehmomenteinstellungen für die Schraubklemmen.
