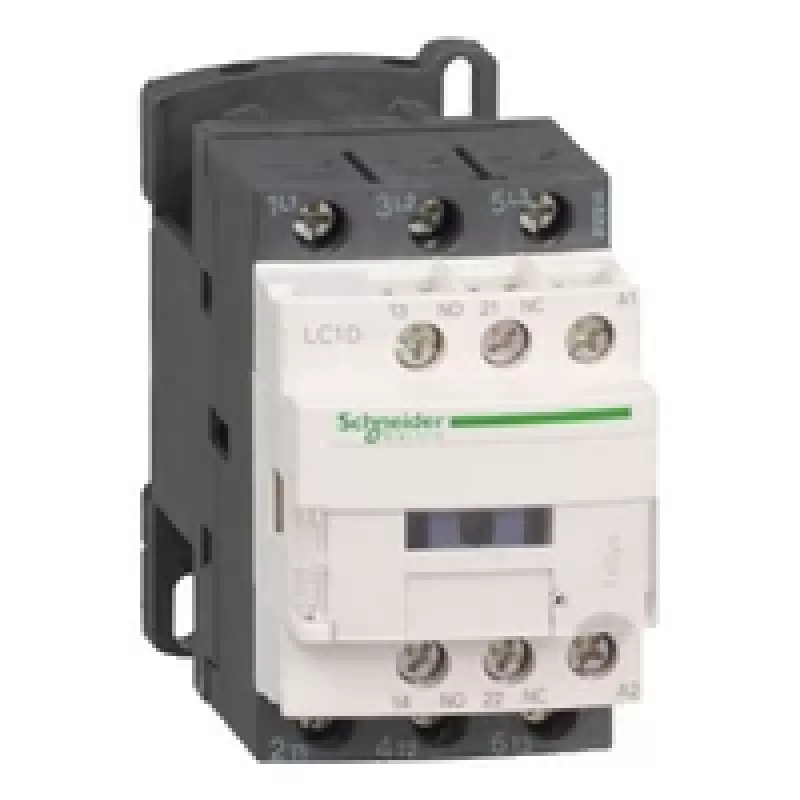

APC Schneider Electric LC1D09B7 TeSys D Schütz 3P 9A 24V AC 1NO+1NC

Das APC Schneider Electric LC1D09B7 ist ein leistungsstarkes Schütz der TeSys D-Serie, ausgelegt für zuverlässige Motorsteuerung und Schaltanwendungen. Mit einem kompakten 3-poligen Design und einem Bemessungsbetriebsstrom von 9 A in der Kategorie AC-3 ist dieses Schütz ideal zur Steuerung von Motoren bis zu 4 kW bei 400 V. Es arbeitet mit einer Steuerspannung von 24 V AC und verfügt über eingebaute Hilfskontakte (1 NO + 1 NC) für zusätzliche Flexibilität.

Vorteile

Dieses Schütz bietet außergewöhnliche Haltbarkeit mit 15 Millionen mechanischen Schaltspielen und 2 Millionen elektrischen Schaltspielen (AC-3), was eine lange Lebensdauer auch in anspruchsvollen Umgebungen gewährleistet. Die Schraubklemmen ermöglichen eine sichere und einfache Verdrahtung, während die Schutzart IP20 auf der Vorderseite vor versehentlichem Berühren schützt. Das Schütz erfüllt internationale Normen wie IEC 60947-4-1, UL 508 und CSA C22.2 No 14, was Qualität und Sicherheit garantiert.

Geeignet für

• Motorstart und -stopp in Industriemaschinen
• Beleuchtungssteuerungssysteme
• Heizungs-, Lüftungs- und Klimaanlagen (HLK)
• Pumpen- und Kompressorsteuerung
• Förderbandsysteme

Wichtige technische Daten

• Produktserie: TeSys D
• Produkttyp: Schütz
• Polzahl: 3P
• Hauptkontaktbestückung: 3 NO
• Bemessungsbetriebsstrom (AC-3): 9 A bei ≤ 440 V AC
• Bemessungsbetriebsstrom (AC-1): 25 A bei ≤ 690 V AC
• Motorleistung (kW bei 400 V): 4 kW
• Steuerspannung: 24 V AC 50/60 Hz
• Hilfskontakte: 1 NO + 1 NC (eingebaut)
• Befestigungsart: Schiene, Platte
• Bemessungsisolationsspannung: 690 V (Hauptstromkreis), 600 V (Steuerstromkreis)
• Bemessungsstoßspannungsfestigkeit: 6 kV
• Elektrische Lebensdauer: 2 Mio. Schaltspiele (AC-3)
• Mechanische Lebensdauer: 15 Mio. Schaltspiele
• Betriebstemperatur: -5 bis 60 °C
• Anschlussart: Schraubklemmen
• Schutzart: IP20 (Vorderseite)
• Normen: IEC 60947-4-1, UL 508, CSA C22.2 No 14
• Spulentechnologie: AC Standard

Empfehlungen

Für eine optimale Leistung stellen Sie sicher, dass die Steuerspannung stabil bei 24 V AC liegt. Verwenden Sie geeignete Kabelquerschnitte und befolgen Sie die örtlichen elektrischen Vorschriften. Dieses Schütz ist für den Einsatz in industriellen Umgebungen mit Umgebungstemperaturen zwischen -5 °C und 60 °C geeignet.
