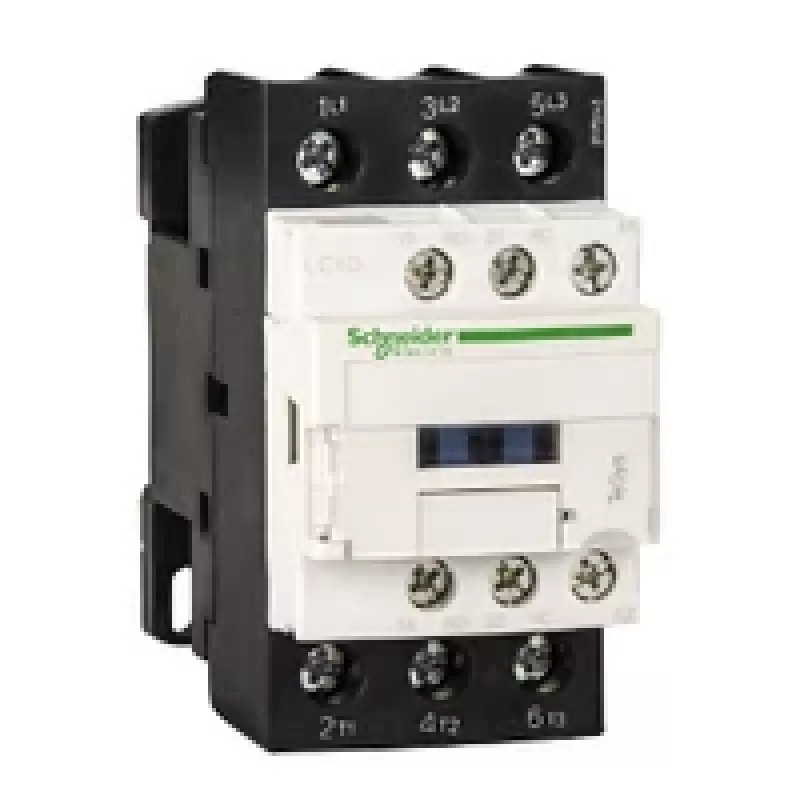

APC TeSys D Schütz 3P 25A AC-3 24V AC 1NO+1NC LC1D25B7

Das APC LC1D25B7 ist ein leistungsstarkes TeSys D Schütz, das für zuverlässige Motorsteuerung und Schaltanwendungen entwickelt wurde. Mit 3 Polen, einem Bemessungsbetriebsstrom von 25 A in AC-3 (bis 440 V) und 40 A in AC-1 (bis 690 V) bewältigt es Motorlasten bis zu 11 kW bei 380-400 V. Die 24 V AC 50/60 Hz Spule gewährleistet einen sicheren und effizienten Betrieb. Ausgestattet mit Schraubklemmen und IP20-Schutz, wird es auf DIN-Schiene oder mit Schrauben montiert. Dieses Schütz verfügt über 1 Schließer und 1 Öffner Hilfskontakt für zusätzliche Flexibilität.

Vorteile

Kompaktes Design spart Platz im Schaltschrank. Hohe elektrische und mechanische Lebensdauer reduziert Wartung. Großer Betriebstemperaturbereich (-5 bis 60 °C) eignet sich für anspruchsvolle Umgebungen. Integrierte Hilfskontakte machen separate Module überflüssig.

Geeignet für

• Motorstart und -stopp in Industriemaschinen
• Schalten von Beleuchtungs- und Heizlasten
• Energieverteilungs- und Steuerschränke
• HLK-Systeme
• Pumpen und Kompressoren

Wichtige Spezifikationen

• Produktserie: TeSys D
• Polzahl: 3P
• Bemessungsbetriebsstrom (AC-3): 25 A bei ≤ 440 V
• Bemessungsbetriebsstrom (AC-1): 40 A bei ≤ 690 V
• Motorleistung (AC-3, 380-400V): 11 kW
• Spulenspannung: 24 V AC 50/60 Hz
• Hilfskontakte: 1 S + 1 Ö
• Befestigungsart: DIN-Schiene oder Schraubbefestigung
• Anschlussart: Schraubklemmen
• Schutzart: IP20 (Frontseite)
• Bemessungsisolationsspannung (Ui): 690 V (IEC 60947-4-1)
• Bemessungsstoßspannungsfestigkeit (Uimp): 6 kV
• Betriebstemperatur: -5 bis 60 °C

Empfehlungen

Für optimale Leistung mit einem geeigneten Überlastrelais verwenden und die korrekten Drehmomenteinstellungen für die Schraubklemmen sicherstellen. Spulenspannung mit Steuerkreis abgleichen.
