APC TeSys D Schütz 3P 18A AC-3 24V DC 1NO+1NC

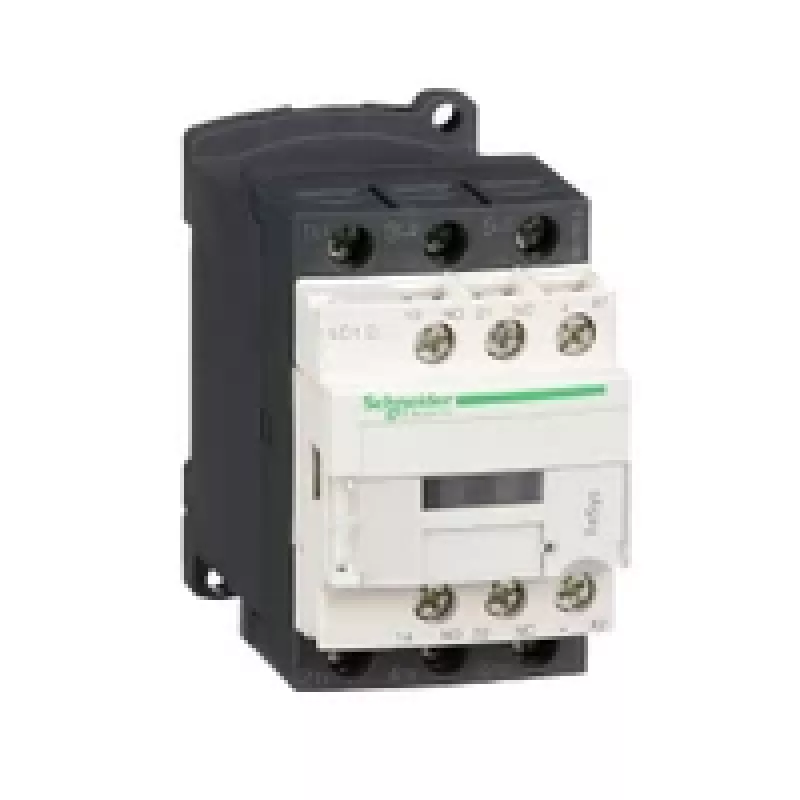

Das APC LC1D18BD ist ein leistungsstarkes Schütz der TeSys D-Serie, ausgelegt für zuverlässige Motorsteuerung und Schaltanwendungen. Mit 3 Polen und einem Bemessungsbetriebsstrom von 18 A in der Kategorie AC-3 (bis 440 V) ist es ideal für die Steuerung von Motoren bis 7,5 kW bei 380-400 V. Der Steuerkreis arbeitet mit 24 V DC, und integrierte Hilfskontakte (1 NO + 1 NC) bieten Flexibilität für Signalisierung und Verriegelung.

Vorteile

Kompaktes Design mit Schraubklemmen ermöglicht einfache Installation und sichere Verbindungen. Hohe elektrische und mechanische Lebensdauer (2 Millionen bzw. 15 Millionen Schaltspiele) garantiert eine lange Nutzungsdauer. Erfüllt internationale Normen IEC, UL, CSA und EN und ist somit für den weltweiten Einsatz geeignet.

Geeignet für

• Motorstart und -schaltung in Industriemaschinen
• Beleuchtungs- und Heizungssteuerungen
• Automatisierungssysteme, die zuverlässige Schützleistung erfordern

Wichtige Spezifikationen

• Produkttyp: Schütz
• Polzahl: 3P
• Bemessungsbetriebsstrom (AC-3): 18 A bei ≤ 440 V
• Bemessungsbetriebsstrom (AC-1): 32 A bei ≤ 690 V
• Steuerspannung: 24 V DC
• Hilfskontakte: 1 NO + 1 NC
• Motorleistung: 4 kW bei 220-230 V, 7,5 kW bei 380-400 V
• Montage: Schiene oder Platte
• Schutzart: IP20 (Frontseite)
• Betriebstemperatur: -5 bis 60 °C
• Normen: IEC 60947-4-1, UL 60947-4-1, CSA C22.2 No 60947-4-1, EN 60947-4-1

Empfehlungen

Für optimale Leistung sorgen Sie für ordnungsgemäße Montage und Verdrahtung gemäß den Anweisungen des Herstellers. Verwenden Sie geeignete Überlastrelais und Schutzschaltungen. Dieses Schütz ist für den Einsatz in einer Vielzahl von Industrieumgebungen geeignet.
