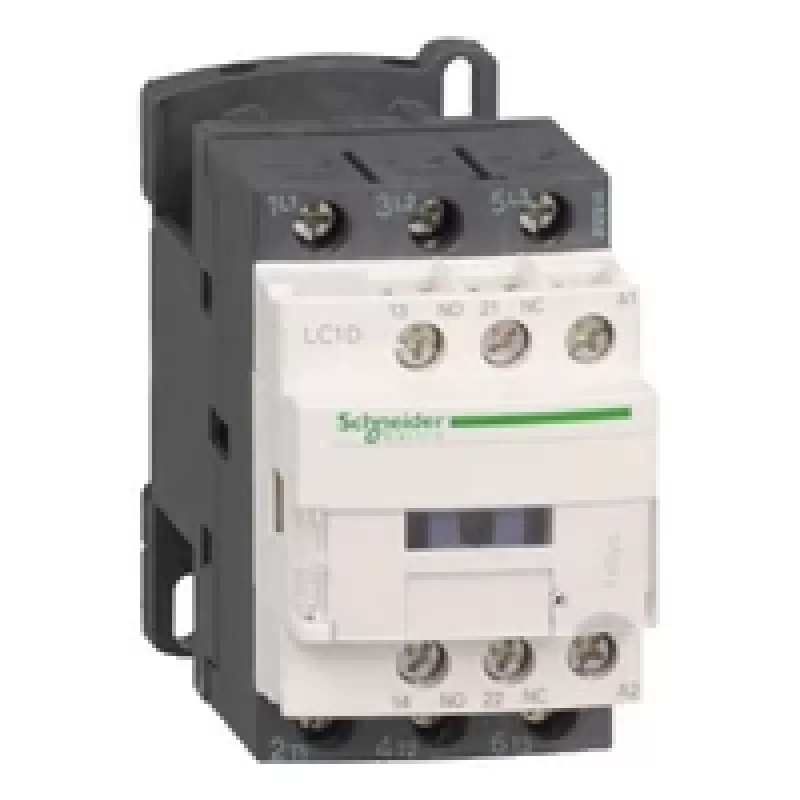

APC Schneider Electric LC1D18V7 TeSys D Schütz, 3P, 18 A, 400 V AC, 1 NO + 1 NC

Das APC Schneider Electric LC1D18V7 ist ein leistungsstarkes Schütz der TeSys D-Serie, ausgelegt für zuverlässige Motorsteuerung und Schaltanwendungen. Mit einem kompakten 3-poligen Design unterstützt es einen Bemessungsbetriebsstrom von 18 A in AC-3 und 32 A in AC-1, was es für eine Vielzahl industrieller und gewerblicher Installationen geeignet macht. Der Steuerkreis arbeitet mit 400 V AC und gewährleistet Kompatibilität mit Standard-Stromversorgungssystemen.

Vorteile

Dieses Schütz bietet eine außergewöhnliche Haltbarkeit mit 15 Millionen mechanischen und 1,6 Millionen elektrischen Schaltspielen, was den Wartungsaufwand reduziert. Die integrierten Hilfskontakte (1 NO + 1 NC) vereinfachen die Verdrahtung und erweitern die Funktionalität. Die IP20-Schutzart auf der Vorderseite bietet Sicherheit vor versehentlichem Kontakt, während der weite Betriebstemperaturbereich (-5 bis 60 °C) zuverlässige Leistung in anspruchsvollen Umgebungen gewährleistet.

Geeignet für

• Motorstart und -schaltung in AC-3-Anwendungen bis 7,5 kW bei 400 V
• Schalten von ohmschen und induktiven Lasten in AC-1-Anwendungen
• Industrielle Schalttafeln, HLK-Systeme und Fördersysteme
• Hutschienen- oder Plattenmontage in Verteilerkästen

Wichtige technische Daten

• Produktserie: TeSys D
• Polzahl: 3P
• Bemessungsbetriebsstrom (AC-3): 18 A bei ≤ 440 V AC
• Bemessungsbetriebsstrom (AC-1): 32 A bei ≤ 690 V AC
• Steuerspannung: 400 V AC 50/60 Hz
• Motorleistung (AC-3, 400 V): 7,5 kW
• Hilfskontakte: 1 NO + 1 NC (integriert)
• Befestigungsart: Hutschiene, Platte
• Elektrische Haltbarkeit (AC-3): 1,6 Mio. Schaltspiele
• Mechanische Haltbarkeit: 15 Mio. Schaltspiele
• Betriebstemperatur: -5 bis 60 °C
• Schutzart: IP20 (Vorderseite)
• Normen: IEC 60947-4-1
• Bemessungsisolationsspannung (Ui): 690 V
• Bemessungsstoßspannungsfestigkeit (Uimp): 6 kV
• Verschmutzungsgrad: 3

Empfehlungen

Für optimale Leistung kombinieren Sie dieses Schütz mit geeigneten Überlastrelais und Leistungsschaltern aus der TeSys-Reihe. Sorgen Sie für ordnungsgemäße Montage und Belüftung, um die elektrische Haltbarkeit zu gewährleisten. Befolgen Sie stets die örtlichen Elektrovorschriften und Herstellerrichtlinien.
