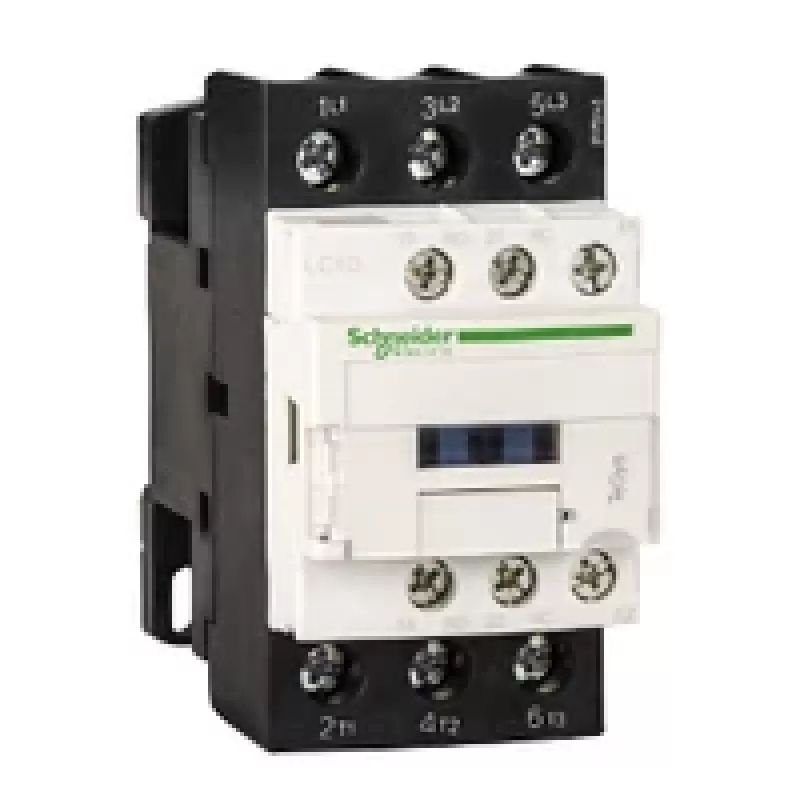

APC LC1D38P7 TeSys D Schütz 3P 38A 230V AC 1NO+1NC

Das APC LC1D38P7 ist ein leistungsstarkes Schütz aus der TeSys D-Serie, ausgelegt für zuverlässige Motorsteuerung und Schaltanwendungen. Mit einem Bemessungsbetriebsstrom von 38 A in AC-3 und 60 A in AC-1 eignet es sich für eine Vielzahl industrieller und gewerblicher Installationen. Das Schütz verfügt über einen 230 V AC 50/60 Hz Steuerstromkreis und ist mit einem Schließer und einem Öffner als Hilfskontakte für flexible Integration ausgestattet.

Vorteile

Robustes Design mit hoher elektrischer Lebensdauer von 1,6 Millionen Schaltspielen in AC-3 gewährleistet eine lange Lebensdauer. Kompakte Bauweise ermöglicht einfache Montage auf Schiene oder Montageplatte. Schraubklemmen sorgen für sichere und zuverlässige Verbindungen. Erfüllt internationale Normen IEC 60947-4-1, UL 508 und CSA C22.2 Nr. 14.

Geeignet für

• Motorstart und -schaltung in Industriemaschinen
• Beleuchtungs- und Heizungssteuerungen
• HLK-Systeme
• Pumpen- und Kompressorsteuerung
• Automatisierungs- und Prozesssteuerung

Technische Daten

• Produktserie: TeSys D
• Polzahl: 3P
• Bemessungsbetriebsstrom (AC-3): 38 A bei ≤ 440 V
• Bemessungsbetriebsstrom (AC-1): 60 A bei ≤ 690 V
• Steuerspannung: 230 V AC 50/60 Hz
• Motorleistung (AC-3, 400V): 18,5 kW
• Eingebaute Hilfskontakte: 1 NO + 1 NC
• Befestigungsart: Schiene / Montageplatte
• Anschlussart: Schraubklemmen
• Normen: IEC 60947-4-1, UL 508, CSA C22.2 Nr. 14
• Schutzart: IP20 (Frontseite)
• Betriebstemperatur: -5 bis 60 °C
• Elektrische Lebensdauer (AC-3): 1,6 Mio. Schaltspiele
• Bemessungsisolationsspannung (Ui): 690 V (Hauptstromkreis)
• Bemessungsstoßspannungsfestigkeit (Uimp): 6 kV
• Überspannungskategorie: III

Empfehlungen

Für optimale Leistung stellen Sie sicher, dass die Dimensionierung entsprechend dem Motorvollaststrom und dem Einschaltzyklus erfolgt. Verwenden Sie ein geeignetes Überlastrelais für den Motorschutz. Installieren Sie das Gerät in einer sauberen, trockenen Umgebung innerhalb des angegebenen Temperaturbereichs.
