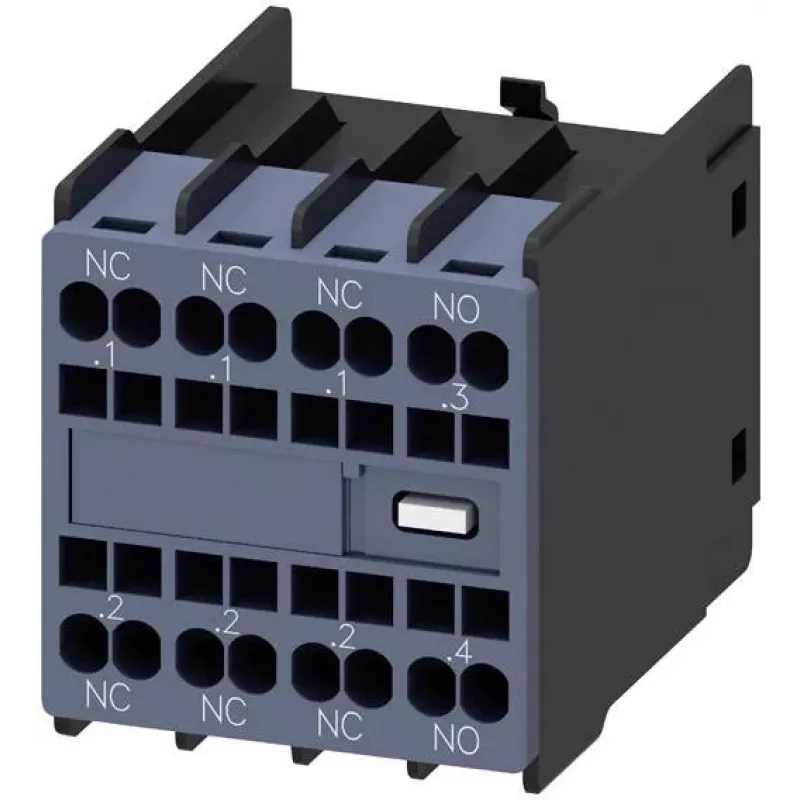

Siemens SIRIUS Hilfskontaktblock 1NO+3NC, Frontmontage, Schraubklemmen, 3RH2911-2HA13

Industrieelektriker und Schaltschrankbauer verwenden den Siemens SIRIUS Hilfskontaktblock, um die Signal- und Verriegelungsfunktionen von Schützen und Schützrelais zu erweitern. Der Block 3RH2911-2HA13 wird werkzeuglos auf die Frontseite eines 3RT2-Schützes oder 3RH2-Schützrelais aufgerastet und fügt einen Schließer und drei Öffner hinzu. Diese Konfiguration eignet sich für Steuerkreise, die eine Mischung aus Statusrückmeldung und Sicherheitsverriegelungen benötigen, wie z. B. Motorstarter, Fördersysteme und Werkzeugmaschinen.

Wichtige Spezifikationen

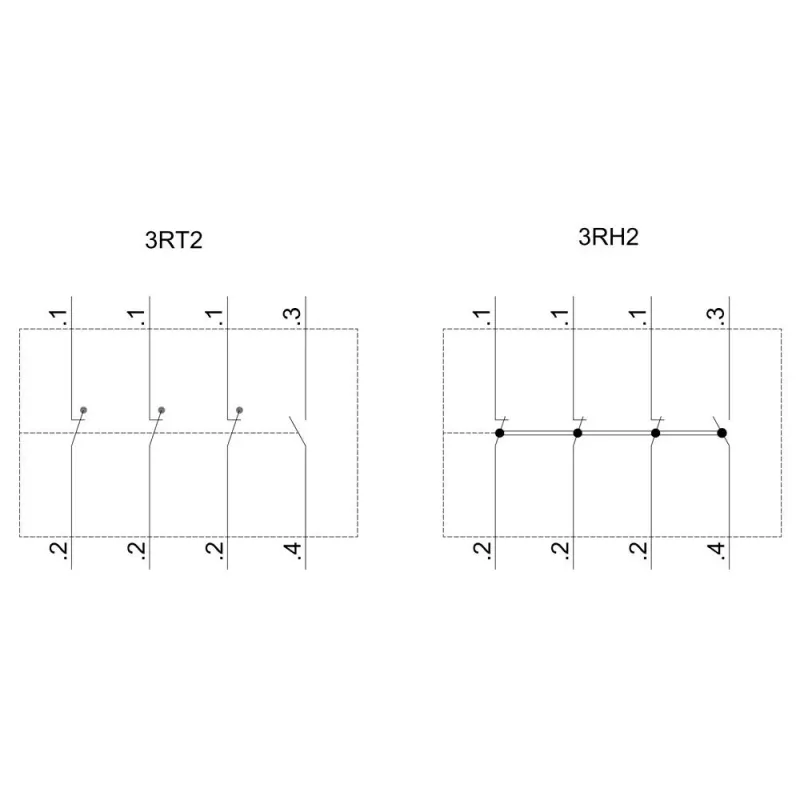

• Kontaktbestückung: 1 NO + 3 NC
• Montageart: Frontmontage
• Bemessungsisolationsspannung (Ui): 690 V
• Bemessungsstoßspannungsfestigkeit (Uimp): 6 kV
• Bemessungsbetriebsstrom (AC-15, 230 V): 6 A
• Bemessungsbetriebsstrom (DC-13, 24 V): 10 A
• Schutzart: IP20 (Klemmen), IP40 (Front)
• Umgebungstemperatur im Betrieb: -25 bis +60 °C
• Klemmenart: Schraubklemmen
• Leiterquerschnitt (eindrähtig): 0,5 - 4 mm²
• Leiterquerschnitt (feindrähtig mit Aderendhülse): 0,5 - 2,5 mm²
• Mechanische Lebensdauer: 30 Millionen Schaltspiele
• Elektrische Lebensdauer: 10 Millionen Schaltspiele
• Polzahl: 4-polig
• Produktreihe: SIRIUS
• Normen: IEC 60947-5-1, EN 60947-5-1

Warum dieses Produkt wählen

Der Block ist Teil des SIRIUS-Modulsystems und lässt sich mechanisch und elektrisch in bestehende Siemens Schaltgeräte integrieren. Die Frontmontage spart Verdrahtungszeit bei Installation und Wartung, und die Schraubklemmen akzeptieren eine breite Palette von Leiterquerschnitten für eine flexible Schaltschrankverdrahtung. Die hohe mechanische Lebensdauer reduziert die Austauschhäufigkeit in Anwendungen mit hohen Schaltzahlen.

Ideale Anwendungsfälle

• Hinzufügen von Hilfskontakten zu Schützen in Motorsteuerkreisen
• Bereitstellung von Statusrückmeldungen an PLC-Eingänge
• Realisierung elektrischer Verriegelungen für Sicherheitskreise
• Erweiterung von Schützrelais in Automatisierungsschränken

Gut zu wissen

Der 3RH2911-2HA13 ist ein 4-poliger Hilfskontaktblock. Er ist für die Verwendung mit SIRIUS 3RT2-Schützen und 3RH2-Schützrelais konzipiert. Der Frontmontagemechanismus gewährleistet einen sicheren Sitz ohne zusätzliches Zubehör.
