Eaton ZSD-HKL/5X25/FS Hauptleitungs-Abzweigklemme 5x25 mm² 217217

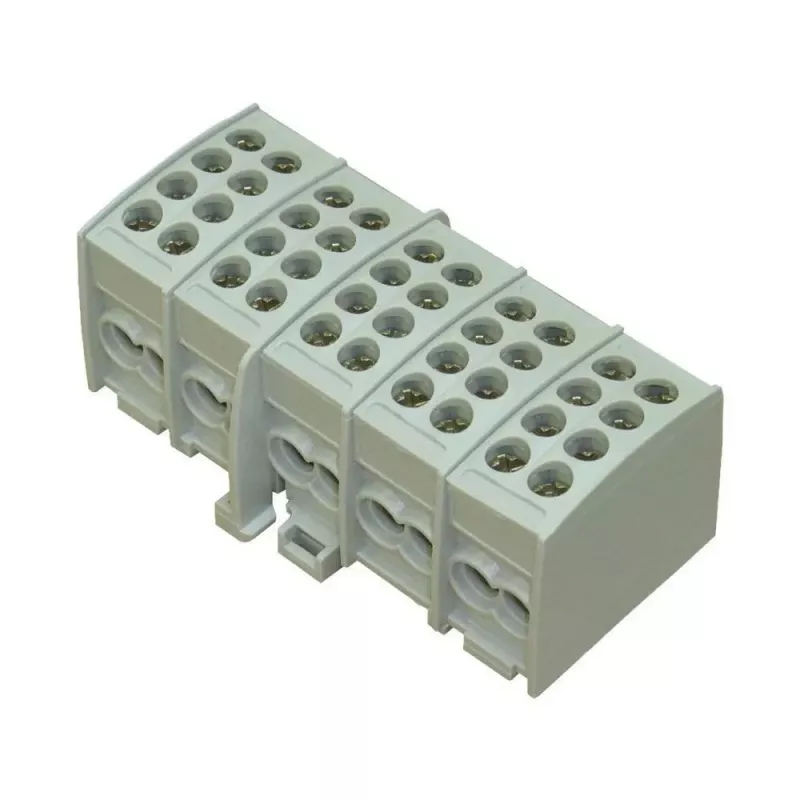

Die Eaton ZSD-HKL/5X25/FS Hauptleitungs-Abzweigklemme bietet einen kompakten, 5-poligen Verbindungspunkt zum Abzweigen von einem Hauptleiter zu einem Abzweigleiter. Ihre Schraubklemmen nehmen starre und flexible Leiter von 10 bis 25 mm² auf der Hauptseite und 1,5 bis 25 mm² auf der Abzweigseite auf, was sie für eine Vielzahl von Verdrahtungsaufgaben geeignet macht. Das graue Thermoplastgehäuse wird auf einer DIN-Schiene oder mit Schrauben montiert, und der Block ist für 100 A und 400 V AC ausgelegt.

Highlights

• 5-polige Hauptleitungs-Abzweigklemme
• Hauptleiterquerschnitt: 10–25 mm² (starr/flexibel)
• Abzweigleiterquerschnitt: 1,5–25 mm² (starr/flexibel)
• Bemessungsstrom: 100 A, Bemessungsspannung: 400 V AC
• Schraubklemmenanschluss, DIN-Schienen- oder Schraubmontage
• Gehäusematerial: Thermoplast, Farbe: grau

Im täglichen Einsatz

Montieren Sie den Block auf einer DIN-Schiene oder schrauben Sie ihn auf eine flache Oberfläche. Abisolieren Sie die Haupt- und Abzweigleiter auf die erforderliche Länge, führen Sie sie in die entsprechenden Klemmen ein und ziehen Sie die Schrauben fest. Das klare Klemmenlayout und der großzügige Verdrahtungsraum vereinfachen Installation und Wartung in Verteilern und Schaltschränken.

Technische Daten

• Polzahl: 5
• Hauptleiterquerschnitt (starr): 10–25 mm²
• Hauptleiterquerschnitt (flexibel): 10–25 mm²
• Abzweigleiterquerschnitt (starr): 1,5–25 mm²
• Abzweigleiterquerschnitt (flexibel): 1,5–25 mm²
• Bemessungsstrom (In): 100 A
• Bemessungsspannung (Un): 400 V AC
• Bemessungsstoßspannung (Uimp): 4 kV
• Montageart: DIN-Schiene / Schraubmontage
• Anschlussart: Schraubklemme
• Schutzart: IP20
• Gehäusematerial: Thermoplast
• Farbe: grau
• Verschmutzungsgrad: 2
• Anzahl Hauptanschlüsse pro Pol: 1
• Anzahl Abzweiganschlüsse pro Pol: 1
• Norm: VDE 0603-2

Abschließende Bemerkung

Die Eaton ZSD-HKL/5X25/FS bietet eine zuverlässige und platzsparende Lösung für die Hauptleitungsabzweigung in elektrischen Installationen.
