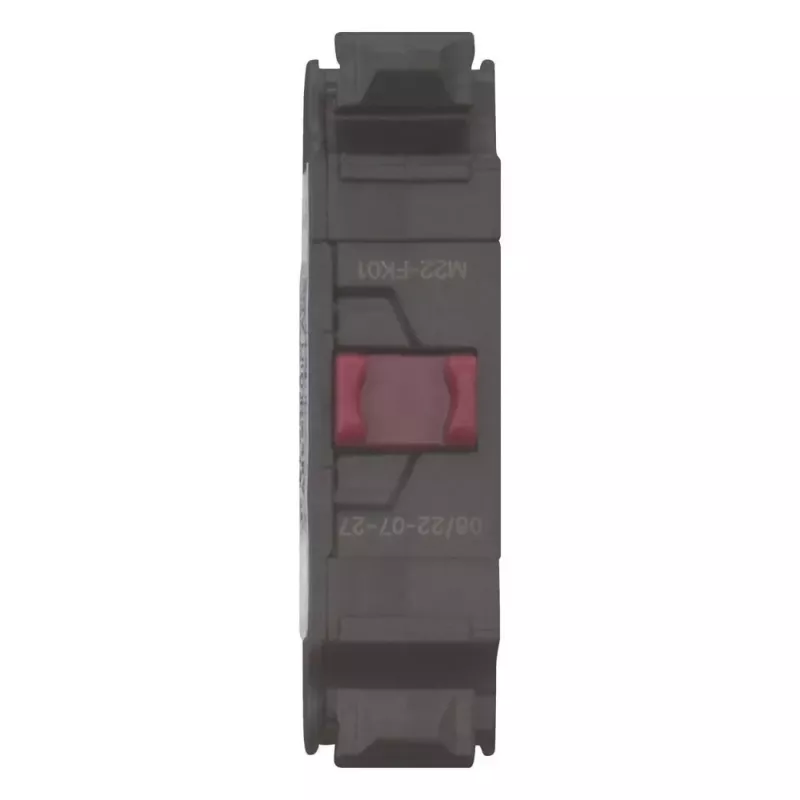

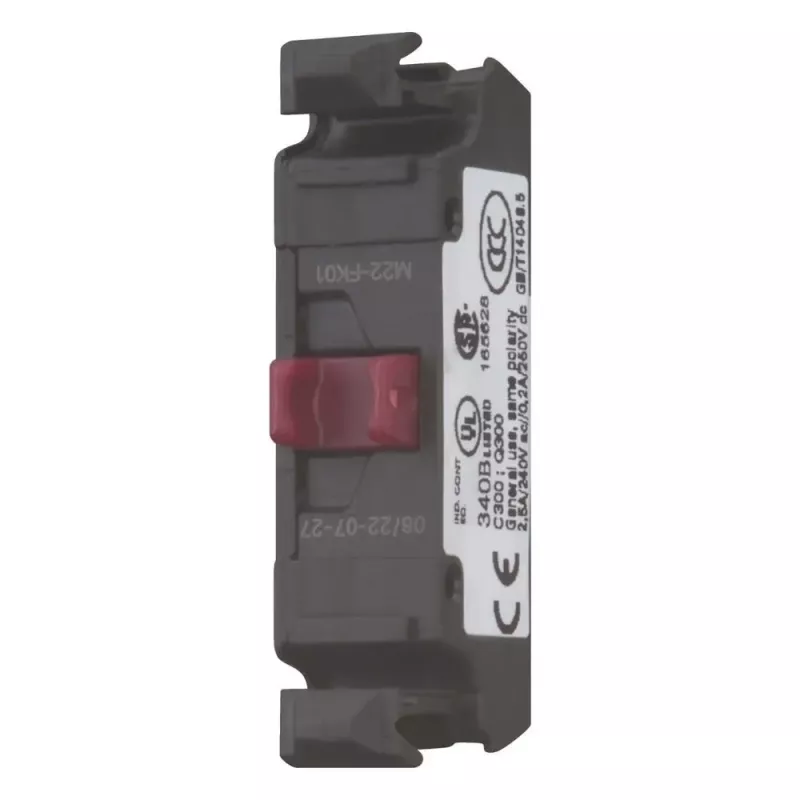

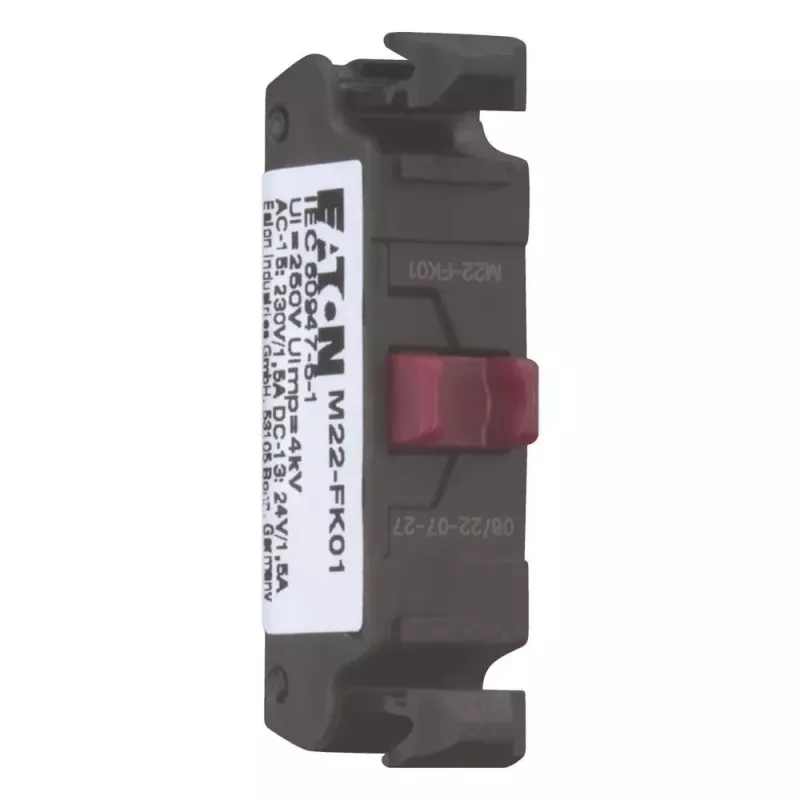

Eaton M22-FK01 Flaches hinteres Kontaktelement, 1 NC, Schraubklemmen, Frontmontage 180791

Beim Aufbau von Schaltschränken muss jedes Kontaktelement zuverlässig passen und über die Lebensdauer der Maschine hinweg konstant schalten. Das flache hintere Kontaktelement Eaton M22-FK01 bietet einen Öffnerkontakt (NC) für Steuergeräte der M22-Serie und stellt sicher, dass Ihre Drucktaster und Meldeleuchten genau dann funktionieren, wenn sie gebraucht werden.

Für wen ist es geeignet

Schaltschrankbauer und Instandhaltungstechniker, die modulare Steuergeräte der Eaton M22-Serie verwenden und einen zuverlässigen NC-Kontaktblock mit flachem hinteren Profil für enge Räume und Frontmontage benötigen.

Hauptmerkmale

• Öffnerkontakt (NC) für Steuerstromkreise
• Flache hintere Bauform für kompakte Installationen
• Rastende Frontmontage für schnelle Montage ohne Werkzeug
• Schraubklemmen für starre oder flexible Leiter von 0,5 bis 2,5 mm²
• Bemessungsisolationsspannung 500 V AC, Stoßspannungsfestigkeit 6 kV
• Betriebsstrom 6 A bei AC-15 230 V, 3 A bei DC-13 24 V
• Thermoplastisches Gehäuse für Langlebigkeit in industrieller Umgebung

Technische Daten

• Kontakttyp: Öffner (NC)
• Anzahl der Kontakte: 1
• Serie: M22
• Montageart: Frontmontage, rastend
• Klemmenart: Schraubklemmen
• Bemessungsisolationsspannung (Ui): 500 V AC
• Bemessungsstoßspannungsfestigkeit (Uimp): 6 kV
• Bemessungsbetriebsstrom (AC-15, 230 V): 6 A
• Bemessungsbetriebsstrom (DC-13, 24 V): 3 A
• Anschlusskapazität: 0,5 - 2,5 mm²
• Schutzart (Klemmen): IP20
• Betriebstemperaturbereich: -25 bis +70 °C
• Mechanische Lebensdauer: > 5 x 10^6 Schaltspiele
• Elektrische Lebensdauer: > 0,5 x 10^6 Schaltspiele
• Gehäusematerial: Thermoplast

Tipps

Kombinieren Sie dieses Kontaktelement mit Drucktastern oder Wahlschaltern der Eaton M22-Serie. Für mehrere Stromkreise können Sie weitere Kontaktelemente auf demselben Betätiger aufstecken. Stellen Sie sicher, dass die Verdrahtung ordnungsgemäß angezogen ist, um zuverlässige Verbindungen zu gewährleisten.
