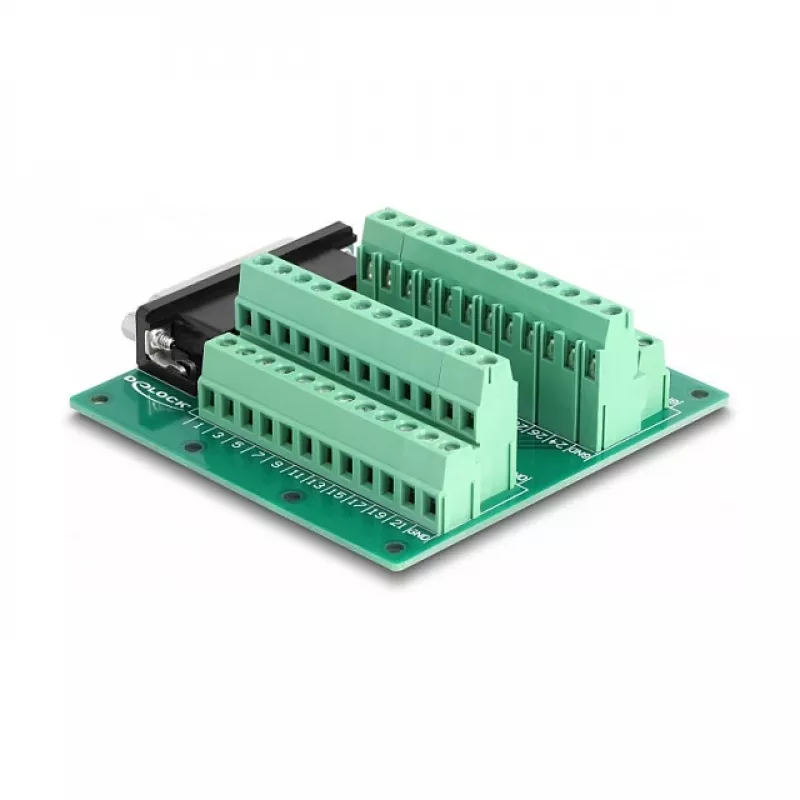

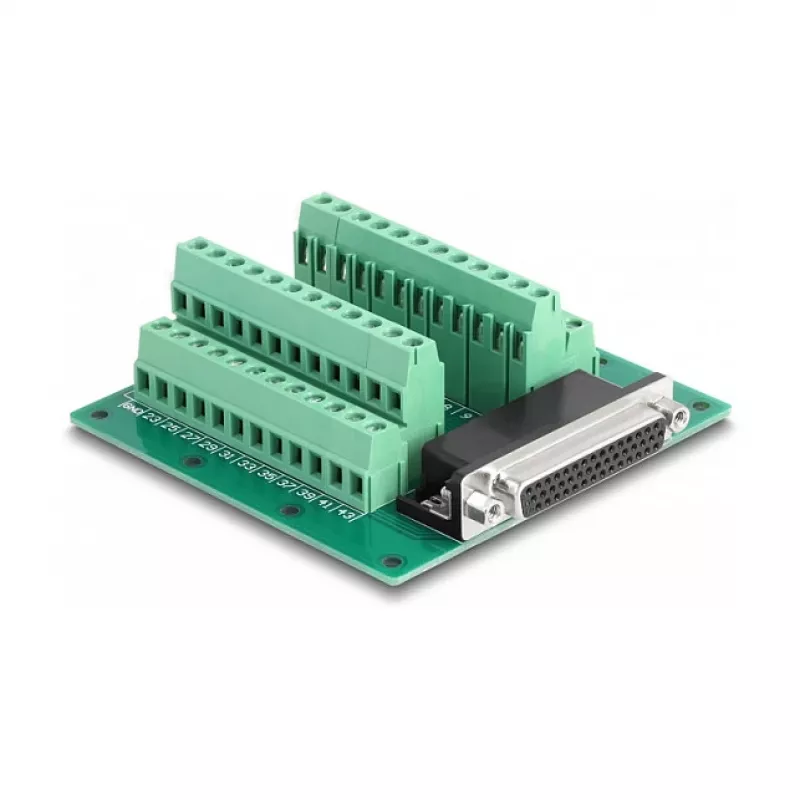

DeLOCK D-Sub HD 44-polig Buchse auf Klemmleiste für DIN-Schiene 84mm x 86mm x 30mm

Der DeLOCK D-Sub HD 44-polig Buchse auf Klemmleiste ist ein kompakter Adapter, der einen 44-poligen D-Sub HD-Buchsenstecker in eine Klemmleiste für direkte Drahtverbindungen mit abisolierten Enden umwandelt. Er ist für die Montage auf Standard-DIN-Schienen vorgesehen und eignet sich für industrielle und elektronische Installationen, bei denen eine zuverlässige, platzsparende Schnittstelle erforderlich ist.

Vorteile

Dieser Adapter ermöglicht den einfachen Anschluss einzelner Drähte an eine D-Sub HD 44-polige Schnittstelle ohne Löten, was die Verdrahtung und Wartung vereinfacht. Die mitgelieferten Montageclips unterstützen die Installation auf 15-mm- und 35-mm-DIN-Schienen. Die kompakten Abmessungen (84 mm × 86 mm × 30 mm) und die grüne Farbe des Produkts ermöglichen eine einfache Identifizierung und effiziente Nutzung des Schaltschrankplatzes.

Geeignet für

• Anschluss von Geräten mit einer D-Sub HD 44-poligen Buchsenschnittstelle an einzelne Drähte
• DIN-Schienen-Installationen in Schaltschränken und Industriepanels
• Prototyping, Systemintegration und Feldverdrahtungsarbeiten

Technische Daten

• Stecker: D-Sub HD 44-polig, Buchse
• Montage: DIN-Schiene (Clips für 15 mm und 35 mm enthalten)
• Abmessungen (B × T × H): 84 mm × 86 mm × 30 mm
• Farbe: Grün
• Marke: DELOCK
• MPN: 66916
• EAN: 4043619669165
• Hergestellt in: China

Verwendung

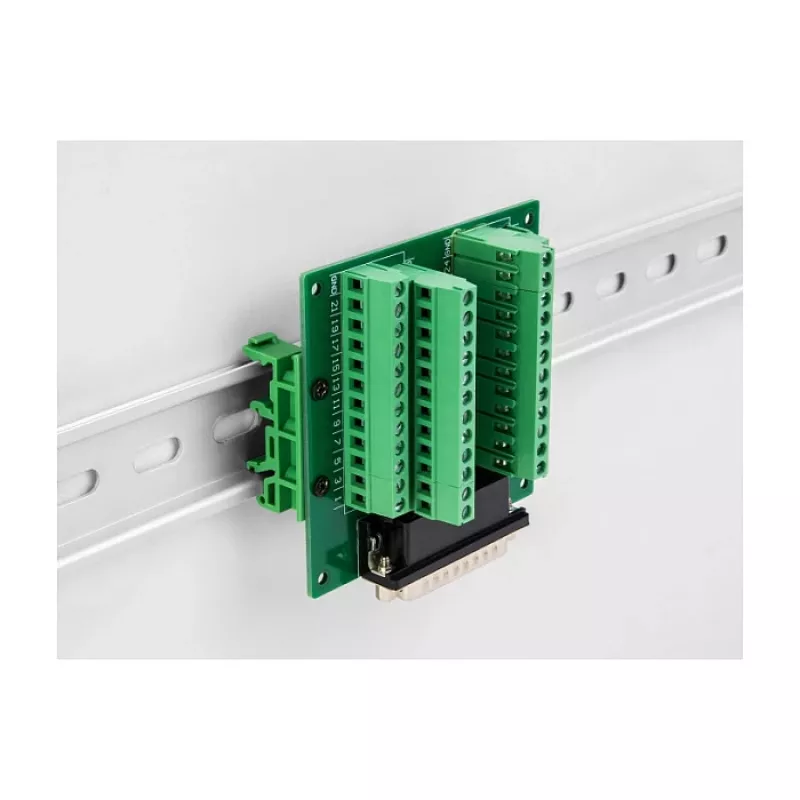

Befestigen Sie die mitgelieferten Clips am Adapter und rasten Sie ihn auf einer kompatiblen 15-mm- oder 35-mm-DIN-Schiene ein. Isolieren Sie die Drahtenden auf die entsprechende Länge ab, führen Sie jeden abisolierten Draht in die entsprechende Klemmstelle auf der Leiste ein und sichern Sie sie gemäß der Befestigungsmethode der Klemme. Schließen Sie abschließend den D-Sub HD 44-poligen Buchsenstecker an den passenden D-Sub-Anschluss Ihres Geräts oder Kabelbaums an.

Empfehlungen

Stellen Sie vor dem Einschalten des Systems die korrekte Pinbelegung sicher und verwenden Sie geeignete Drahtquerschnitte und sichere Anschlüsse, um einen zuverlässigen elektrischen Kontakt zu gewährleisten. Befolgen Sie die geltenden Installationsnormen und Sicherheitspraktiken für auf DIN-Schienen montierte Geräte.
