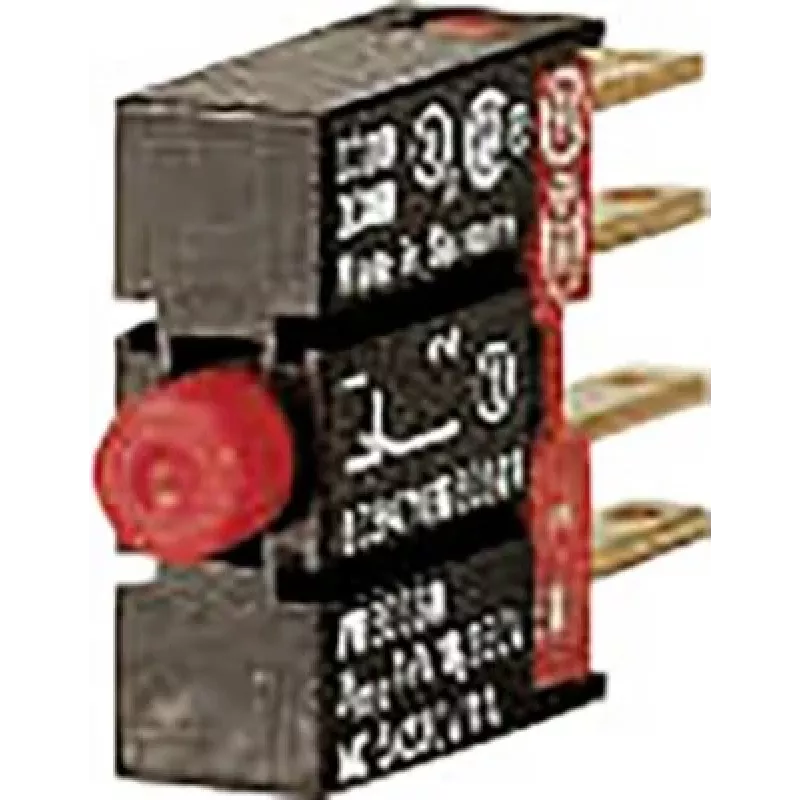

Eaton M22 Kontaktelement 1 NC Momentan 500V AC/DC 6A Schraubklemme 090401

Mit einer Bemessungsbetriebsspannung von 500 V AC/DC und einer Stoßspannungsfestigkeit von 6 kV bietet dieses Eaton M22 Kontaktelement kompromisslose Schaltsicherheit für industrielle Steuerkreise. Das Modul 090401 liefert einen einzelnen Öffnerkontakt (NC) mit Momentanfunktion und ist für die Frontmontage in Eaton's M22 Drucktaster-, Wahlschalter- und Meldeleuchten-Programm konzipiert.

Überblick

Als Teil der modularen M22-Serie von Eaton bietet dieses Kontaktelement eine robuste Grundlage für den Aufbau individueller Steuerstationen. Es wird werkzeuglos direkt auf kompatible Betätigungselemente aufgerastet, was eine schnelle Montage und Wartung ermöglicht. Das Schraubklemmen-Design nimmt starre oder flexible Leiter von 0,5 bis 2,5 mm² auf und gewährleistet sichere Verbindungen in anspruchsvollen Umgebungen.

Was heraussticht

• Hohe elektrische Lebensdauer: über 500.000 Schaltspiele bei Bemessungslast.
• Breiter Betriebstemperaturbereich von -25 °C bis +70 °C.
• Entspricht den Normen IEC/EN 60947-5-1 und VDE 0660.
• IP20-Schutz für den Einsatz in geschlossenen Schaltschränken.
• Mechanische Lebensdauer von über 5 Millionen Schaltspielen.

Technische Details

• Kontaktbestückung: 1 NC (Öffner).
• Betriebsart: Momentan.
• Bemessungsbetriebsspannung (Ue): 500 V AC/DC.
• Bemessungsisolationsspannung (Ui): 500 V AC/DC.
• Bemessungsstoßspannungsfestigkeit (Uimp): 6 kV.
• Bemessungsbetriebsstrom: 6 A bei AC-15, 230 V; 3 A bei DC-13, 24 V.
• Klemmenart: Schraubklemmen.
• Leiterquerschnitt: 1 x (0,5–2,5 mm²) oder 2 x (0,5–1,5 mm²), starr oder flexibel.
• Montage: Frontmontage (Aufrasten).
• Schutzart: IP20.
• Elektrische Lebensdauer: > 0,5 Millionen Schaltspiele.
• Mechanische Lebensdauer: > 5 Millionen Schaltspiele.
• Normen: IEC/EN 60947-5-1, VDE 0660.
• Kompatibilität: Eaton M22 Drucktaster, Wahlschalter, Meldeleuchten.

Unser Urteil

Ein zuverlässiges, leistungsstarkes Kontaktelement für industrielle Steuerungsanwendungen. Sein modulares Design und die bewährten elektrischen Nennwerte machen es zu einer klugen Wahl für Schaltschrankbauer und Wartungsteams, die langfristige Zuverlässigkeit suchen.
