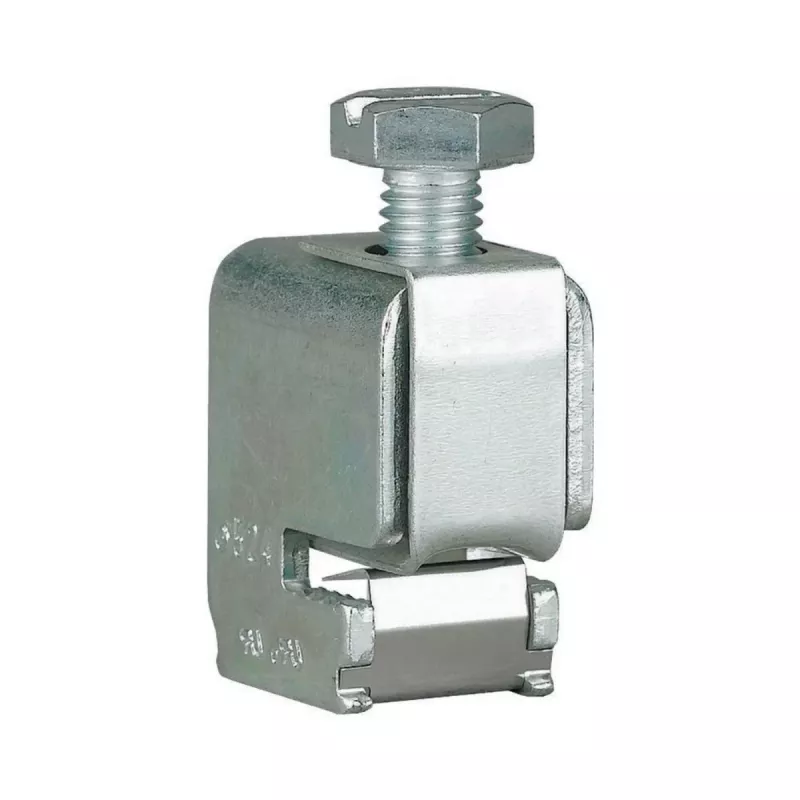

Eaton 107190 Leiteranschlussklemme 16-120 mm² für 5 mm Stromschiene, Schraubanschluss, Grau

Verbinden Sie Leiter von 16 bis 120 mm² mit einer 5 mm dicken Stromschiene mit dieser Eaton-Klemme, ausgelegt für bis zu 250 A und 690 V AC.

Überblick

Die Eaton 107190 ist eine einpolige Leiteranschlussklemme für die Stromschienenmontage. Sie nimmt starre oder flexible Leiter mit Querschnitten von 16 bis 120 mm² auf und klemmt auf Stromschienen mit einer Dicke von 5 mm und Breiten von 12 bis 30 mm. Der Schraubklemmenanschluss gewährleistet einen sicheren und zuverlässigen elektrischen Kontakt.

Das zeichnet sie aus

• Breiter Leiterbereich: für Leiter von 16 bis 120 mm², sowohl starr als auch flexibel.
• Hohe Strombelastbarkeit: unterstützt Betriebsströme bis 250 A bei 690 V AC.
• Robuste Konstruktion: Polyamid-Isolierung, Messing-Klemmkörper und verzinkte Stahlschraube.
• Werkzeugfreundlich: Anzugsdrehmoment von 10 Nm für die Leitersschraube.

Technische Details

• Leiterquerschnitt (flexibel): 16 - 120 mm²
• Leiterquerschnitt (starr): 16 - 120 mm²
• Stromschienendicke: 5 mm
• Geeignet für Stromschienenbreiten: 12 - 30 mm
• Bemessungsbetriebsstrom (Ie): 250 A
• Bemessungsbetriebsspannung (Ue): 690 V AC
• Anschlussart: Schraubklemme
• Anzahl der Anschlüsse: 1 (Leiter)
• Polzahl: 1-polig
• Montageart: Stromschienenmontage
• Isolierstoff: Polyamid (PA)
• Klemmmaterial: Messing
• Schraubenmaterial: Stahl, verzinkt
• Farbe: Grau
• Schutzart: IP20
• Anzugsdrehmoment (Leitersschraube): 10 Nm
• Normkonformität: IEC/EN 60947-7-1

Unser Fazit

Eine leistungsstarke Klemme für anspruchsvolle Stromverteilungsanwendungen, die große Leiter mühelos bewältigt.
