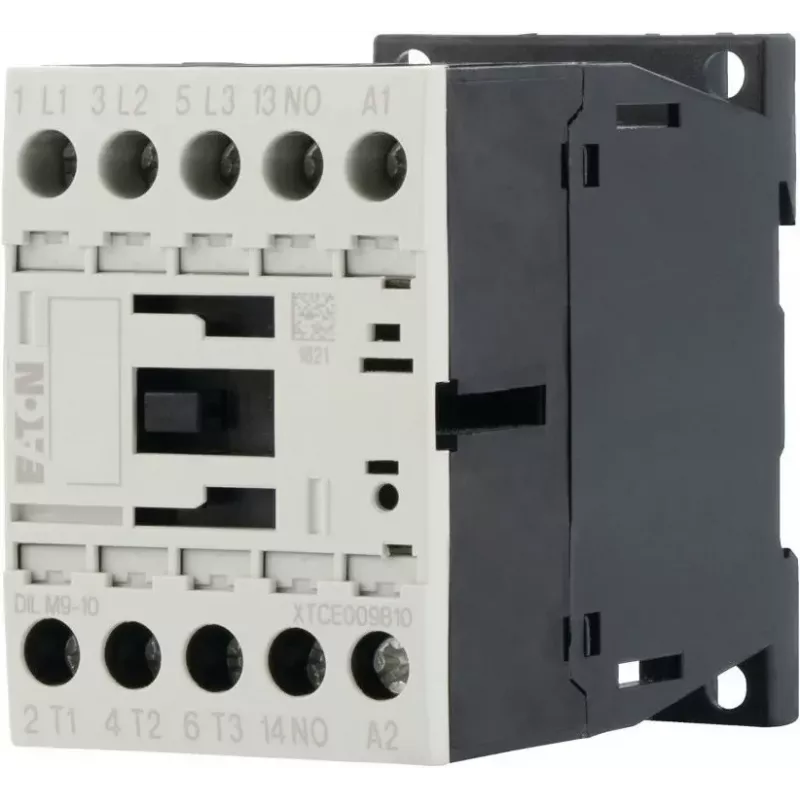

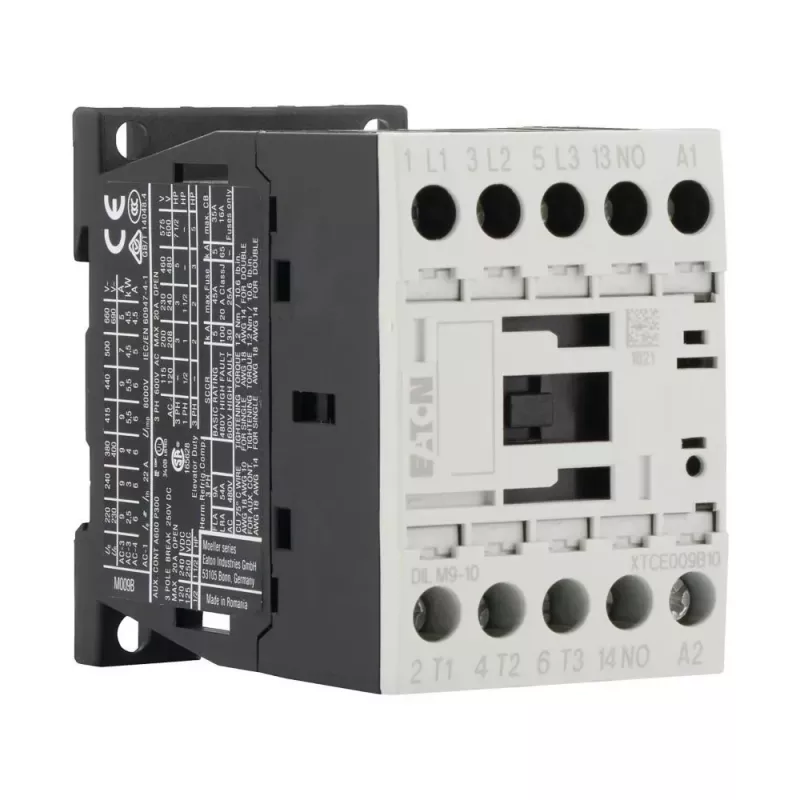

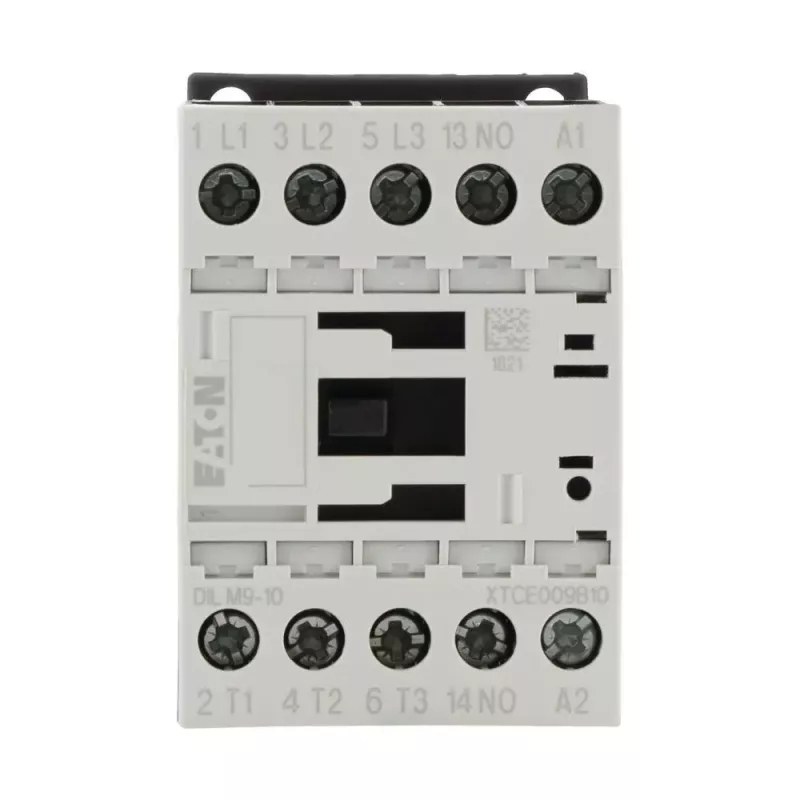

Eaton DILM9-10 24 V DC 3-poliges Leistungsschütz, 9 A AC-3, 4 kW, 1 NO Hilfskontakt

Die industrielle Motorsteuerung erfordert Komponenten, die häufiges Schalten ohne Kompromisse bei Sicherheit oder Langlebigkeit bewältigen können. Das Leistungsschütz Eaton DILM9-10 ist dafür ausgelegt, Drehstrommotoren bis zu 4 kW bei 400 V AC-3 zuverlässig zu starten und zu stoppen. Es ist ein Eckpfeiler für Maschinenbauer und Schaltschrankplaner, die kompakte und zuverlässige Schaltlösungen benötigen. Die 24-V-DC-Spule ermöglicht die direkte Integration in PLC-gesteuerte Steuerkreise und macht zusätzliche Zwischenrelais überflüssig.

Für wen ist es geeignet

Dieses Schütz ist ideal für Schaltschrankbauer, Systemintegratoren und Wartungstechniker, die mit Industriemaschinen, HLK-Systemen, Förderbändern und Pumpensteuerungen arbeiten. Es eignet sich für Anwendungen mit begrenztem Platzangebot, bei denen die Leistung jedoch nicht beeinträchtigt werden darf, und bei denen die standardisierte Hutschienenmontage Installation und Austausch beschleunigt.

Hauptmerkmale

• 3-polige Hauptkontakte, ausgelegt für 9 A bei AC-3 (400 V), für Motoren bis 4 kW.
• 24-V-DC-Spule für direkte Ansteuerung über PLC-Ausgänge oder Niederspannungs-Steuerkreise.
• 1 eingebauter Schließer (NO) Hilfskontakt für Statusrückmeldung oder Verriegelung.
• Kompakte Breite von 45 mm spart wertvollen Platz auf der Hutschiene in vollen Schaltschränken.
• Doppelte Montage: Aufschnappen auf die Hutschiene oder Schraubbefestigung für flexible Schaltschrank-Layouts.
• Hohe mechanische Lebensdauer von 10 Millionen Schaltspielen und elektrische Lebensdauer von 1,5 Millionen Schaltspielen (AC-3) gewährleisten lange Wartungsintervalle.
• IP20 fingersichere Schutzart und Schraubklemmen mit unverlierbaren Schrauben für sichere Verdrahtung.

Technische Daten

• Marke: Eaton
• Modell: DILM9-10(24VDC)
• MPN: 276705
• EAN: 4015082767051
• Spulenspannung: 24 V DC
• Polzahl: 3
• Bemessungsbetriebsstrom (AC-3, 400 V): 9 A
• Bemessungsbetriebsleistung (AC-3, 400 V): 4 kW
• Hilfskontakte: 1 NO
• Bemessungsisolationsspannung (Ui): 690 V
• Bemessungsstoßspannungsfestigkeit (Uimp): 6 kV
• Schutzart: IP20
• Montage: Hutschiene oder Schraubbefestigung
• Klemmentyp: Schraubklemmen
• Mechanische Lebensdauer: 10.000.000 Schaltspiele
• Elektrische Lebensdauer (AC-3): 1.500.000 Schaltspiele
• Umgebungstemperatur im Betrieb: -25 bis +60 °C
• Normen: IEC/EN 60947, VDE 0660, UL, CSA

Tipps

Bei der Integration des DILM9-10 in einen Schaltschrank stellen Sie sicher, dass die Spulenversorgung stabil ist und innerhalb der 24-V-DC-Toleranz liegt, um Kontaktprellen zu vermeiden. Für Motorlasten mit hohen Einschaltströmen sollten Sie ein höher bemessenes Schütz in Betracht ziehen oder einen Sanftanlauf hinzufügen. Überprüfen Sie immer die Koordination des Kurzschlussschutzes mit dem vorgeschalteten Leistungsschalter gemäß IEC/EN 60947-4-1. Zur Erweiterung der Hilfskontakte bietet Eaton vorne montierbare Hilfskontaktblöcke an, die ohne Werkzeug auf das Schütz aufgerastet werden können.
