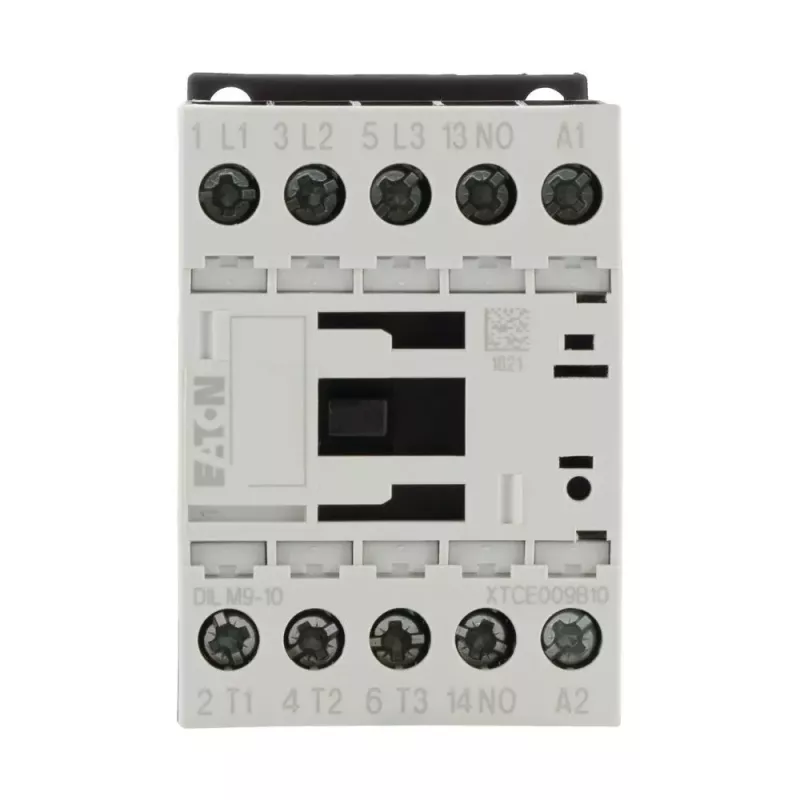

EATON DILM9-10 Schütz 3-polig 9 A 24 V AC 50/60 Hz 1 NO 276694

Der EATON DILM9-10 Schütz ist ein kompaktes Leistungssteuergerät mit einer Bemessungsstromstärke von 9 A (AC-3, 400 V), das sich zum Schalten von Motoren bis 4 kW eignet. Seine 24 V AC Spule arbeitet mit 50/60 Hz und enthält einen Schließer-Hilfskontakt für die Steuerrückmeldung. Mit Schraubklemmen und DIN-Schienen-/Schraubbefestigung lässt er sich einfach in industrielle Schaltschränke integrieren.

Highlights

• 3 Hauptpole, Bemessungsbetriebsstrom 9 A bei AC-3, 400 V
• Spulenspannung 24 V AC, 50/60 Hz
• 1 NO Hilfskontakt
• Bemessungsbetriebsspannung bis 690 V AC
• Mechanische Lebensdauer: 10 Millionen Schaltspiele

Im täglichen Einsatz

Der DILM9-10 ist für zuverlässiges Schalten in Motorsteuerungsanwendungen konzipiert und bewältigt häufige Schaltvorgänge mit einer mechanischen Lebensdauer von 10 Millionen Zyklen und einer elektrischen Lebensdauer von 1,5 Millionen Schaltspielen (AC-3). Seine IP20-Schutzart eignet sich für die Installation in geschlossenen Schaltschränken, und der Betriebstemperaturbereich von -25 bis +60 °C gewährleistet Leistung in anspruchsvollen Umgebungen.

Technische Daten

• Bemessungsbetriebsstrom (AC-3, 400 V): 9 A
• Bemessungsbetriebsstrom (AC-1, 690 V): 22 A
• Anzahl der Hauptpole: 3
• Hilfskontaktkonfiguration: 1 NO
• Spulenspannung: 24 V AC
• Spulenfrequenz: 50/60 Hz
• Bemessungsbetriebsspannung (Ue): 690 V AC
• Max. Motorleistung (AC-3, 400 V): 4 kW
• Montageart: DIN-Schiene / Schraubbefestigung
• Klemmenart: Schraubklemmen
• Schutzart: IP20
• Betriebstemperaturbereich: -25 bis +60 °C
• Mechanische Lebensdauer: 10 Millionen Schaltspiele
• Elektrische Lebensdauer (AC-3): 1,5 Millionen Schaltspiele
• Bemessungsstoßspannungsfestigkeit (Uimp): 6 kV
• Bemessungsisolationsspannung (Ui): 690 V AC

Abschließende Anmerkung

Ein zuverlässiger Schütz für Standard-Motorsteuerungsaufgaben, der bewährte Leistung und einfache Installation bietet.
