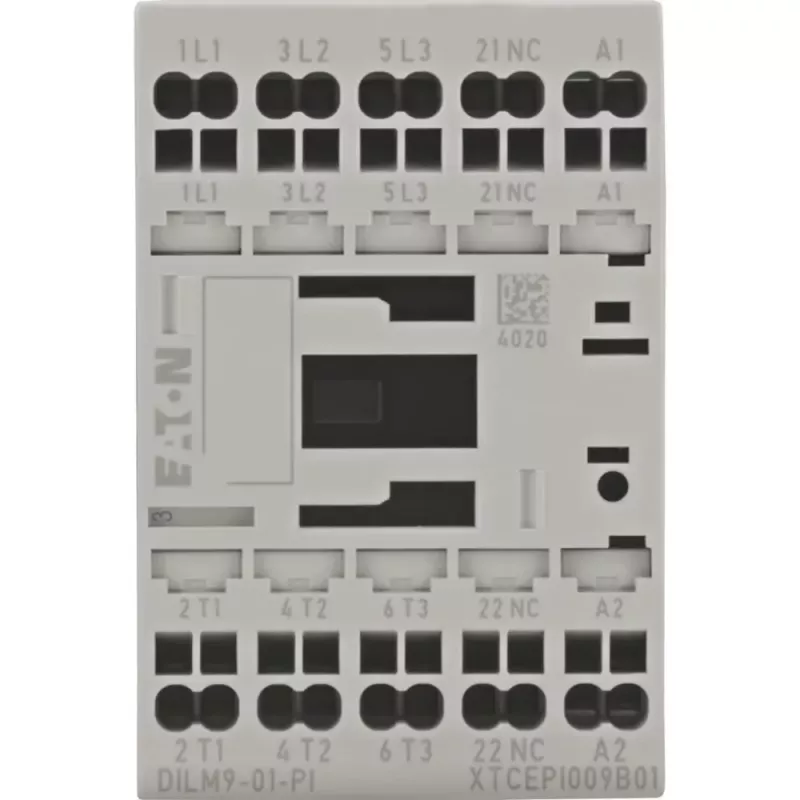

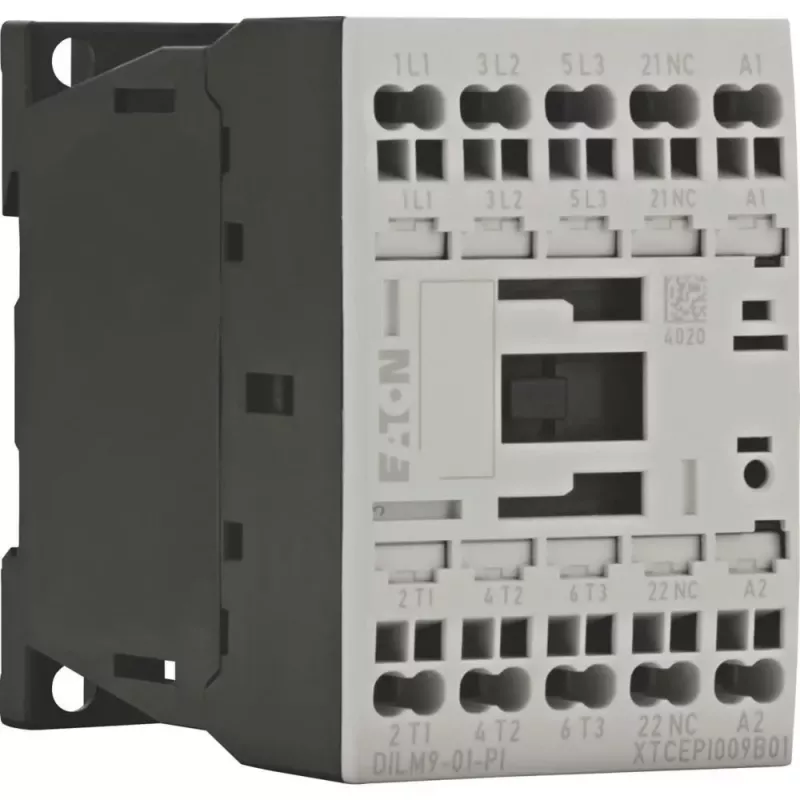

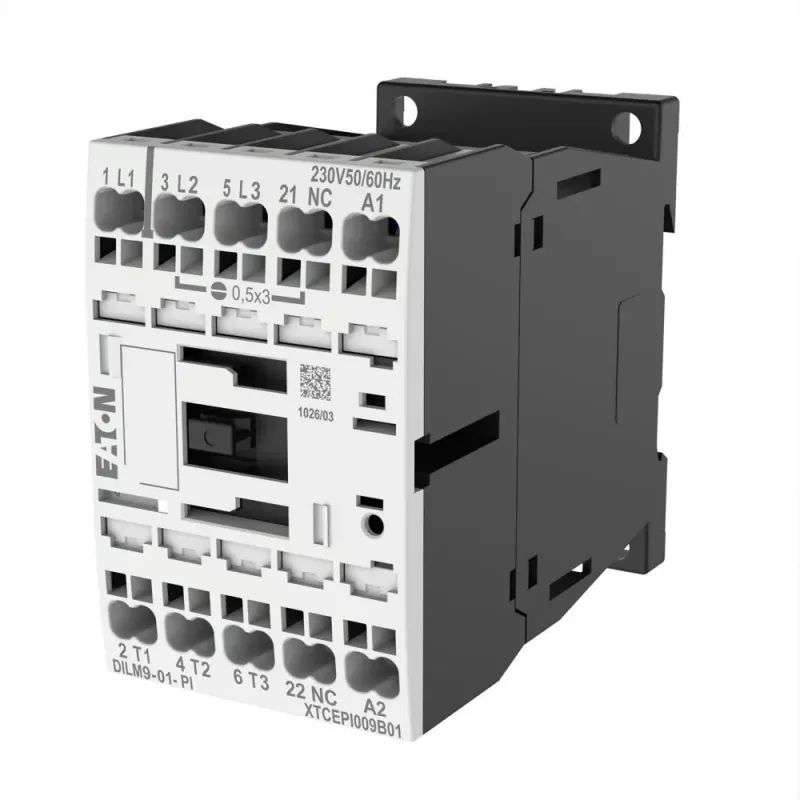

Eaton DILM9-01(24VD) Leistungsschütz, 3-polig, 9 A, 24 V DC Spule 199238

Das Eaton DILM9-01(24VD) Leistungsschütz zeichnet sich durch seine kompakte Bauform und die 24 V DC Spule aus und ist damit die direkte Wahl für Schaltschränke, in denen Bauraum und Niederspannungsansteuerung Priorität haben. Seine 9 A AC-3 Bemessung eignet sich für kleine Motorlasten bis 4 kW bei 400 V, während der integrierte 1 NC Hilfskontakt die Verriegelung und Statusrückmeldung ohne zusätzliche Module vereinfacht.

Highlights

• 3 Hauptpole, Schließer, bemessen für 9 A AC-3 (400 V)
• 24 V DC Spule für direkte SPS- oder DC-Steuerkreise
• Integrierter 1 NC Hilfskontakt für Signalisierung oder Verriegelung
• DIN-Schienen- oder Schraubbefestigung, Schraubklemmen
• Weiter Betriebsbereich: -25 bis +60 °C

Im täglichen Einsatz

Die Installation ist unkompliziert: auf eine 35 mm DIN-Schiene aufrasten oder mit Schrauben befestigen, Haupt- und Steuerstromkreis an die klar gekennzeichneten Schraubklemmen anschließen und die 24 V DC Spule bestromen. Das Schütz reagiert mit einer festen mechanischen Bewegung, und der Hilfskontakt ändert gleichzeitig seinen Zustand. Sein IP20-Gehäuse ist für geschlossene Schaltschränke vorgesehen und hält Staub sowie versehentlichen Kontakt von spannungsführenden Teilen fern.

Technische Daten

• Bemessungsbetriebsstrom AC-3 (400 V): 9 A
• Bemessungsbetriebsleistung AC-3 (400 V): 4 kW
• Bemessungsbetriebsstrom AC-1 (400 V): 22 A
• Bemessungsisolationsspannung (Ui): 690 V
• Bemessungsstoßspannungsfestigkeit (Uimp): 6 kV
• Bemessungsfrequenz: 50/60 Hz
• Polzahl: 3
• Hilfskontakte: 1 NC
• Spulenspannung: 24 V DC
• Mechanische Lebensdauer: 10.000.000 Schaltspiele
• Elektrische Lebensdauer (AC-3): 1.500.000 Schaltspiele
• Montage: DIN-Schiene oder Schraubbefestigung
• Anschluss: Schraubklemmen
• Schutzart: IP20
• Betriebstemperatur: -25 bis +60 °C

Abschließende Anmerkung

Das DILM9-01(24VD) ist ein zuverlässiges Schaltgerät für kleine Drehstrommotoren und ohmsche Lasten, gestützt auf das bewährte Design der Eaton DILM-Serie.
