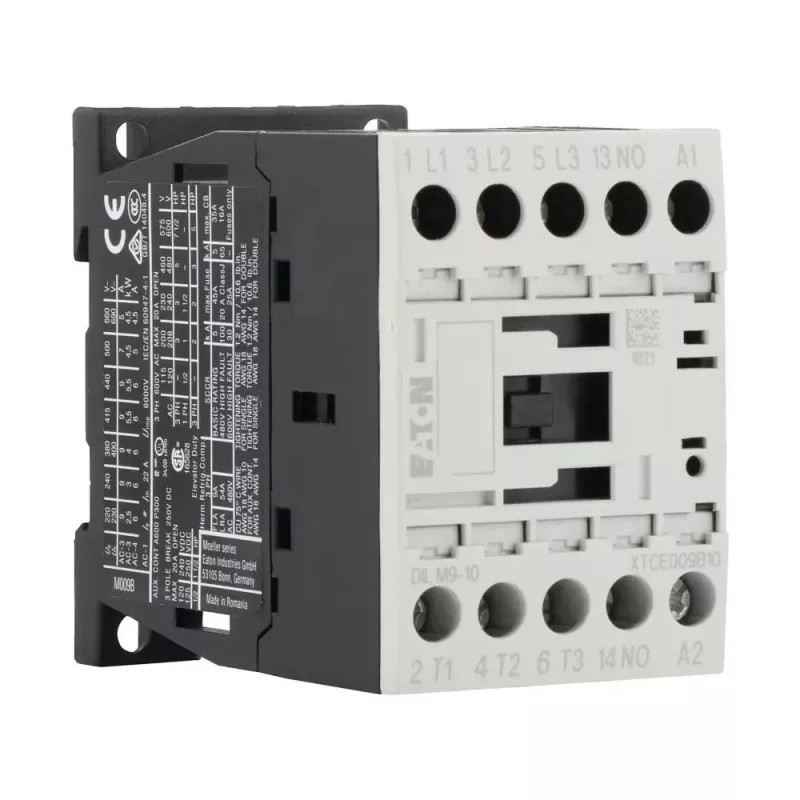

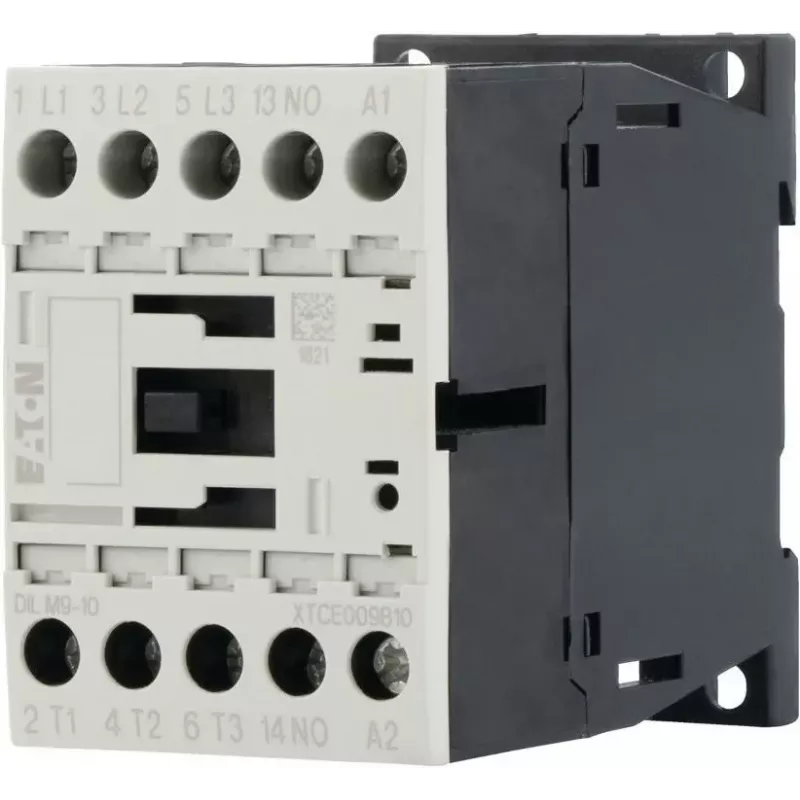

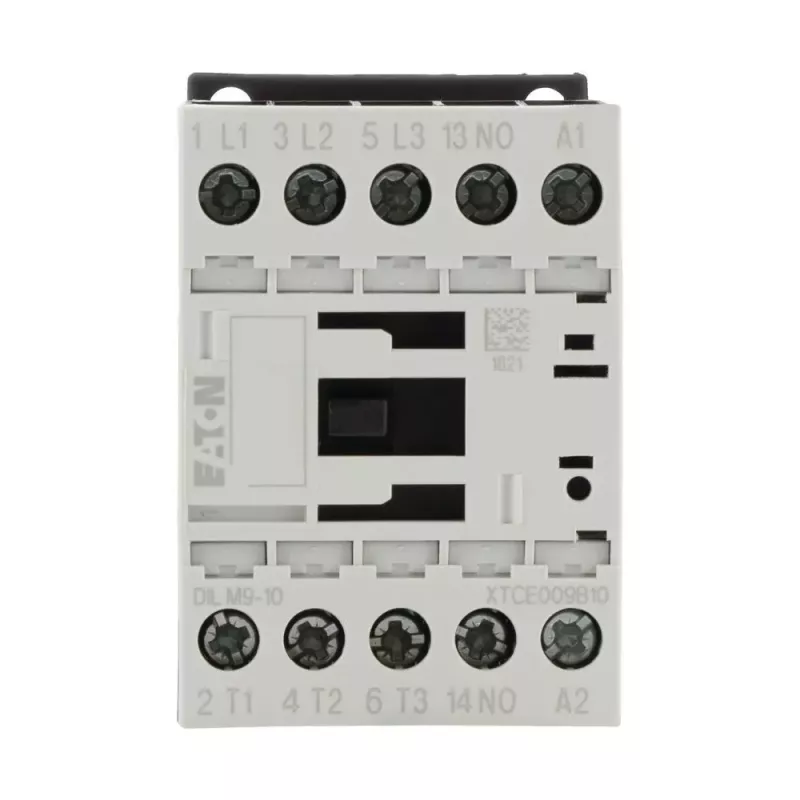

Eaton DILM9-10 230V 50/60Hz Leistungsschütz, 3-polig, 9A, 1NO, IP20 276698

Der Eaton DILM9-10 Schütz ist für 9 A bei AC-3 (400 V) und 4 kW ausgelegt und bietet zuverlässiges Schalten für Motoren und ohmsche Lasten. Seine 230 V AC Spule arbeitet mit 50/60 Hz und eignet sich somit für eine Vielzahl industrieller Steuerungsanwendungen.

Überblick

Der Eaton DILM9-10 ist ein 3-poliges Leistungsschütz mit einem Schließer-Hilfskontakt. Es ist für DIN-Schienen- oder Schraubbefestigung ausgelegt und verfügt über Schraubklemmen für eine sichere Verdrahtung. Das Schütz hat die Schutzart IP20 und arbeitet in einem Temperaturbereich von -25 bis +60 °C.

Das zeichnet es aus

• Hohe elektrische Lebensdauer: 1,5 Millionen Schaltspiele bei AC-3
• Mechanische Lebensdauer von 10 Millionen Schaltspielen
• Bemessungsisolationsspannung von 690 V und Stoßspannungsfestigkeit von 6 kV
• Kurzschlussfestigkeit von 100 A für 1 Sekunde
• Kompakte Abmessungen: 45 mm Breite, 68 mm Höhe

Technische Details

• Bemessungsbetriebsstrom (AC-3, 400 V): 9 A
• Bemessungsbetriebsleistung (AC-3, 400 V): 4 kW
• Bemessungsbetriebsstrom (AC-1, 400 V): 22 A
• Spulenspannung: 230 V AC, 50/60 Hz
• Anzahl der Hauptpole: 3
• Hilfskontakte: 1 NO
• Montage: DIN-Schiene oder Schraubbefestigung
• Klemmenart: Schraubklemmen
• Normen: IEC/EN 60947

Unser Fazit

Ein robuster und kompakter Schütz für Standard-Motorsteuerungsaufgaben, der bewährte Eaton-Qualität und eine lange Lebensdauer bietet.
