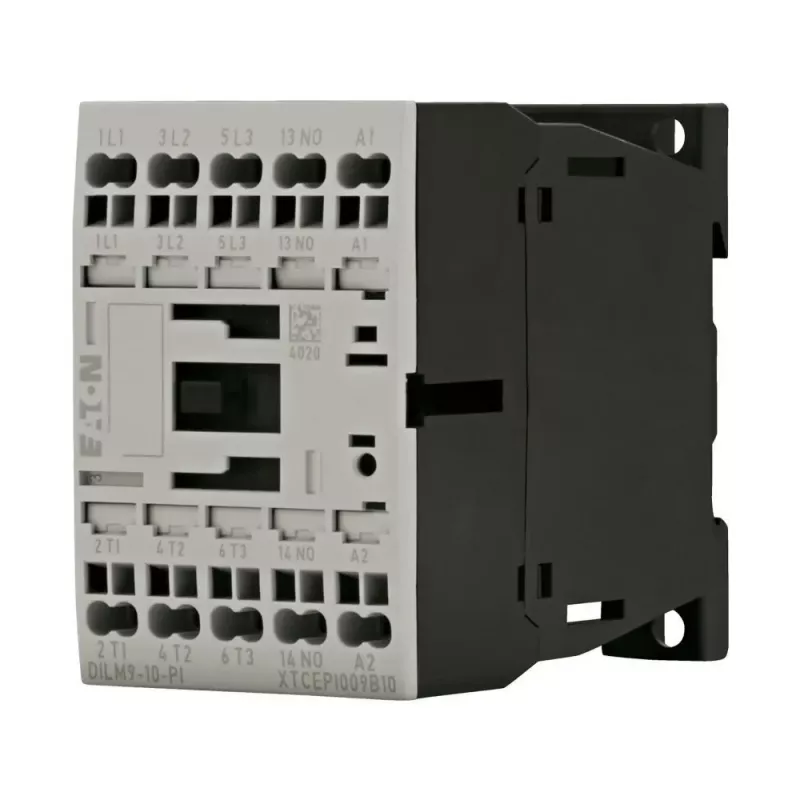

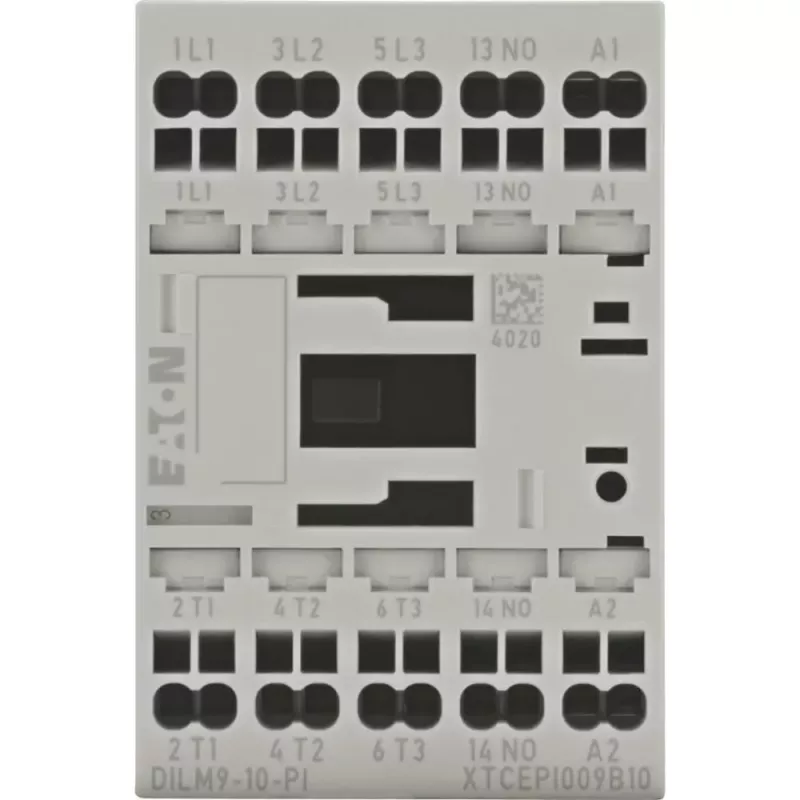

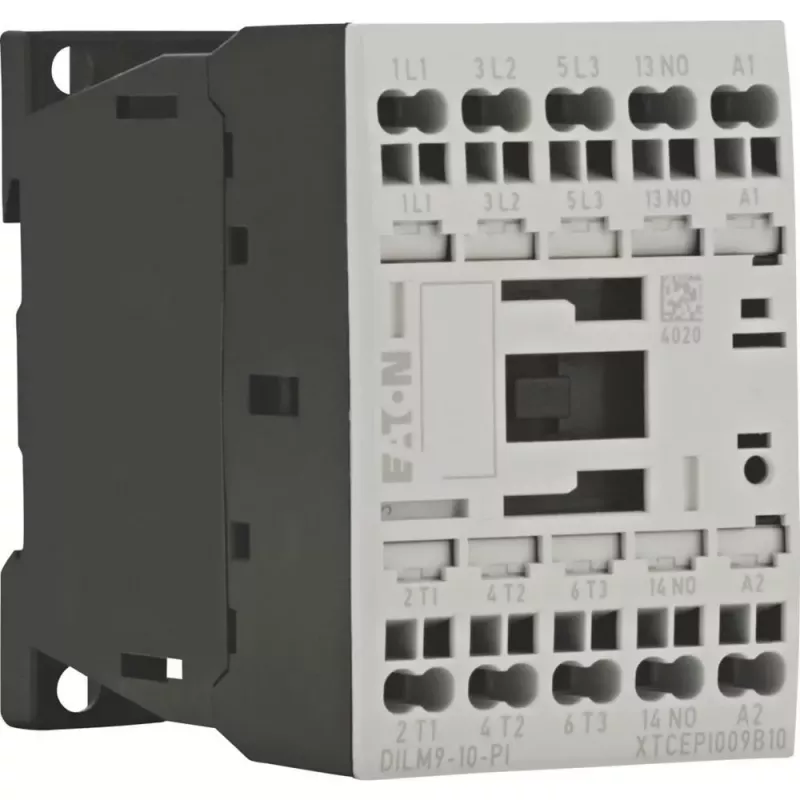

EATON DILM9-10(24VDC) Leistungsschütz 3-polig 400V 4kW 9A 24V DC 1NO 199233

Der EATON DILM9-10(24VDC) Leistungsschütz bietet zuverlässiges Schalten für Drehstrommotoren bis 4 kW bei 400 V. Seine 24-V-DC-Spule und die 3-polige Ausführung machen ihn zu einer zuverlässigen Wahl für industrielle Steuerkreise.

Vorteile

Kompakter DILM9-Rahmen mit Schraubklemmen vereinfacht die DIN-Schienen- oder Schraubmontage. Das Schütz bietet eine lange mechanische Lebensdauer von 10 Millionen Schaltspielen und eine elektrische Lebensdauer von 1,5 Millionen Schaltspielen unter AC-3-Last, was den Wartungsaufwand reduziert.

Geeignet für

• Motorstart und -stopp in Industriemaschinen
• Schalten von Heizungs-, Beleuchtungs- und Hilfsstromkreisen
• Schaltschränke, die eine 24-V-DC-Spule mit 1 NO-Hilfskontakt erfordern

Wichtige technische Daten

• Bemessungsbetriebsstrom (AC-3, 400 V): 9 A
• Bemessungsbetriebsleistung (AC-3, 400 V): 4 kW
• Spulenspannung: 24 V DC
• Polzahl: 3
• Hilfskontakte: 1 NO
• Bemessungsisolationsspannung (Ui): 690 V
• Bemessungsstoßspannungsfestigkeit (Uimp): 6 kV
• Schutzart: IP20
• Umgebungstemperatur im Betrieb: -25 bis +60 °C
• Kurzschlussschutz (gG/gL-Sicherung): 20 A

Empfehlungen

Für eine zuverlässige Motorsteuerung in industriellen Umgebungen kombinieren Sie dieses Schütz mit einem geeigneten Überlastrelais und einer Kurzschlussschutzeinrichtung.
