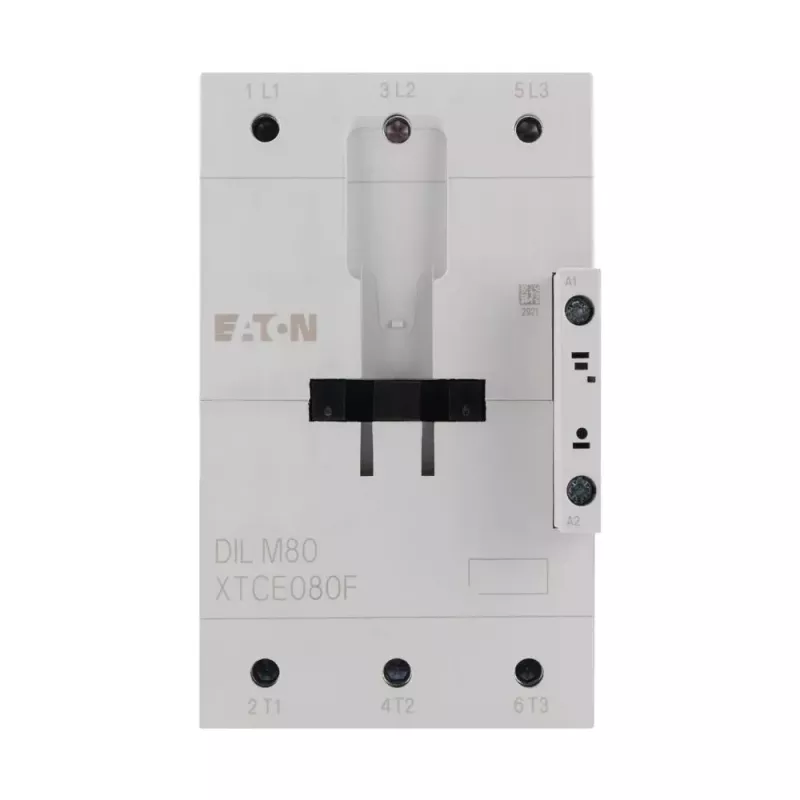

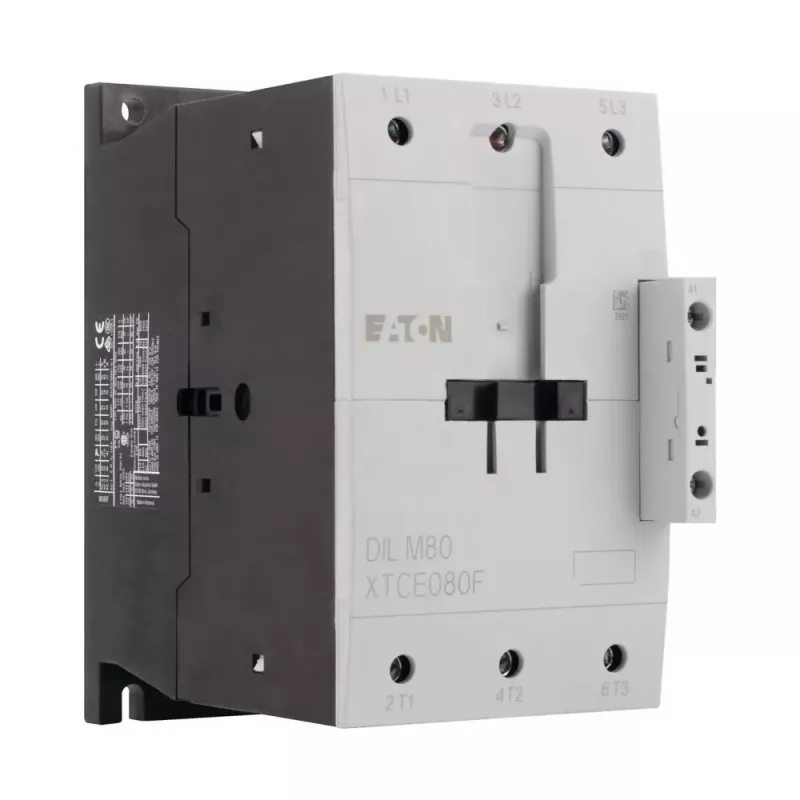

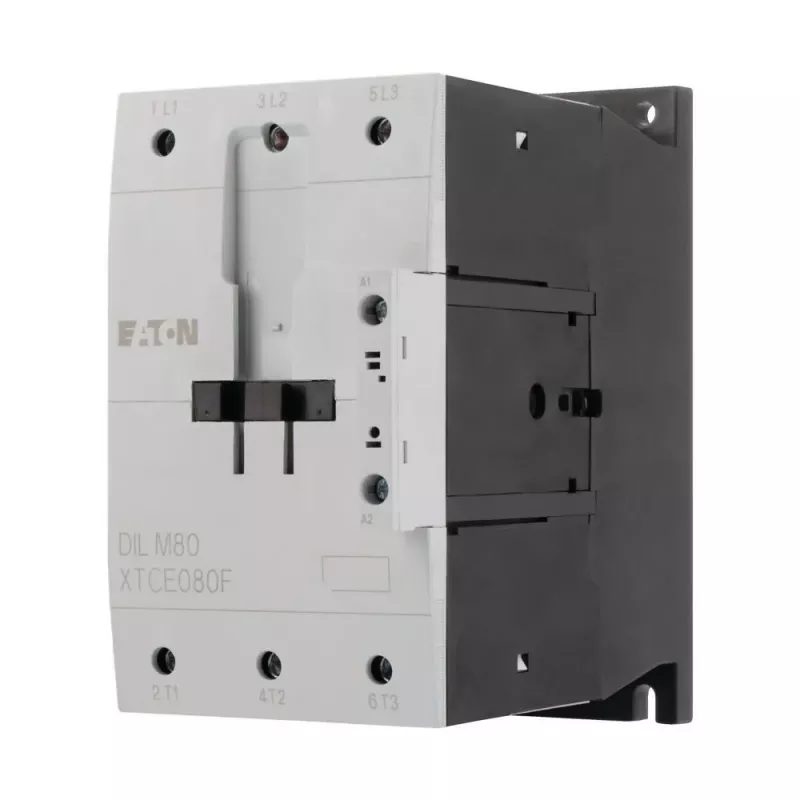

Eaton DILM80 230V 50/60Hz 3-poliges Leistungsschütz 37kW 400V AC-3 80A 239410

Die industrielle Motorsteuerung erfordert Komponenten, die hohe Ströme zuverlässig und dauerhaft bewältigen können. Das Leistungsschütz Eaton DILM80 erfüllt diese Anforderungen und bietet robustes Schalten für Drehstrommotoren bis 37 kW bei 400 V AC. Mit einem Bemessungsbetriebsstrom von 80 A und einer 230 V 50/60 Hz Spule integriert es sich nahtlos in automatisierte Steuerungssysteme und gewährleistet einen sicheren und effizienten Betrieb von Pumpen, Ventilatoren, Förderbändern und anderen schweren Maschinen.

Für wen ist es geeignet

Dieses Schütz ist ideal für Schaltschrankbauer, Wartungsingenieure und OEMs, die eine zuverlässige und leistungsstarke Schaltlösung für industrielle Motorlasten benötigen. Es eignet sich für Anwendungen in der Fertigung, HLK, Wasseraufbereitung und Gebäudeautomation, wo eine lange elektrische und mechanische Lebensdauer entscheidend ist.

Hauptmerkmale

• Bemessungsleistung 37 kW (AC-3, 400 V) und Bemessungsbetriebsstrom 80 A, ideal für anspruchsvolle Motorsteuerung.
• 3-polige Hauptkontakte mit 1 S + 1 Ö integrierten Hilfskontakten für Steuerung und Rückmeldung.
• 230 V AC Spule, 50/60 Hz, für direkten Betrieb an Standard-Steuerstromkreisen.
• Hohe elektrische Lebensdauer: 1,5 Millionen Schaltspiele (AC-3) und mechanische Lebensdauer von 10 Millionen Zyklen.
• Kompakte Bauform mit Schraubklemmen und Hutschienen-/Schraubbefestigung für einfache Montage.
• Schutzart IP20, geeignet für den Einsatz in Schaltschränken.
• Entspricht IEC/EN 60947, gewährleistet Sicherheit und Leistung.

Technische Daten

• Bemessungsbetriebsleistung (AC-3, 400 V): 37 kW
• Bemessungsbetriebsstrom (AC-3, 400 V): 80 A
• Bemessungsbetriebsspannung: 690 V AC
• Spulenspannung: 230 V AC, 50/60 Hz
• Anzahl der Pole: 3
• Hilfskontakte: 1 S + 1 Ö
• Montage: Hutschiene / Schraubbefestigung
• Klemmen: Schraubklemmen
• Schutzart: IP20
• Betriebstemperatur: -25 bis +60 °C
• Bemessungsstoßspannungsfestigkeit (Uimp): 8 kV
• Bemessungsisolationsspannung (Ui): 690 V
• Überspannungskategorie: III
• Normen: IEC/EN 60947

Tipps

Für eine optimale Leistung montieren Sie das Schütz auf einer vertikalen Hutschiene in einem geschützten Schaltschrank. Stellen Sie sicher, dass die Spulenspannung mit Ihrem Steuerstromkreis übereinstimmt, und verwenden Sie für den 80-A-Strom geeignete Kabelquerschnitte. Bei Anwendungen mit hoher Schalthäufigkeit wird eine regelmäßige Kontrolle der Kontakte empfohlen.
