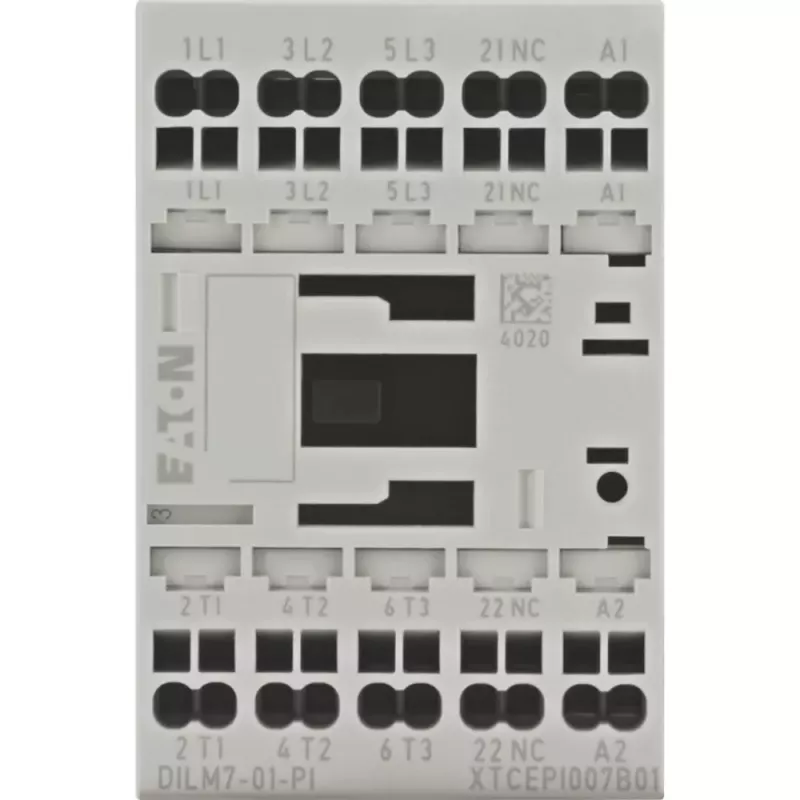

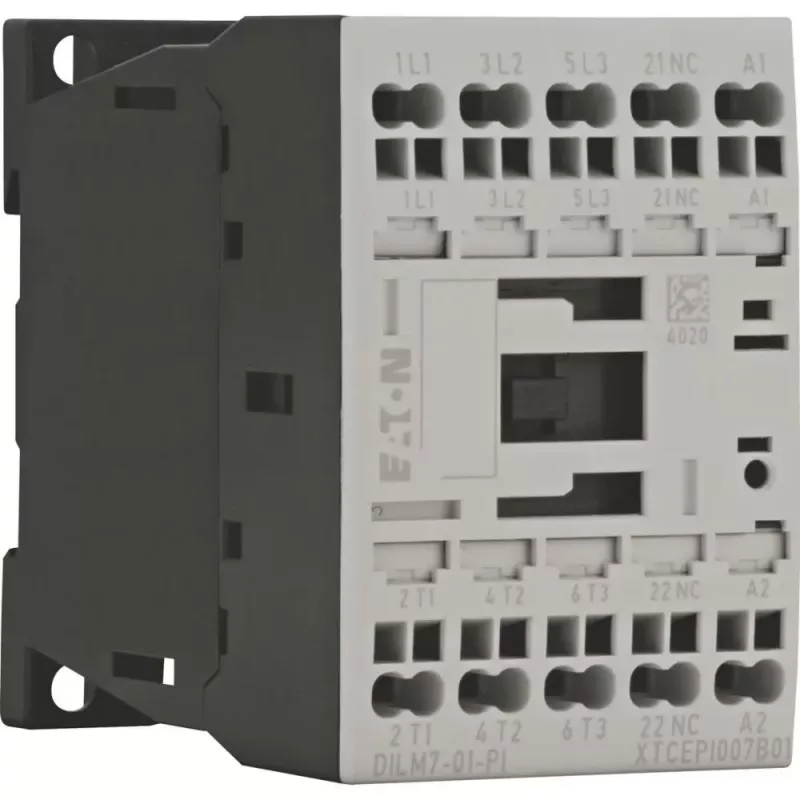

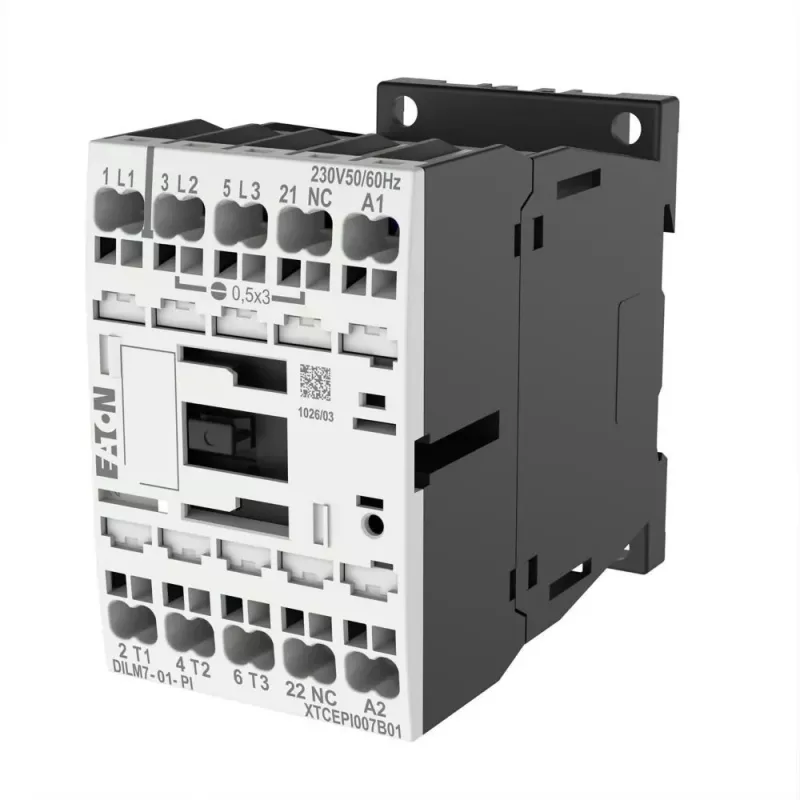

EATON DILM7-01(24VDC) Leistungsschütz 3-polig 400V 3kW 1NC 24VDC 199228

Leistungsschütz zum Schalten von Drehstrommotoren bis 3 kW bei 400 V AC. Das DILM7-01 arbeitet mit einer 24 V DC Spule und bietet einen Öffner-Hilfskontakt für Steuerstromkreise.

Vorteile

Kompakte Baugröße DILM7 bis DILM15 unterstützt DIN-Schienen- oder Schraubmontage. Schraubklemmen gewährleisten zuverlässige Verdrahtung. Bemessungsbetriebsstrom (AC-3) 7 A und Isolationsspannung 690 V.

Geeignet für

• Motorstart und -stopp in industriellen Schaltschränken
• Schalten ohmscher Lasten bis 7 A
• Anwendungen, die eine DC-Steuerspannung erfordern

Hauptspezifikationen

• Polzahl: 3
• Bemessungsbetriebsstrom (AC-3, 400 V): 7 A
• Bemessungsbetriebsleistung (AC-3, 400 V): 3 kW
• Spulenspannung: 24 V DC
• Hilfskontakte: 1 NC
• Bemessungsbetriebsspannung Hauptstromkreis: 380–400 V AC
• Bemessungsisolationsspannung: 690 V AC
• Bemessungsstoßspannungsfestigkeit: 6 kV
• Montage: DIN-Schiene / Schraube
• Klemmen: Schraubklemmen
• Schutzart: IP20
• Betriebstemperatur: -25 bis +60 °C
• Elektrische Lebensdauer (AC-3): 1,5 × 10⁶ Schaltspiele
• Mechanische Lebensdauer: 10 × 10⁶ Schaltspiele

Empfehlungen

Wählen Sie ein geeignetes Überlastrelais für den Motorschutz. Stellen Sie sicher, dass die Spulenspannung mit dem Steuerstromkreis übereinstimmt.
