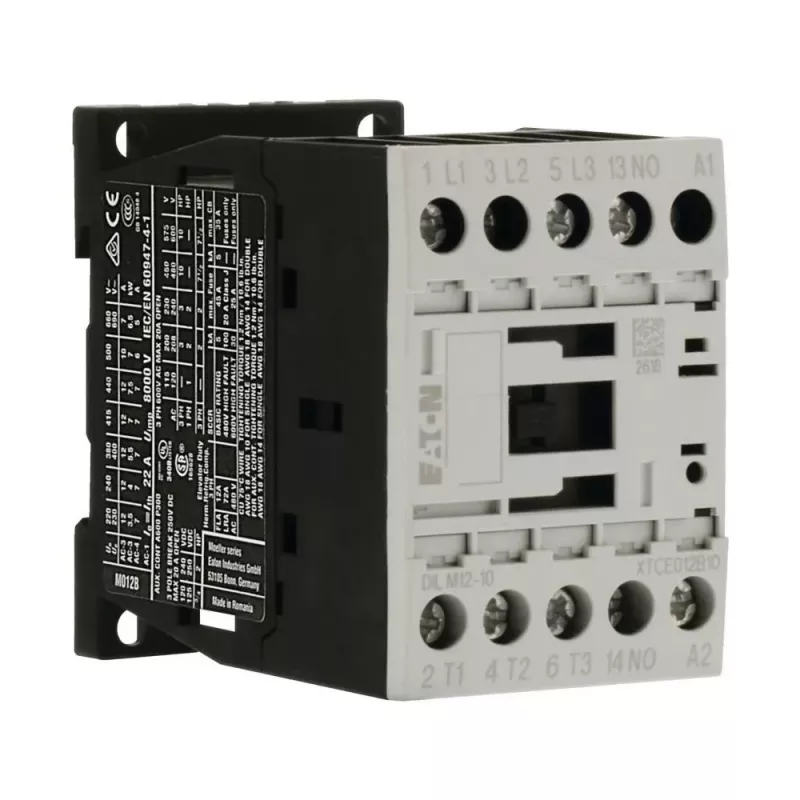

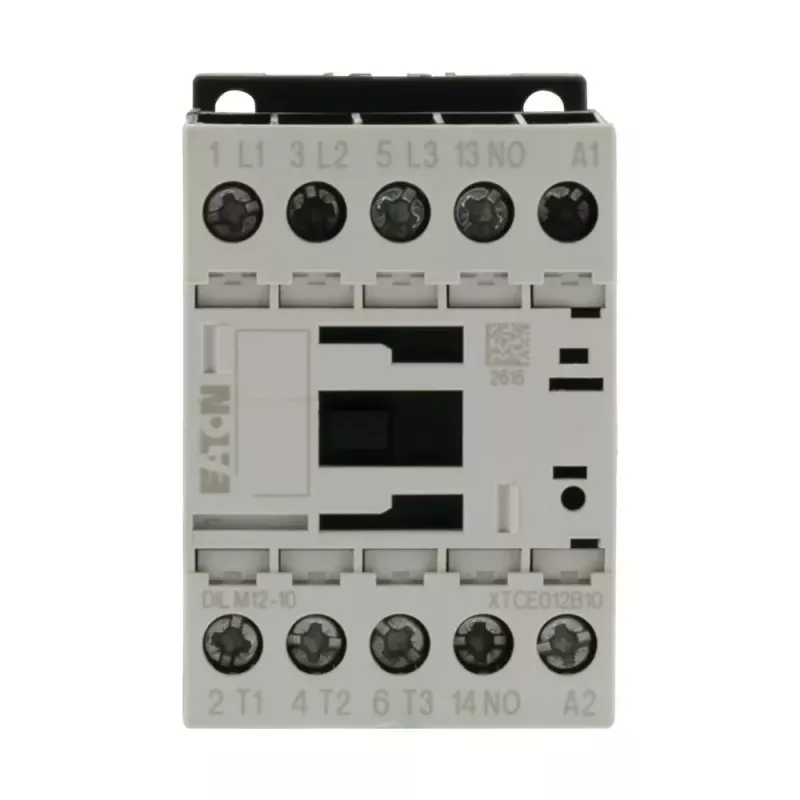

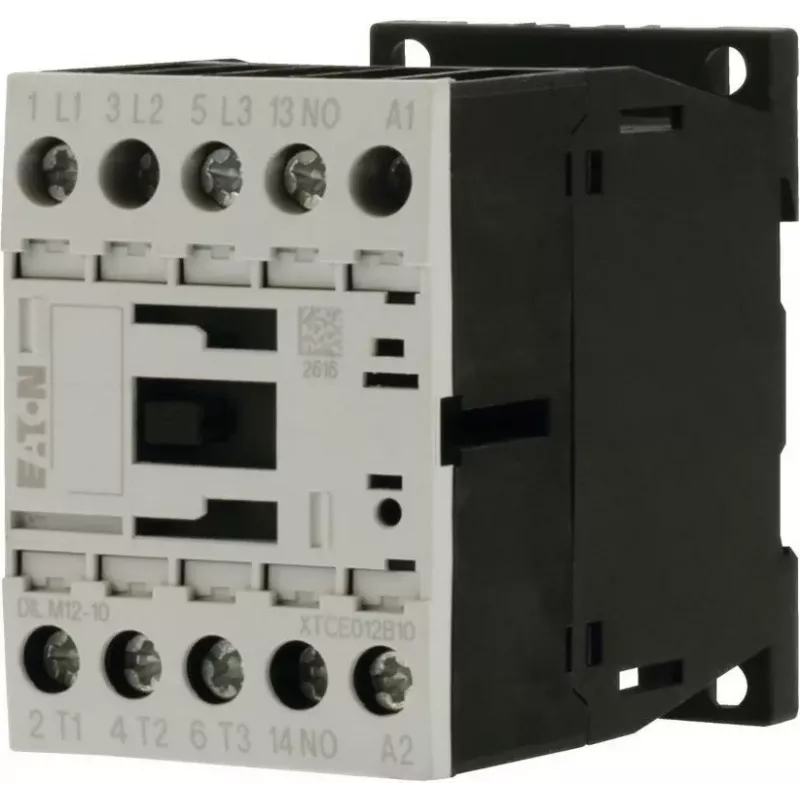

EATON DILM12-10 24VDC Leistungsschütz 3-polig 1NO 12A 5,5kW 400V AC-3 Hutschiene

Die industrielle Motorsteuerung erfordert zuverlässiges Schalten, das häufige Betriebszyklen ohne Ausfall bewältigt. Das EATON DILM12-10 24VDC Leistungsschütz löst dies, indem es eine robuste 3-polige Schaltlösung bietet, die für 12 A bei 400 V AC-3 ausgelegt ist und sich ideal zum Starten und Stoppen von Motoren bis zu 5,5 kW eignet. Seine 24-V-DC-Spule gewährleistet eine sichere Niederspannungssteuerung, während der integrierte 1NO-Hilfskontakt Rückmelde- und Verriegelungsschaltungen vereinfacht. Dieses Schütz ist für die Hutschienenmontage konzipiert und fügt sich nahtlos in Schaltschränke ein, mit kompakter Bauform und Schraubklemmen für sichere Verdrahtung. Ob in Fördersystemen, Pumpen, Ventilatoren oder HLK-Geräten – das DILM12-10 bietet konstante Leistung und lange Lebensdauer, gestützt durch die bewährte DILM-Serientechnik von Eaton.

Für wen ist es geeignet

Dieses Schütz richtet sich an Elektroingenieure, Schaltschrankbauer und Wartungstechniker, die ein zuverlässiges Schaltgerät für die Motorsteuerung und Energieverteilung in industriellen Umgebungen benötigen. Es eignet sich für Anwendungen in Fertigungsanlagen, Gebäudeautomation und Maschinenbau, wo eine 24-V-DC-Steuerspannung aus Sicherheitsgründen und für die Kompatibilität mit SPS-Ausgängen bevorzugt wird.

Hauptmerkmale

• 3-polige Hauptkontakte, Schließer (NO), ausgelegt für 12 A bei 400 V AC-3 (5,5 kW)
• 1 eingebauter Hilfskontakt, Schließer (NO), für Statusrückmeldung oder Steuerlogik
• 24-V-DC-Spulenspannung, kompatibel mit standardmäßigen industriellen Steuerungssystemen
• Kompakte Hutschienenmontage (35 mm) für einfache Installation in Schaltschränken
• Schraubklemmen für sichere, vibrationsfeste Verbindungen
• IP20-Schutzart, geeignet für den Einsatz in geschlossenen Schaltschränken
• Hohe mechanische und elektrische Haltbarkeit für eine lange Lebensdauer
• Entspricht IEC/EN 60947 für Sicherheit und Leistung

Technische Daten

• Marke: EATON
• Modell: DILM12-10(24VDC)
• MPN: 276845
• EAN: 4015082768454
• Produkttyp: Leistungsschütz
• Serie: DILM
• Polzahl: 3
• Hauptkontaktkonfiguration: 3 NO
• Hilfskontaktkonfiguration: 1 NO
• Bemessungsbetriebsstrom (AC-3, 400 V): 12 A
• Bemessungsbetriebsleistung (AC-3, 400 V): 5,5 kW
• Bemessungsbetriebsstrom (AC-1, 400 V): 22 A
• Bemessungsisolationsspannung (Ui): 690 V
• Bemessungsstoßspannungsfestigkeit (Uimp): 6 kV
• Steuerspannung: 24 V DC
• Montageart: Hutschiene
• Anschlussart: Schraubklemmen
• Schutzart: IP20
• Betriebstemperaturbereich: -25 bis +60 °C
• Normen: IEC/EN 60947

Tipps

Wählen Sie beim Schütz immer die Spulenspannung passend zu Ihrem Steuerkreis und prüfen Sie, ob die AC-3-Bemessung den Volllaststrom Ihres Motors abdeckt. Bei häufigem Schalten oder hohen Einschaltströmen sollten Sie eine Derating in Betracht ziehen oder ein größeres Schütz wählen. Sorgen Sie für ausreichende Belüftung im Schaltschrank, um die Umgebungstemperatur im angegebenen Bereich zu halten, und verwenden Sie geeignete Leitungsquerschnitte für Schraubklemmen, um Überhitzung zu vermeiden. Regelmäßige Kontrolle der Kontakte und Nachziehen der Klemmen verlängern die Lebensdauer des Schützes.
