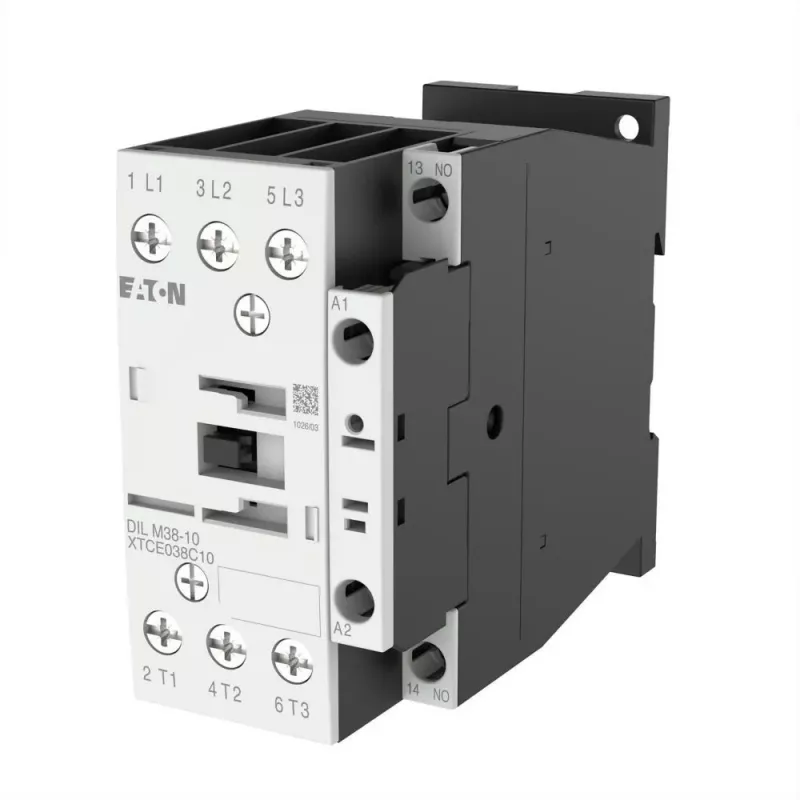

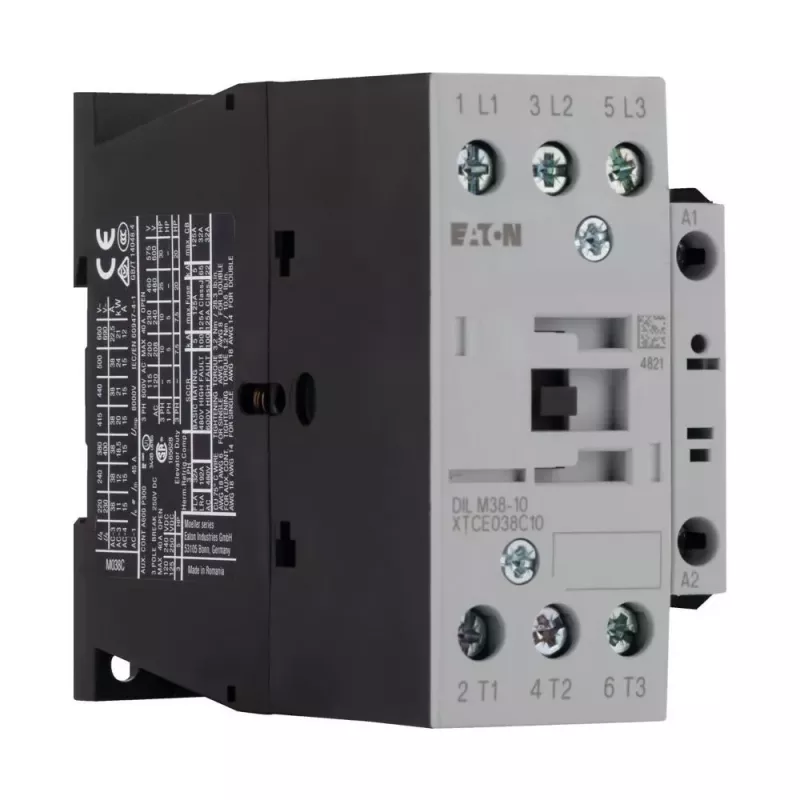

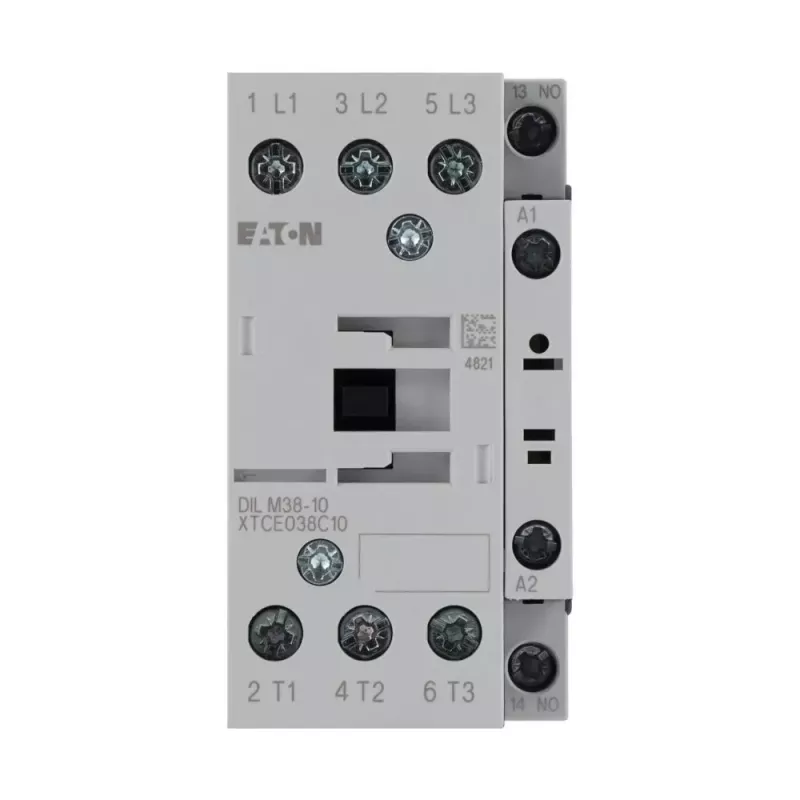

Eaton DILM38-10(RDC24) 3-poliger Leistungsschütz, 38 A AC-3, 24 V DC Spule, 1 NO Hilfskontakt 112442

Mit einem Bemessungsbetriebsstrom von 38 A bei AC-3 (400 V) und einer Steuerspannung von 24 V DC ist der Eaton DILM38-10(RDC24) Leistungsschütz für das zuverlässige Schalten von Drehstrommotoren bis 18,5 kW ausgelegt. Seine 3-polige Hauptkontaktanordnung (3 NO) und Schraubklemmen gewährleisten sichere Verbindungen in industriellen Schaltschränken.

Überblick

Der DILM38-10(RDC24) ist ein 3-poliger Leistungsschütz, der für die DIN-Schienen- oder Schraubmontage entwickelt wurde. Er verfügt über eine 24 V DC Spule und einen Schließer-Hilfskontakt, was ihn für Motorsteuerungen und andere Schaltanwendungen geeignet macht. Der Schütz hat eine Bemessungsbetriebsspannung von 690 V AC und eine Bemessungsisolationsspannung von 690 V.

Herausragende Merkmale

• Hohe elektrische Lebensdauer von 1,5 Millionen Schaltspielen (AC-3)
• Mechanische Lebensdauer von 10 Millionen Schaltspielen
• Breiter Betriebstemperaturbereich von -25 bis +60 °C
• Kompakte Abmessungen: 56 mm Breite, 85 mm Höhe

Technische Details

• Bemessungsbetriebsstrom (AC-3, 400 V): 38 A
• Bemessungsbetriebsstrom (AC-1, 690 V): 55 A
• Bemessungsbetriebsspannung: 690 V AC
• Steuerspannung: 24 V DC
• Hilfskontakte: 1 NO
• Bemessungsleistung (AC-3, 400 V): 18,5 kW
• Montage: DIN-Schiene / Schraub
• Schutzart: IP00
• Klemmentyp: Schraubklemmen
• Polzahl: 3
• Hauptkontaktanordnung: 3 NO
• Betätigungsstromart: DC

Unser Fazit

Ein robuster und zuverlässiger Leistungsschütz für anspruchsvolle industrielle Umgebungen, der eine hohe Schaltleistung und eine lange Lebensdauer bietet.
