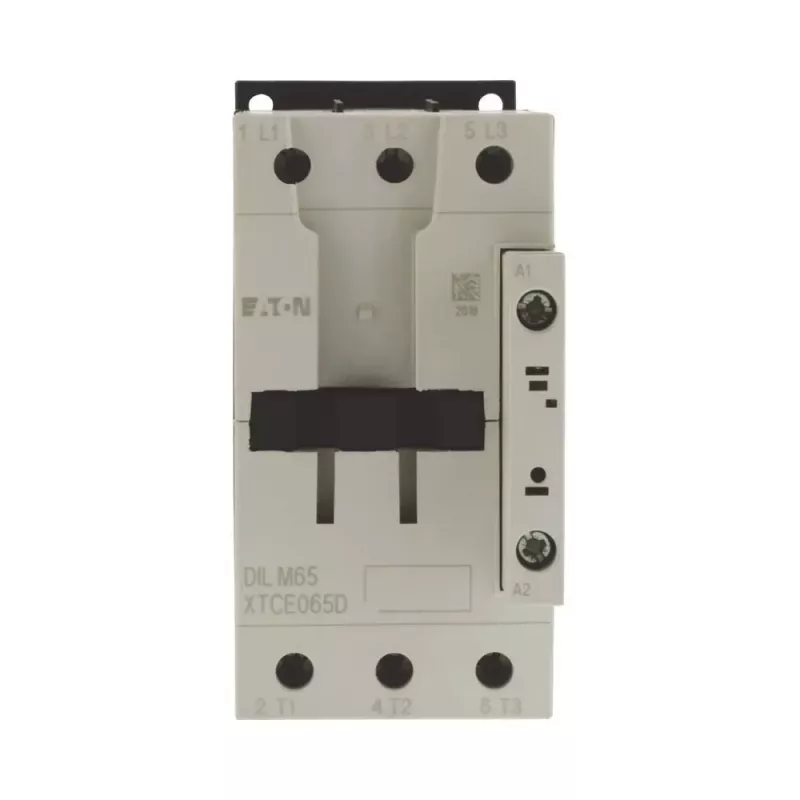

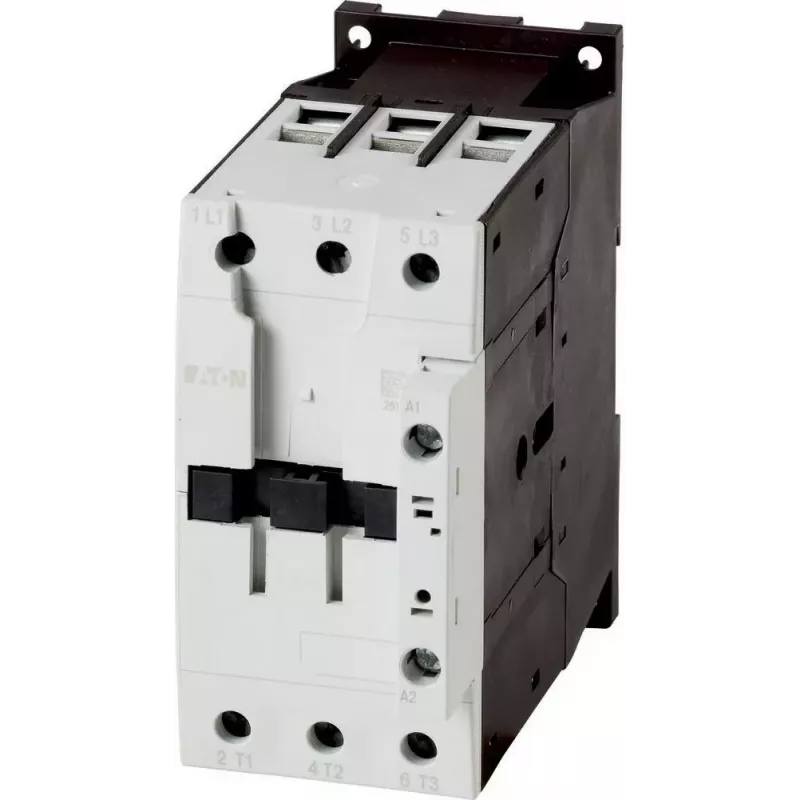

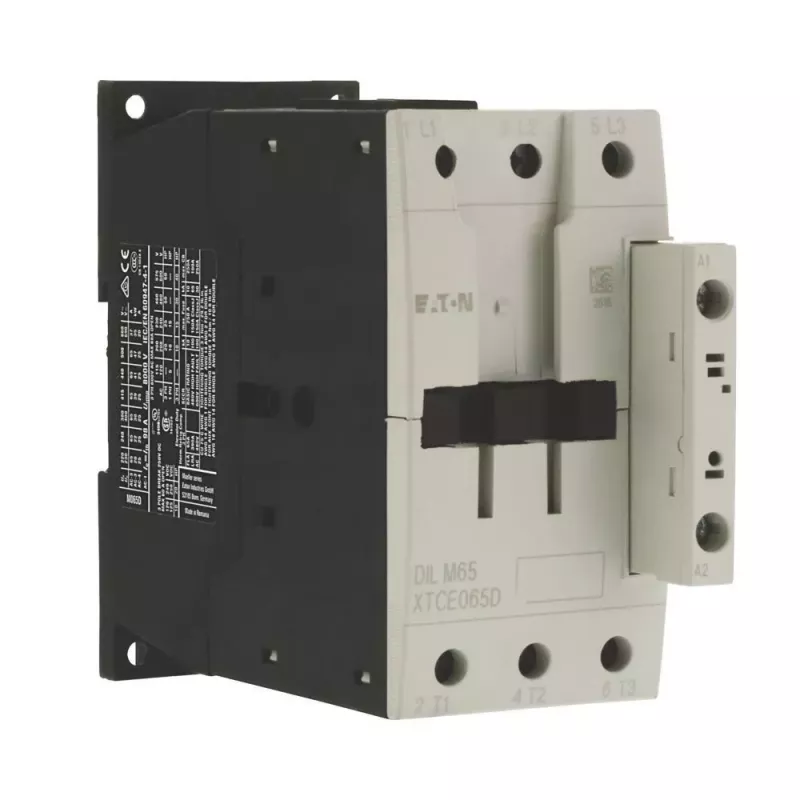

Eaton DILM65(RDC24) 3-poliger Schütz, 65 A, 24 V DC Spule 277908

Der Eaton DILM65(RDC24) Schütz ist für 65 A (AC-3, 400 V) und 80 A (AC-1, 690 V) ausgelegt und bewältigt Motorlasten bis 30 kW mit einer 24 V DC Spule. Sein 3-poliges Design und die integrierten 1 NO + 1 NC Hilfskontakte eignen sich für anspruchsvolle industrielle Schaltanwendungen.

Überblick

Der Eaton DILM65(RDC24) ist ein 3-poliger Schütz, der für das zuverlässige Schalten von Drehstrommotoren und anderen AC-Lasten entwickelt wurde. Er verfügt über eine 24 V DC Spule, Schraubklemmen und ein kompaktes Design für DIN-Schienen- oder Schraubmontage. Mit der Schutzart IP20 ist er für die Installation in geschlossenen Schaltschränken vorgesehen.

Was heraussticht

• Hohe Strombelastbarkeit: 65 A (AC-3) und 80 A (AC-1) bei 690 V AC
• Integrierte Hilfskontakte: 1 NO + 1 NC für Steuerung und Rückmeldung
• Lange mechanische Lebensdauer: 10 Millionen Schaltspiele
• Breiter Betriebstemperaturbereich: -25 bis +60 °C
• Entspricht IEC/EN 60947 und VDE 0660

Technische Details

• Polzahl: 3
• Bemessungsbetriebsstrom (AC-3, 400 V): 65 A
• Bemessungsbetriebsstrom (AC-1, 690 V): 80 A
• Bemessungsbetriebsspannung: 690 V AC
• Steuerspannung: 24 V DC
• Bemessungsleistung (AC-3, 400 V): 30 kW
• Montage: DIN-Schiene oder Schraubmontage
• Schutzart: IP20
• Klemmentyp: Schraubklemmen
• Elektrische Lebensdauer (AC-3): 1,5 Millionen Schaltspiele
• Mechanische Lebensdauer: 10 Millionen Schaltspiele
• Bemessungsstoßspannungsfestigkeit: 8 kV
• Bemessungsisolationsspannung: 690 V AC
• Kurzschlussschutz: 80 A gG/gL Sicherung

Unser Urteil

Ein robuster industrieller Schütz mit hohen Stromnennwerten und einer DC-Spule, ideal für die Motorsteuerung in Automatisierungssystemen.
